本實用新型涉及紡織機械技術領域，具體為一種用于針織大圓機的紗架。

背景技術：

隨著工業的發展，紡織行業也越來越先進化，紡織機械也不斷在更新換代，針織行業所使用的紗架用于向針織圓機供應紗線原料，但是傳統的紗架由于其結構設計不合理，紗架高度過高，使裝紗工作的勞動量過大，而紡織行業的主要勞動力為女性工作者，這就導致裝紗工作進度的緩慢，從而影響正常的生產工作，對此我們推出一種用于針織大圓機的紗架。

技術實現要素：

本實用新型的目的在于提供一種用于針織大圓機的紗架，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種用于針織大圓機的紗架，包括底板，所述底板的上端兩側分別安裝有第一立柱和第二立柱，所述第一立柱和第二立柱的上端連接有上板，所述第一立柱之間均勻連接有第一連接桿，且所述第一連接桿的側面等距安裝有紗嘴，所述第二立柱之間均勻連接有第二連接桿，且所述第二立柱的相對面設有滑槽，所述第二連接桿的兩端設有與滑槽相匹配的滑塊，所述第二連接桿的外側安裝有掛鉤，所述第二連接桿的兩側分別連接有第一纜繩和第二纜繩，且所述第二連接桿之間分別通過第一纜繩和第二纜繩依次連接，所述上板的上端中部安裝有電動機，且所述電動機輸出軸的外側分別安裝有第一繞線盤和第二繞線盤，所述上板的上端兩側分別設有第一通孔和第二通孔，且所述第一通孔和第二通孔的內腔分別轉動安裝有第一導向輪和第二導向輪，所述第一纜繩和第二纜繩分別活動連接于第一導向輪和第二導向輪的外側，且所述第一纜繩和第二纜繩的一端分別與第一繞線盤和第二繞線盤的外側固定連接，所述第一立柱的外側安裝有開關，且所述開關與電動機電性連接。

優選的，所述第一連接桿的兩端均安裝有扣件，且所述第一連接桿通過扣件與第一立柱活動連接。

優選的，所述掛鉤的一端設有固定槽，且所述掛鉤通過固定槽與第二連接桿連接，所述掛鉤的外側螺接有預緊螺母，且預緊螺母貫穿固定槽與第二連接桿活動連接。

優選的，所述底板的下端邊角處均安裝有減震支腳，且減震支腳通過螺接或插接安裝于底板的下端。

優選的，所述第二連接桿的兩側設有固定件，且第一纜繩和第二纜繩與固定件連接。

優選的，所述開關電性連接有差速器。

與現有技術相比，本實用新型的有益效果是：該用于針織大圓機的紗架，底板上端兩側的邊角處分別安裝有兩個第一立柱和兩個第二立柱，第一立柱和第二立柱的上端設有用于安裝電動機的上板，兩個第一立柱連接有用于安裝紗嘴的第一連接桿，兩個第二立柱的相對面設有滑槽，用于滑動連接第二連接桿，第二連接桿的兩側分別通過第一纜繩和第二纜繩與相鄰的第二連接桿相連接，第一纜繩和第二纜繩分別通過第一導向輪和第二導向輪與電動機上的第一繞線盤和第二繞線盤連接，用于升降第二連接桿，第二連接桿上活動安裝有用于裝紗的掛鉤，通過開關控制電動機的轉動而帶動第二連接桿的升降，起到便于裝紗的目的，解決了傳統紗架過高，裝紗困難的問題。

附圖說明

圖1為本實用新型正面結構示意圖；

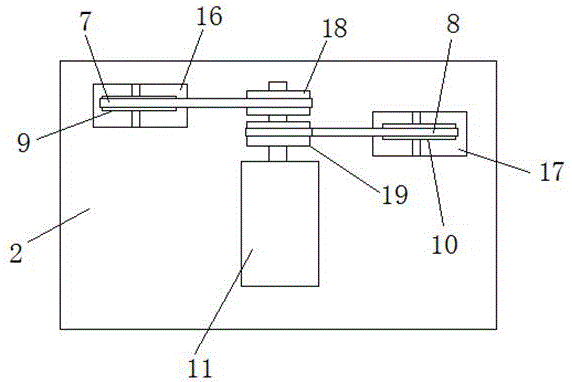

圖2為本實用新型上端結構示意圖；

圖3為本實用新型上端剖視結構示意圖。

圖中：1底板、2上板、3第一立柱、4第二立柱、5第一連接桿、6第二連接桿、7第一纜繩、8第二纜繩、9第一導向輪、10第二導向輪、11電動機、12掛鉤、13紗嘴、14滑槽、15滑塊、16第一通孔、17第二通孔、18第一繞線盤、19第二繞線盤、20開關。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-3，本實用新型提供一種技術方案：一種用于針織大圓機的紗架，包括底板1，所述底板1的上端兩側分別安裝有第一立柱3和第二立柱4，所述第一立柱3和第二立柱4的上端連接有上板2，所述第一立柱3之間均勻連接有第一連接桿5，且所述第一連接桿5的側面等距安裝有紗嘴13，所述第二立柱4之間均勻連接有第二連接桿6，且所述第二立柱4的相對面設有滑槽14，所述第二連接桿6的兩端設有與滑槽14相匹配的滑塊15，所述第二連接桿6的外側安裝有掛鉤12，所述第二連接桿6的兩側分別連接有第一纜繩7和第二纜繩8，且所述第二連接桿6之間分別通過第一纜繩7和第二纜繩8依次連接，所述上板2的上端中部安裝有電動機11，且所述電動機11輸出軸的外側分別安裝有第一繞線盤18和第二繞線盤19，所述上板2的上端兩側分別設有第一通孔16和第二通孔17，且所述第一通孔16和第二通孔17的內腔分別轉動安裝有第一導向輪9和第二導向輪10，所述第一纜繩7和第二纜繩8分別活動連接于第一導向輪9和第二導向輪10的外側，且所述第一纜繩7和第二纜繩8的一端分別與第一繞線盤18和第二繞線盤19的外側固定連接，所述第一立柱3的外側安裝有開關20，且所述開關20與電動機11電性連接。

進一步的，所述第一連接桿5的兩端均安裝有扣件，且所述第一連接桿5通過扣件與第一立柱3活動連接，便于調節第一連接桿5的高度，使第一連接桿5與第二連接桿6位于同一高度，便于正常的生產工作。

進一步的，所述掛鉤12的一端設有固定槽，且所述掛鉤12通過固定槽與第二連接桿6連接，所述掛鉤12的外側螺接有預緊螺母，且預緊螺母貫穿固定槽與第二連接桿6活動連接，便于調節掛鉤12的間距，使裝紗的工作效率更高。

進一步的，所述底板1的下端邊角處均安裝有減震支腳，且減震支腳通過螺接或插接安裝于底板1的下端，用于支撐底板1，起到防震，防傾倒的目的。

進一步的，所述第二連接桿6的兩側設有固定件，且第一纜繩7和第二纜繩8與固定件連接，便于第一纜繩7和第二纜繩8與第二連接桿6的連接，使連接結構更穩定。

進一步的，所述開關20電性連接有差速器，便于調節電動機11的轉速，使第二連接桿6的升降速度可調節，從而便于正常的裝紗工作。

工作原理：底板1上端兩側的邊角處分別安裝有兩個第一立柱3和兩個第二立柱4，第一立柱3和第二立柱4的上端設有用于安裝電動機11的上板2，兩個第一立柱3連接有用于安裝紗嘴13的第一連接桿5，兩個第二立柱4的相對面設有滑槽14，用于滑動連接第二連接桿6，第二連接桿6的兩側分別通過第一纜繩7和第二纜繩8與相鄰的第二連接桿6相連接，第一纜繩7和第二纜繩8分別通過第一導向輪9和第二導向輪10與電動機11上的第一繞線盤18和第二繞線盤19連接，用于升降第二連接桿6，第二連接桿6上活動安裝有用于裝紗的掛鉤12，當進行裝紗工作時，通過開關20控制電動機11的轉動，帶動第二連接桿6下降，向最上端的第二連接桿6上的掛鉤12裝紗，當最上端的第二連接桿6裝紗完成時，通過開關20控制電動機11轉動，帶動最上端的第二連接桿6升起，再依次向下端的第二連接桿6上的掛鉤12裝紗，直到裝紗工作全部完成。
