本實用新型涉及家用電器技術領域，特別涉及一種智能晾衣夾。

背景技術：

現有的晾衣夾沒有智能功能，僅僅只是一個普通的夾子，起到固定晾曬衣物的作用，若遇到突然下雨、刮大風，又或者忘記收衣物的情況時，需要提醒用戶及時收衣，則顯得無能為力。

技術實現要素：

本實用新型旨在至少在一定程度上解決上述技術中的技術問題之一。為此，本實用新型的一個目的在于提出一種智能晾衣夾，該智能晾衣夾能夠通過移動終端達到提醒用戶收衣的目的，從而提高用戶的使用體驗。

為達到上述目的，本實用新型第一方面提出了一種智能晾衣夾，包括：本體；設置在所述本體之上的光線傳感器，所述光線傳感器用以實時檢測室外環境的光線信息；設置在所述本體之上的加速度傳感器，所述加速度傳感器用以實時檢測所述室外環境的風速信息；設置在所述本體之上的雨水傳感器，所述雨水傳感器通過監測是否下雨以生成雨水信息；設置在所述本體之中的無線通信單元，所述無線通信單元用以建立與移動終端之間的無線通信連接；設置在所述本體之中的控制器，所述控制器分別與所述光線傳感器、所述加速度傳感器、所述雨水傳感器和所述無線通信單元相連，所述控制器通過所述無線通信單元將采集到的所述光線信息、所述風速信息和所述雨水信息發送給所述移動終端，以通過所述移動終端發出是否收衣的提示信息。

根據本實用新型的智能晾衣夾，通過光線傳感器實時檢測室外環境的光線信息，通過加速度傳感器實時檢測室外環境的風速信息，雨水傳感器通過監測是否下雨以生成雨水信息，控制器通過無線通信單元將采集到的光線信息、風速信息和雨水信息發送給移動終端，以通過移動終端發出是否收衣的提示信息，從而達到提醒用戶收衣的目的，提高用戶的使用體驗。

另外，根據本實用新型上述提出的智能晾衣夾還可以具有如下附加的技術特征：

進一步地，上述智能晾衣夾還包括：設置在所述本體之上的溫度傳感器，所述溫度傳感器與所述控制器相連，所述溫度傳感器用以實時檢測所述室外環境的溫度信息。

進一步地，上述智能晾衣夾還包括：設置在所述本體之上的濕度傳感器，所述濕度傳感器與所述控制器相連，所述濕度傳感器用以實時檢測所述室外環境的濕度信息。

具體地，所述控制器通過所述無線通信單元與所述移動終端進行無線通信以將所述室外環境的溫度信息和所述室外環境的濕度信息發送給所述移動終端。

進一步地，上述智能晾衣夾還包括：設置在所述本體之中的供電電源，所述供電電源分別與所述光線傳感器、所述加速度傳感器、所述雨水傳感器、所述無線通信單元和所述控制器相連以給所述光線傳感器、所述加速度傳感器、所述雨水傳感器、所述無線通信單元和所述控制器供電。

具體地，所述控制器還通過所述無線通信單元與所述移動終端進行無線通信以將所述供電電源的電量信息發送給所述移動終端，以在所述供電電源的電量不足時通過所述移動終端發出報警提示。

具體地，所述移動終端為手機或平板電腦。

本實用新型附加的方面的優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本實用新型的實踐了解到。

附圖說明

圖1是根據本實用新型一個實施例的智能晾衣夾的方框示意圖。

圖2是根據本實用新型另一個實施例的智能晾衣夾的方框示意圖。

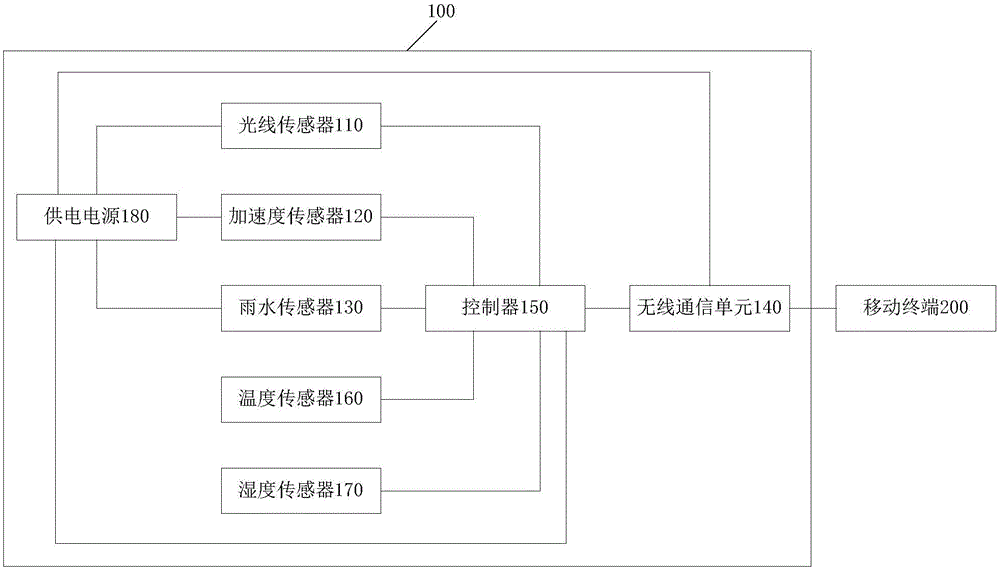

圖3是根據本實用新型又一個實施例的智能晾衣夾的方框示意圖。

具體實施方式

下面詳細描述本實用新型的實施例，實施例的示例在附圖中示出，其中自始至終相同或類似的標號表示相同或類似的元件或具有相同或類似功能的元件。下面通過參考附圖描述的實施例是示例性的，旨在用于解釋本實用新型，而不能理解為對本實用新型的限制。

下面參照附圖來描述根據本實用新型實施例提出的智能晾衣夾。

圖1是根據本實用新型一個實施例的智能晾衣夾的方框示意圖。

如圖1所示，本實用新型實施例的智能晾衣夾包括：本體100、光線傳感器110、加速度傳感器120、雨水傳感器130、無線通信單元140和控制器150。

其中，光線傳感器110設置在本體100之上，用以實時檢測室外環境的光線信息。例如，光線傳感器110可為光線感應器，能夠感知環境光線的變化，其中，光電感應器是由兩個組件所組成即投光器和受光器，利用投光器將光線由透鏡將之聚焦，而后經過聚焦過的光線經過受光器的透鏡傳輸至接收感應器，最后該接收感應器將收到的光線訊號轉變成電器信號，即光線信息。在本實用新型的其他實施例中，上述的電器信號可進一步作為各種不同的開關信號或控制動作的控制信號。

加速度傳感器120設置在本體100之上，用以實時檢測室外環境的風速信息。具體地，加速度傳感器120能感受加速度并將其轉換成可用的輸出信號，其中，加速力就是當物體在加速過程中作用在物體上的力，就好比地球引力，也就是重力，加速力可以是個常量，比如g(重力加速度)，也可以是變量。在本實用新型的實施例中，上述的加速度傳感器120可通過檢測智能晾衣夾的擺動幅度，即風作用在智能晾衣夾上的力，來判斷室外環境的風速變化。

雨水傳感器130設置在本體100之上通過監測是否下雨以生成雨水信息。具體地，雨水傳感器130接上5V電源后，電源指示被點亮，如果雨水傳感器130的感應板上沒有水滴，則雨水傳感器130輸出高電平，如果在雨水傳感器130的感應板上滴上一滴水，則雨水傳感器130輸出低電平。由此，在本實用新型的實施例中，智能晾衣夾可根據雨水傳感器130輸出的電信號(高電平或低電平)來判斷室外天氣是否下雨。

無線通信單元140設置在本體100之中，用以建立與移動終端200之間的無線通信連接。其中，無線通信單元140可包括WIFI(Wireless Fidelity，無線寬帶)模塊。具體地，WIFI是一種允許電子設備連接到一個無線局域網(WLAN)的技術，通常使用2.4G UHF或5G SHF ISM射頻頻段。連接到無線局域網通常是有密碼保護的，但也可是開放的，這樣就允許任何在WLAN范圍內的設備可以連接上。應當理解，在無線局域網的范疇是指“無線相容性認證”，WIFI實質上是一種商業認證，同時也是一種無線聯網的技術，以前通過網線連接電腦，而現在則是通過無線電波來連網，常見的就是一個無線路由器，那么在這個無線路由器的電波覆蓋的有效范圍都可以采用WIFI連接方式進行聯網，如果無線路由器連接了一條ADSL(Asymmetric Digital Subscriber Line,非對稱數字用戶線路)線路或者別的上網線路，則又被稱為“熱點”。

需要說明的是，智能晾衣夾需要先通過無線通信單元140連接網絡，在通過網絡與移動終端200建立無線通信連接。具體地，如果用戶的洗衣機是智能洗衣機，則洗完衣物后，可以提醒用戶拿出智能晾衣夾，并根據移動終端200的提示將智能晾衣夾連接上網絡，比如，家庭互聯網絡。如果用戶的洗衣機是非智能洗衣機，則用戶可以主動在移動終端200內根據提示完成智能晾衣夾的配網流程。

控制器150設置在本體100之中，控制器150分別與光線傳感器110、加速度傳感器120、雨水傳感器130和無線通信單元140相連，控制器150通過無線通信單元140將采集到的光線信息、風速信息和雨水信息發送給移動終端200，以通過移動終端200發出是否收衣的提示信息。其中，移動終端可為手機或平板電腦。

舉例而言，用戶在室外使用智能晾衣夾晾曬衣服的過程中(智能晾衣夾作為正常的衣夾使用即可)，光線傳感器110實時檢測室外環境的光線信息并將其發送至控制器150，加速度傳感器120實時檢測室外環境的風速信息并將其發送至控制器150，雨水傳感器130通過監測是否下雨以生成雨水信息并將其發送至控制器150?？刂破?50通過無線通信單元140將采集到的光線信息、風速信息和雨水信息實時發送給移動終端200，移動終端200對上述的光線信息、風速信息和雨水信息進行分析。

如果上述的光線信息中包含的電器信號小于等于預設的光線閾值，則可說明書室外的環境光線不宜晾曬衣物，此時移動終端200將會發出收衣的提示信息，以便提醒用戶天黑了不要忘記收衣，以免夜晚沒有收取而放在室外，有可能在休息的時候遭遇暴雨或者失竊。

如果上述的風速信息中包含的加速度大于等于預設的加速度閾值，則說明書室外刮起了大風不宜晾曬衣物，此時移動終端200將會發出收衣的提示信息，以便提醒用戶室外刮起了大風不要忘記收衣，以免因為風速過高對衣物造成損壞。

如果上述的雨水信息中包含的電信號為低電平，則說明書室外下雨了，此時移動終端200將會發出收衣的提示信息，以便提醒用戶室外下雨了不要忘記收衣。

綜上所述，本實用新型實施例的智能晾衣夾，能夠通過光線傳感器、加速度傳感器和雨水傳感器檢測室外的環境信息(室外環境的光線信息、室外環境的風速信息和室外環境的雨水信息)并將其發送至移動終端，以通過所述移動終端發出是否收衣的提示信息，從而達到提醒用戶收衣的目的，提高用戶的使用體驗。

另外，在本實用新型的一個實施例中，如圖2所示，上述智能晾衣夾還包括設置在本體100之上的溫度傳感器160、濕度傳感器170和供電電源180。

其中，溫度傳感器160與控制器150相連，溫度傳感器160用以實時檢測室外環境的溫度信息。具體地，溫度傳感器160能夠感受外界環境的溫度并將其轉換成可輸出的信號。其中，溫度傳感器160按照測量方式可分為接觸式和非接觸式兩大類，按照溫度傳感器160材料及電子元件特性可分為熱電阻和熱電偶兩類。在本發明的實施例中，溫度傳感器160可為非接觸式溫度傳感器。

濕度傳感器170與控制器150相連，濕度傳感器170用以實時檢測室外環境的濕度信息。其中，濕度傳感器170可包括濕敏元件，濕敏元件主要有電阻式和電容式兩大類。需要說明的是，濕敏元件的特點是在其基片上覆蓋一層用感濕材料制成的膜，當空氣中的水蒸氣吸附在感濕膜上時，濕敏元件的電阻率和電阻值都會發生變化，利用這一特性即可測量濕度。

在本實用新型的一個實施例中，控制器150通過無線通信單元140與移動終端200進行無線通信以將室外環境的溫度信息和室外環境的濕度信息發送給移動終端200，以通過移動終端200判斷衣物何時晾干。

具體地，用戶在室外使用智能晾衣夾晾曬衣服的過程中，溫度傳感器160實時檢測室外環境的溫度信息并將其發送至控制器150，濕度傳感器170時檢測室外環境的濕度信息并將其發送至控制器150?？刂破?50通過無線通信單元140將采集到的溫度信息和濕度信息實時發送給移動終端200，移動終端200對上述的溫度信息和濕度信息進行分析，從而預測出衣服晾干的時間，以便通過移動終端200提醒用戶及時收衣。

在本實用新型的另一個實施例中，移動終端200還可同時根據溫度信息、濕度信息和光線信息判斷衣物何時晾干，也可以同時根據溫度信息、濕度信息、光線信息、風速信息判斷衣物何時晾干。在此不做限定。

供電電源180分別與光線傳感器110、加速度傳感器120、雨水傳感器130、無線通信單元140和控制器150相連以給光線傳感器110、加速度傳感器120、雨水傳感器130、無線控制單元140和控制器150供電。在本實用新型的其他實施例中，如圖3所示，供電電源180還分別與溫度傳感器160和濕度傳感器170相連，以給溫度傳感器160和濕度傳感器170供電。

其中，控制器150還通過無線通信單元140與移動終端200進行無線通信以將供電電源180的電量信息發送給移動終端200，以在供電電源180的電量不足時通過移動終端200發出報警提示。例如，當供電電源180的電量不足時，移動終端200可通過短信、微信和來電語音中的一種或多種方式發出報警提示(在此不做限定)，以告知用戶供電電源180的電量不足，提醒用戶及時為智能晾衣夾充電。

在本實用新型的其他實施例中，移動終端200還可以根據當地實時的天氣預報信息，給出一個最佳洗衣時間的提示信息，用戶可以根據該提示信息洗衣、晾衣和收衣，也可以自行決定何時洗衣、晾衣和收衣，從而為用戶的生活帶來了方便。同時，移動終端還可給用戶提供晾衣相關的資訊服務，比如衣物如何清洗、如何晾曬、晾曬時間等等，使得智能晾衣夾更貼近用戶的生活更加人性化。

在本實用新型的實施例中，智能晾衣夾還可以和智能洗衣機進行功能上面的聯動，同時增強用戶對移動終端中智能APP的使用粘性。

根據本實用新型實施例的智能晾衣夾，通過光線傳感器實時檢測室外環境的光線信息，通過加速度傳感器實時檢測室外環境的風速信息，雨水傳感器通過監測是否下雨以生成雨水信息，控制器通過無線通信單元將采集到的光線信息、風速信息和雨水信息發送給移動終端，以通過移動終端發出是否收衣的提示信息，從而達到提醒用戶收衣的目的，提高用戶的使用體驗。

在本實用新型的描述中，需要理解的是，術語“中心”、“縱向”、“橫向”、“長度”、“寬度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“豎直”、“水平”、“頂”、“底”、“內”、“外”、“順時針”、“逆時針”、“軸向”、“徑向”、“周向”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。

此外，術語“第一”、“第二”僅用于描述目的，而不能理解為指示或暗示相對重要性或者隱含指明所指示的技術特征的數量。由此，限定有“第一”、“第二”的特征可以明示或者隱含地包括一個或者更多個該特征。在本實用新型的描述中，“多個”的含義是兩個或兩個以上，除非另有明確具體的限定。

在本實用新型中，除非另有明確的規定和限定，術語“安裝”、“相連”、“連接”、“固定”等術語應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或成一體；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通或兩個元件的相互作用關系。對于本領域的普通技術人員而言，可以根據具體情況理解上述術語在本實用新型中的具體含義。

在本實用新型中，除非另有明確的規定和限定，第一特征在第二特征“上”或“下”可以是第一和第二特征直接接觸，或第一和第二特征通過中間媒介間接接觸。而且，第一特征在第二特征“之上”、“上方”和“上面”可是第一特征在第二特征正上方或斜上方，或僅僅表示第一特征水平高度高于第二特征。第一特征在第二特征“之下”、“下方”和“下面”可以是第一特征在第二特征正下方或斜下方，或僅僅表示第一特征水平高度小于第二特征。

在本說明書的描述中，參考術語“一個實施例”、“一些實施例”、“示例”、“具體示例”、或“一些示例”等的描述意指結合該實施例或示例描述的具體特征、結構、材料或者特點包含于本實用新型的至少一個實施例或示例中。在本說明書中，對上述術語的示意性表述不必須針對的是相同的實施例或示例。而且，描述的具體特征、結構、材料或者特點可以在任一個或多個實施例或示例中以合適的方式結合。此外，在不相互矛盾的情況下，本領域的技術人員可以將本說明書中描述的不同實施例或示例以及不同實施例或示例的特征進行結合和組合。

盡管上面已經示出和描述了本實用新型的實施例，可以理解的是，上述實施例是示例性的，不能理解為對本實用新型的限制，本領域的普通技術人員在本實用新型的范圍內可以對上述實施例進行變化、修改、替換和變型。
