本實用新型涉及家電用品領域，特別涉及一種洗衣機用的過濾排水泵。

背景技術：

現有上排水式全自動洗衣機長期使用下，都有使用帶有過濾裝置的排水泵進行排水，但由于衣物洗滌時，排水泵濾網中線屑與異物持續積累，線屑相互糾纏，異物積聚，異物，導致堵塞泵體或損毀葉片，致使排水泵損壞，洗衣機因無法排水而發出排水報警。

技術實現要素：

本實用新型要解決的技術問題是針對上述現有技術的不足，提供一種具有過濾裝置的排水泵，該過濾裝置可以使水流順暢，避免堵塞。

為實現上述目的，本實用新型提供如下技術方案：一種過濾排水泵，包括排水泵泵體和過濾裝置，所述過濾裝置設置于排水泵泵體內部，所述過濾裝置設置有連接部和過濾部，所述連接部外端面設有旋塞與泵體配合，所述過濾部設置有均勻設置多個過濾孔。

作為本實用新型進一步的方案：所述過濾部包括第一安裝部、第二安裝部和濾水板，所述濾水板的兩端分別與所述第一安裝部和所述第二安裝部相連，所述多個過濾孔設在所述濾水板上。

作為本實用新型進一步的方案：所述濾水板中間設有濾水筋，將濾水板平均分隔成兩個濾水腔，所述濾水板上濾水孔按沿濾水筋兩側成行成列均勻設置。

作為本實用新型進一步的方案：所述每個濾水腔設置有八個濾水孔，所述八個濾水孔均勻設置成兩列。

作為本實用新型進一步的方案：所述過濾孔形狀為長方形。

作為本實用新型進一步的方案：所述第二安裝部上設有密封槽，所述密封槽上設有O形密封圈。

作為本實用新型進一步的方案：所述第一安裝部上設有缺口塊，端面設有限位柱。

作為本實用新型進一步的方案：所述連接部頂部設置旋柄，所述旋柄外部設有凸起塊。

與現有技術相比，本實用新型的有益效果是：本實用新型產品通過在排水泵過濾裝置的過濾部上設置了多個均勻的長方形過濾孔，增大過濾面積，減少了泵體中異物的聚集，且由旋塞方式與泵體連接，拆裝方便，易于清理，從而降低了排水泵的故障率，便于洗衣機的使用。

附圖說明

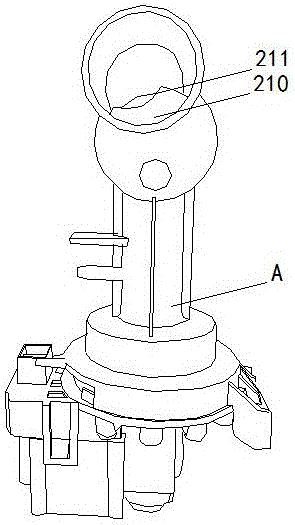

圖1為本實用新型實施例的排水泵結構示意圖1。

圖2為本實用新型實施例的排水泵結構示意圖2。

圖3為本實用新型實施例的過濾裝置結構示意圖1。

圖4為本實用新型實施例的過濾裝置結構示意圖2。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦嵱眯滦椭械膶嵤├?，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1～4，本實用新型的實施例中，一種過濾排水泵，包括排水泵泵體A和過濾裝置，所述過濾裝置設置于排水泵泵體A內部，所述過濾裝置設置有連接部1和過濾部，所述連接部1外端面設有旋塞101與泵體A配合，所述過濾部包括第一安裝部210、第二安裝部230和濾水板220，所述濾水板220的兩端分別與所述第一安裝部210和所述第二安裝部230相連，所述過濾部設置有均勻設置多個過濾孔221，所述多個過濾孔221設在所述濾水板220上，所述濾水板220中間設有濾水筋222，將濾水板220平均分隔成兩個濾水腔，所述濾水板220上濾水孔221按沿濾水筋兩側成行成列均勻設置，所述每個濾水腔設置有八個濾水孔221，所述八個濾水孔221均勻設置成兩列，所述過濾孔221形狀為長方形，所述第二安裝部230上設有密封槽，所述密封槽230上設有O形密封圈3，使得整體防水密封性能更好，所述第一安裝部210上設有缺口塊211，端面設有限位柱212，與泵體配合部連接，將過濾部位置完成限定，所述連接部1頂部設置旋柄102，便于更換拆裝時旋轉使用，所述旋柄102外部設有凸起塊103，凸起塊103與泵體配合端限位塊配合使得旋塞旋合到位。

本實用新型的工作方式原理為：本實用新型產品通過在排水泵過濾裝置的過濾部上設置了多個均勻的長方形過濾孔221，增大過濾面積，減少了泵體A中異物的聚集，且由旋塞方式與泵體連接，拆裝方便，易于清理，從而降低了排水泵的故障率，便于洗衣機的使用。
