本實用新型屬于紡織機械領域，特別涉及一種經編機壓電賈卡提花裝置。

背景技術：

在經編機紡織行業，通用的做法是用電腦控制的壓電賈卡提花裝置進行編織，而壓電賈卡提花裝置的執行元件為雙壓電晶片，雙壓電晶片是利用壓電陶瓷片在電場中的逆壓電效應直接將電能轉換為機械能的換能元件。公知的一種壓電賈卡提花裝置如圖1、圖2所示：雙壓電晶片卡入基座的后槽內，在后U型槽內點上導電漿料，雙壓電晶片的外電極與基座實現電連接，L型接地片通過地線螺釘固定在基座上，扁平電纜線中有一根中線焊接在L型接地片上，作為所有雙壓電晶片的公共地線。其余扁平電纜線的兩根芯線分別于雙壓電晶片的兩個內電極焊接相連。

上述雙壓電晶片電極連接結構中，均是采用雙壓電晶片的負極匯流后公共接地的方式，中間節點多，電阻偏大，這樣不利于雙壓電晶片放電，降低了雙壓電晶片的反應速度。

技術實現要素：

本實用新型的目的是克服以上背景技術的不足，提供一種雙壓電晶片電極連接結構的壓電賈卡提花裝置，其每片雙壓電晶片的負極都通過單獨的導線連接，在插頭端匯成一股再與電路板連接，省去了點導電漿料，減小了電阻。

本實用新型的技術方案是：一種雙壓電晶片電極連接結構的壓電賈卡提花裝置，包括三芯柔性扁平電纜線、插頭底座、兩針插頭、雙壓電晶片、U型金屬片、基座、U型塊、扎帶、電纜線保護管、鎖緊螺釘、連接器護罩、灌封膠，其特征在于：每一片雙壓電晶片單獨通過一根三芯扁平電纜線連接，三根芯線的其中一根作為地線，與雙壓電晶片的負極連接，另外兩根芯線分別于雙壓電晶片的兩個正極連接；在插頭端每一根三芯扁平電纜線的地線分離出來并匯聚到一起，所有地線焊接到一個兩針插頭上作為地線，地線插頭可安排到任意位置。

根據本實用新型的又一特征，雙壓電晶片的中間層為玻璃纖維/環氧樹脂復合材料，玻璃纖維結構的三芯扁平電纜線）中最下面一根芯線為地線與雙壓電晶片的兩個外負電極以U型金屬片實現連接，其余兩根芯線分別與兩內正電極連接；插頭端，地線由下端芯線分離出來并匯聚到一起作為地線，實現每一片雙壓電晶片的單獨接地。

根據本實用新型的又一特征，雙壓電晶片的中間層為碳纖維/環氧樹脂復合材料，碳纖維結構的三芯扁平電纜線（27）中最上面一根芯線為地線，與雙壓電晶片的內負電極連接，其余兩根芯線分別與兩外正電極連接；插頭端，地線由上端芯線分離出來并匯聚到一起作為地線，實現每一片雙壓電晶片的單獨接地。雙壓電晶片的內電極為負極，外電極為正極，雙壓電晶片的絕緣層保證其外電極與基座絕緣。

雙壓電晶片卡入基座的后槽內，在雙壓電晶片的根部點上UV膠進行預固定，無需使用導電漿料就可進行灌封，插頭中地線位置可根據客戶需要選擇。

本實用新型雙壓電晶片電極連接結構及基于這種結構的壓電賈卡，省去了點導電膠的步驟，降低了成本，同時減少了節點數量，提高了可靠性，減小了電阻，有助于運轉速度的提高。

附圖說明

圖1 現有壓電賈卡提花裝置的地線連接方式示意圖

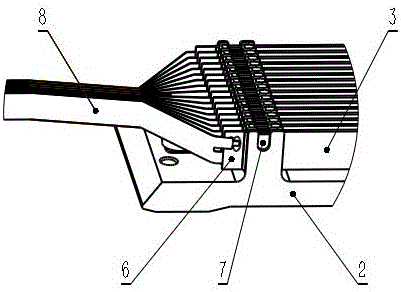

圖2現有壓電賈卡提花裝置電極線連接示意圖

圖3 地線在下面的插頭結構示意圖

圖4地線在上面的插頭結構示意圖

圖5玻璃纖維基板的雙壓電晶片電極連接結構正反面示意圖

圖6碳纖維基板的雙壓電晶片電極連接結構正反面示意圖

圖7玻璃纖維基板的雙壓電晶片電極連接結構運用于壓電賈卡

圖8碳纖維基板的雙壓電晶片電極連接結構運用于壓電賈卡

圖9本實用新型的壓電賈卡提花裝置

上述圖中：1. 地線螺釘；2.現有基座；3.雙壓電晶片；4.L型接地片；5. 公共地線；6.雙壓電晶片；7.后U型槽；8.兩芯柔性扁平電纜線束；9.從下分出的匯聚地線；10.三芯柔性扁平電纜線束；11.插頭底座；12.兩針插頭；13. 從上分出的匯聚地線；14左電極線；15.內電極；16.外電極；17.U型金屬片；18.卡口套；19.地線；20.右電極線；21.玻璃纖維結構的三芯扁平電纜線；22.地線；23.左電極線；24.外電極；25.右電極線；26.內電極；27. 碳纖維結構的三芯扁平電纜線；28.玻璃纖維結構三芯柔性扁平電纜線束；29.基座；30.碳纖維結構三芯柔性扁平電纜線束；31.U型塊； 32.扎帶；33.電纜線保護管；34.鎖緊螺釘；35.連接器護罩；36.灌封膠。

具體實施方式

下面通過實施例，并結合附圖，對本實用新型的技術方案作進一步說明。

實施例1

如圖3、圖5所示：實施例1 的雙壓電晶片中間層為玻璃纖維/環氧樹脂復合材料，內電極15為正，外電極16為負極，雙壓電晶片3的兩個外電極通過U型金屬片17連接并點焊在一起，玻璃纖維結構的三芯扁平電纜線21有三根芯線，地線19比左電極線14和右電極線20稍長，地線19焊接在右外電極上，左電極線14和右電極線20分別焊接在雙壓電晶片3的兩個內電極上；在插頭端，三芯柔性扁平電纜線束10從插頭底座11的后端卡入，從下分出的匯聚地線9連接一個兩針插頭作為地線引出端，地線插頭可以根據需要安插在插頭底座11的任何位置。

基于這種導線連接方式的壓電賈卡提花裝置如圖7、圖9所示：雙壓電晶片卡入基座29的后槽內，在雙壓電晶片的根部點上UV膠進行預固定，連接完畢后將雙壓電晶片的頭部、導線連接點、U型金屬片17和玻璃纖維結構三芯柔性扁平電纜線束28一端用灌封膠36固化封裝在一起。灌封完畢，裝上連接護罩35，連接護罩35用于連接U型塊31，在尾線罩后端扎上扎帶31，電纜線保護管33對柔性扁平線束起到固定和保護的作用。

實施例2

如圖4、圖6所示：實施例2 的雙壓電晶片中間層為碳纖維/環氧樹脂復合材料，內電極26為正，外電極24為負極，雙壓電晶片3的中間層本身導電，只需引出一個電極端作為負極，碳纖維結構的三芯扁平電纜線27有三根芯線，地線22比左電極線23和右電極線25稍短，地線22焊接在內電極26，左電極線23和右電極線25分別焊接在雙壓電晶片3的兩個外電極上；在插頭端，三芯柔性扁平電纜線束10從插頭底座11的后端卡入，從上分出的匯聚地線13連接一個兩針插頭作為地線引出端，地線插頭可以根據需要安插在插頭底座11的任何位置。

基于這種導線連接方式的壓電賈卡提花裝置如圖8、圖9所示：雙壓電晶片卡入基座29的后槽內，雙壓電晶片表面絕緣層的長度要保證雙壓電晶片的外電極與基座絕緣在雙壓電晶片的根部點上UV膠進行預固定，連接完畢后將雙壓電晶片的頭部、導線連接點和碳纖維結構三芯柔性扁平電纜線30的一端用灌封膠36固化封裝在一起。灌封完畢，裝上連接護罩35，連接護罩35用于連接U型塊31，在尾線罩后端扎上扎帶31，電纜線保護管33對柔性扁平線束起到固定和保護的作用。

本實用新型雙壓電晶片電極連接結構及基于這種結構的壓電賈卡，連接點采用可靠的焊接連接方式、電阻小，省去了點導電膠的步驟，降低了成本，提高了可靠性，有助于運轉速度的提高，獨立的連接方式互不干涉，便于維修。
