本發明涉及縫紉機設備技術領域，更具體的說涉及一種具有延長板的高度可調節縫紉機臺架。

背景技術：
：

現有的縫紉機臺架高度是無法進行調節的，無法滿足身高不同的使用者使用，同時，現有的縫紉機臺架一般臺架水平面積一定，無法增加水平面積，效率低。

技術實現要素：
：

本發明的目的是克服現有技術的不足，提供一種具有延長板的高度可調節縫紉機臺架，它可以將上臺板進行上下調節，滿足不同身高的人使用，而上臺板上具有可延長的延伸板，從而增加上臺板的面積，方便使用者放置布料。

本發明解決所述技術問題的方案是：

一種具有延長板的高度可調節縫紉機臺架，包括上臺板，所述上臺板的底面兩側固定有豎直調節柱，豎直調節柱的底面中部具有中心通孔，豎直調節柱上成型有多個橫向限位通孔，橫向限位通孔的中部穿過中心通孔；

所述豎直調節柱插套在下支撐柱的頂面中部具有的插孔中，插孔的頂面中部固定有延伸插桿，延伸插桿插套在中心通孔中，延伸插桿的上部具有橫向連接通孔，限位桿插套在橫向連接通孔中，限位桿的兩端插套在對應的橫向限位通孔中；

所述下支撐柱的底端固定在下底板上；

所述上臺板的左側板的中部具有延伸通槽，延伸板插套在延伸通槽中。

所述延伸通槽的右側壁上固定有多個延伸桿，延伸桿插套在延伸板的右側壁的中部具有的對應的橫向插孔中。

所述延伸通槽的上側壁和下側壁上均螺接有多個球頭柱塞，球頭柱塞的鋼球嵌套在延伸板的上側壁和下側壁上對應的凹孔中。

所述延伸通槽右側壁上固定有彈性層。

所述橫向連接通孔中插套有自潤滑套，自潤滑套的外側壁固定在橫向連接通孔的內側壁上，限位桿插套在自潤滑套中。

本發明的突出效果是：

與現有技術相比，它可以將上臺板進行上下調節，滿足不同身高的人使用，而上臺板上具有可延長的延伸板，從而增加上臺板的面積，方便使用者放置布料。

附圖說明：

圖1是本發明的結構示意圖；

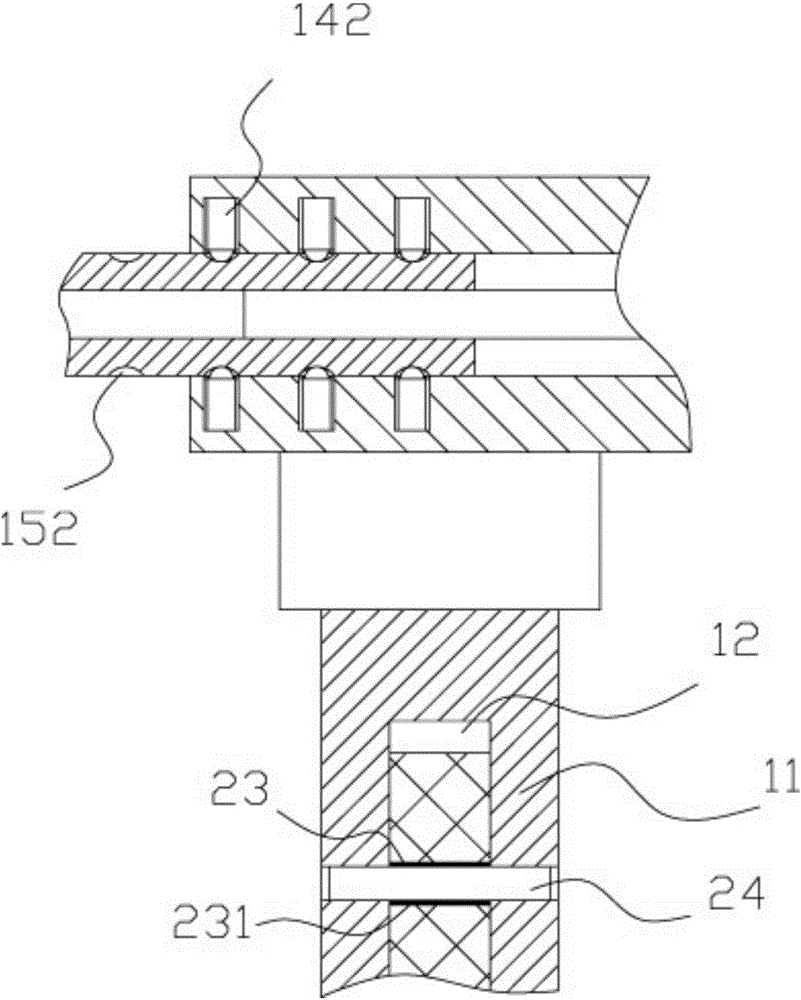

圖2是圖1的局部放大圖。

具體實施方式：

實施例，見如圖1至圖2所示，一種具有延長板的高度可調節縫紉機臺架，包括上臺板10，所述上臺板10的底面兩側固定有豎直調節柱11，豎直調節柱11的底面中部具有中心通孔12，豎直調節柱11上成型有多個豎直排列的橫向限位通孔13，橫向限位通孔13的中部穿過中心通孔12；

所述豎直調節柱11插套在下支撐柱20的頂面中部具有的插孔21中，插孔21的頂面中部固定有延伸插桿22，延伸插桿22插套在中心通孔12中，延伸插桿22的上部具有橫向連接通孔23，限位桿24插套在橫向連接通孔23中，限位桿24的兩端插套在對應的橫向限位通孔13中；

所述下支撐柱20的底端固定在下底板30上；

所述上臺板10的左側板的中部具有延伸通槽14，延伸板15插套在延伸通槽14中。

進一步的說，所述延伸通槽14的右側壁上固定有多個延伸桿141，延伸桿141插套在延伸板15的右側壁的中部具有的對應的橫向插孔151中。

進一步的說，所述延伸通槽14的上側壁和下側壁上均螺接有多個球頭柱塞142，球頭柱塞142的鋼球嵌套在延伸板15的上側壁和下側壁上對應的凹孔152中。

進一步的說，所述延伸通槽14右側壁上固定有彈性層143。

進一步的說，所述橫向連接通孔23中插套有自潤滑套231，自潤滑套231的外側壁固定在橫向連接通孔23的內側壁上，限位桿24插套在自潤滑套231中。

通過將限位桿24移出，然后，調節豎直調節柱11插套在插孔21中的位置，然后，在將限位桿24的中部插套在自潤滑套231中，兩端插套在下方的橫向限位通孔13中，這樣，即完成上臺板10的高度提升，滿足身高比較高的人使用，同理，可以將上臺板10降低，滿足身高不高的人使用。

而需要使用延伸板15時，只需要用力拉動延伸板15，使得延伸板15伸出上臺板10的左側壁，通過球頭柱塞142定位，非常方便。
