本實用新型涉及紡織技術領域，尤其涉及一種大型多工位繡花機。

背景技術：

刺繡是針線在織物上繡制的各種裝飾圖案的總稱，目前在服裝、毛巾、衣被、窗簾、花邊等生產領域常用電腦控制繡花機來繡制各種圖案。

現有的繡花機包括控制系統、機架、線架、繡花框及機頭，繡花裝置為包括一組機頭和一組配合機頭的線架，由于刺繡的機頭為一組，即一次刺繡只能完成一個工作單元，這樣在供應大批量的需求時，效率低下，無法滿足供給需求，而且現在的繡花機一般都是采用幾組繡花裝置安裝在同一支架上，同時運動，如果發生其中一臺發生故障，必須整機進行停工進行檢修，這樣十分浪費資源，導致生產效率降低，影響企業的生產。

技術實現要素：

為了克服上述現有技術的不足，本實用新型提供了一種多工位的繡花機，該繡花機設置有相互工作且互不影響的繡花單元，每個繡花單元都可以進行多針同時繡花。

本實用新型解決其技術問題所采用的技術方案為：

一種大型多工位繡花機，包括機架、設置在機架上的工作臺，所述工作臺上包括若干可相對滑動的滑臺，所述機架位于滑臺對應位置均設有繡花裝置，所述繡花裝置位于機架上部設有放線輥，所述繡花裝置中部設置有抽線器，所述抽線器上設有導槽，所述導槽內安裝有用于抽線的壓頭，所述繡花裝置位于導槽下方設有理線頭，所述繡花裝置的下端設有若干可伸縮的針頭，當所述壓頭抽線時，針頭下降并對工作臺上的紡織物進行繡花。

作為上述技術方案的改進，所述滑臺包括第一滑臺和第二滑臺，所述第二滑臺套接在第一滑臺上，所述第一滑臺和第二滑臺均可沿X軸方向滑動，所述第二滑臺可沿Y軸方向滑動。

作為上述技術方案的改進，所述針頭上設有可伸縮的壓環，所述針頭位于壓環的上方設有繡花針，所述繡花針可相對壓環上下進行往復運動。

作為上述技術方案的改進，所述針頭的上方設有用于壓線的規線環。

作為上述技術方案的改進，所述第一滑臺上設有定位裝置。

作為上述技術方案的改進，所述理線頭活動設置有用于引導繡花線走向的凹槽。

本實用新型的有益效果有：

本繡花機采用整體機型，可以在機架上根據需求將多臺繡花機拼裝在一起，十分便利，同時該繡花機設有多工位繡花單元，每個單元可以單獨運動，互不影響，提高了效率，同時每個繡花裝置設有若干組針頭，每組針頭又可以相互獨立運動，可以同時進行繡花，提高了生產效率。本繡花機結構簡單，自動化程度高，設計巧妙，即使一個繡花單元出現故障也不會影響整個繡花機的工作。

附圖說明

下面結合附圖及具體實施例對本實用新型作進一步說明，其中：

圖1是本實用新型實施例結構示意圖；

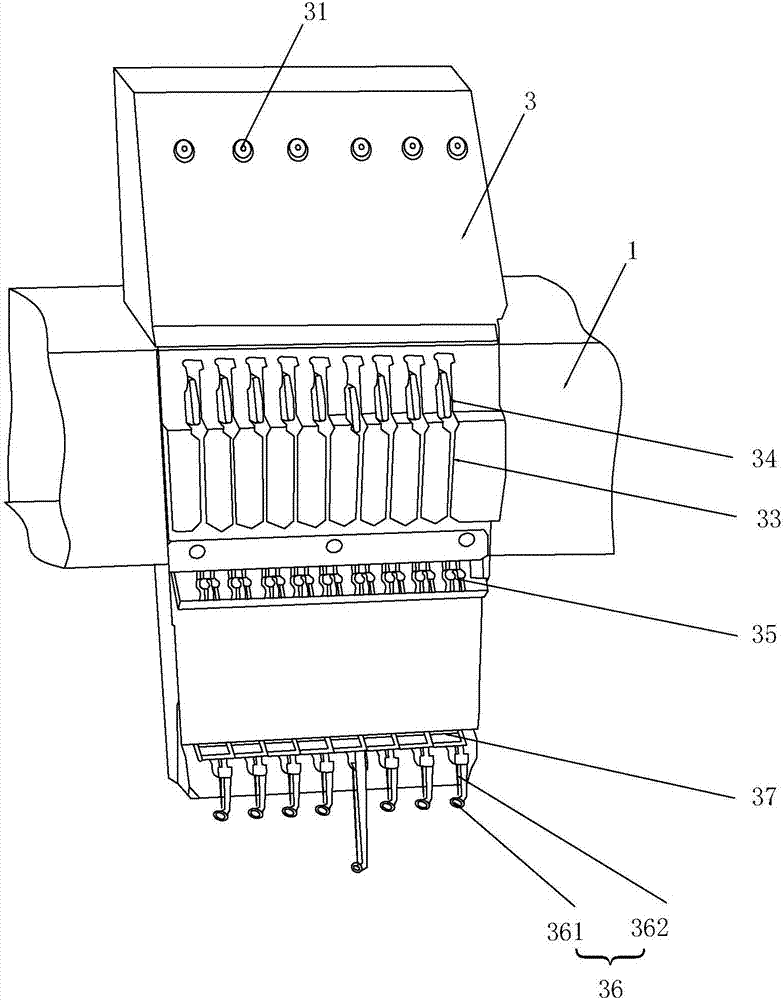

圖2是本實用新型實施例繡花裝置的結構示意圖。

具體實施方式

參見圖1 ，本實用新型的一種大型多工位繡花機，包括機架1、設置在機架1上的工作臺2，所述工作臺2上包括若干組可相對滑動的滑臺21，所述機架1位于滑臺21對應位置均設有繡花裝置3。所述滑臺21包括第一滑臺211和第二滑臺212，所述第二滑臺212套接在第一滑臺211上，同時所述第一滑臺211和第二滑臺212均可沿X軸方向滑動，當在同一工位上有多個紡織物時，待完成一個后，同時移動第一滑臺211和第二滑臺212調整未完成繡花的紡織物位置，方便繡花。所述第二滑臺212可沿Y軸方向滑動，第二滑臺212可以在第一滑臺211上滑動，在紡織物完成一個區域的繡花后，可以通過第二滑臺212和第一滑臺211之間的相對位置調整，從而改變繡花的區域。另外所述第一滑臺211上設有定位裝置22，該定位裝置是方便繡花裝置3進行調零。

進一步參見圖2，所述繡花裝置3位于機架1上部設有放線輥31，所述繡花裝置3中部設置有抽線器32，所述抽線器32上設有導槽33，所述導槽33內安裝有用于抽線的壓頭34，所述繡花裝置3位于導槽33下方設有理線頭35，所述理線頭35活動設置有用于引導繡花線走向的凹槽。所述繡花裝置3的下端設有若干可伸縮的針頭36，所述針頭36上設有可伸縮的壓環361，所述針頭361位于壓環361的上方設有繡花針362，所述繡花針362可相對壓環361上下進行往復運動。當所述壓頭34抽線時，壓環361下降并壓平放紡織物的繡花區域，繡花針362對工作臺2上的紡織物進行繡花。所述針頭36的上方設有用于壓線的規線環37，繡花線穿過規線環37從而連接在針頭36上，同時規線環37還可以防止壓頭34抽線時繡花線跳動。待完成繡花后，工作臺2移動進行下一步的繡花或者進行回到零位。

以上所述，只是本實用新型的較佳實施方式而已，但本實用新型并不限于上述實施例，只要其以任何相同或相似手段達到本實用新型的技術效果，都應屬于本實用新型的保護范圍。
