本實用新型涉及晾衣架領域，具體涉及一種伸縮式晾衣架。

背景技術：

現有晾衣架均為固定式，需要借助工具才能將衣物放置在晾衣架上，若晾衣架與使用者垂直，則大大增加了晾衣物時的難度，使得收取衣物困難，衣物容易掉落。

技術實現要素：

針對現有技術中的上述不足，本實用新型提供的一種伸縮式晾衣架解決了現有晾衣架無法伸縮的問題。

為了達到上述發明目的，本實用新型采用的技術方案為：

提供一種伸縮式晾衣架，其包括對稱設置的固定臺，每個固定臺上均設置有伸縮桿；固定臺上設置有控制器；固定臺和伸縮桿內設置有電動推桿，電動推桿連接控制器，電動推桿的開關設置在固定臺外；兩個伸縮桿分別設置在兩個固定臺上；兩個伸縮桿每一級的頭部之間均設置有橫桿；

兩個固定臺上均設置有立柱，每個立柱上均設置有與伸縮桿級數相同的線輪機，線輪機連接控制器，線輪機分別通過繩索連接同側伸縮桿每一級的頭部。

進一步地，橫桿的底部設置有若干掛臺，掛臺上設置有掛孔。

進一步地，相鄰兩根橫桿上的掛臺相互錯位設置。

進一步地，立柱上還設置有固定孔。

進一步地，繩索通過拉力傳感器連接伸縮桿，拉力傳感器連接控制器。

進一步地，線輪機上還設置有制動器。

本實用新型的有益效果為：

1、本實用新型通過控制器控制電動推桿和線輪機工作，使得伸縮桿進行收縮或展長，收縮時便于掛取衣物，展長時便于衣物的晾曬；設置在固定臺上的輔助支撐裝置有效提高伸縮桿的受重能力，減輕電動推桿的的負擔，提高本實用新型的耐用性。

2、本實用新型將掛臺錯位設置，使得相鄰兩根橫桿在晾曬衣物時，可以避免衣物被風吹得堆在一起，衣物不會互相干擾，增加了本實用新型的衣物晾曬能力。

3、本實用新型設置的固定孔可以有效地將立柱固定在墻壁上，拉力傳感器可以檢測繩索的受力，并通過控制器控制收線機的運行來達到對伸縮桿的拉扯效果。

4、本實用新型設置的制動器可以在收線機失電時保持電機轉子不轉動，提高本晾衣架的省電能力。

附圖說明

圖1為本實用新型的結構示意圖；

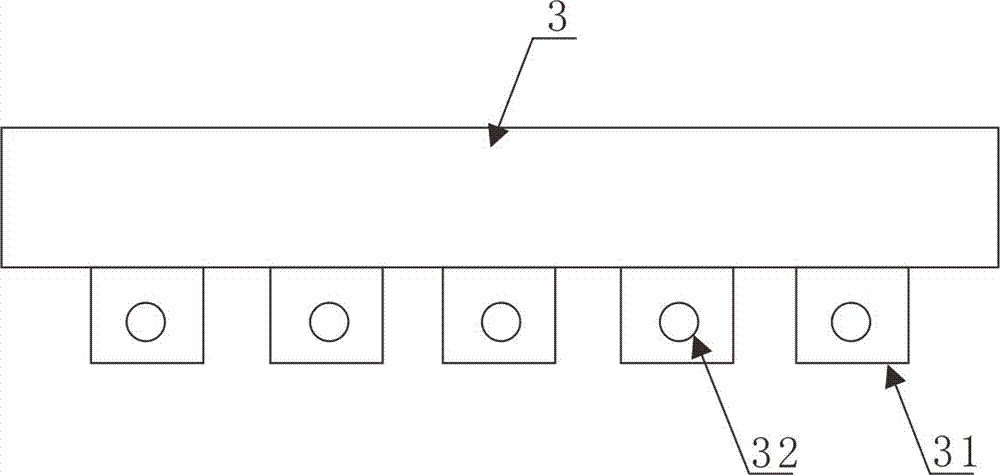

圖2為橫桿的結構示意圖。

其中：1、固定臺；2、伸縮桿；3、橫桿；31、掛臺；32、掛孔；4、立柱；41、線輪機；42、固定孔；5、繩索。

具體實施方式

下面對本實用新型的具體實施方式進行描述，以便于本技術領域的技術人員理解本實用新型，但應該清楚，本實用新型不限于具體實施方式的范圍，對本技術領域的普通技術人員來講，只要各種變化在所附的權利要求限定和確定的本實用新型的精神和范圍內，這些變化是顯而易見的，一切利用本實用新型構思的發明創造均在保護之列。

如圖1所示，該伸縮式晾衣架包括對稱設置的固定臺1，以及設置在固定臺1上的輔助支撐裝置，每個固定臺上均設置有伸縮桿2；固定臺1上設置有控制器；固定臺1和伸縮桿2內設置有電動推桿，電動推桿連接控制器，電動推桿的開關設置在固定臺1外；兩個伸縮桿2分別設置在兩個固定臺1上；兩個伸縮桿2每一級的頭部之間均設置有橫桿3；輔助支撐裝置包括對稱設置在兩個固定臺1上的立柱4，兩個立柱4上均設置有與伸縮桿2級數相同的線輪機41，線輪機41連接控制器，線輪機41分別通過繩索5連接同側伸縮桿2每一級的頭部。

如圖2所示，橫桿3的底部設置有若干掛臺31，掛臺31上設置有掛孔32；相鄰兩根橫桿3上的掛臺31相互錯位設置。

為了便于將立柱4固定在墻壁上，立柱4上還設置有固定孔42。

為了使得線輪機41能隨時提供對伸縮桿2的拉力，繩索5通過拉力傳感器連接伸縮桿2，拉力傳感器連接控制器。

為了使得線輪機41在失電時不會喪失對伸縮桿2的拉力，線輪機41上還設置有制動器。

在本實用新型的一個實施例中，繩索5采用無彈繩索，電動推桿的一端與伸縮桿2的最靠前的那一級相接觸并固定，電動推桿的另一端則與固定臺1相固定，固定臺1的表面設置有電動推桿的控制開關，該控制開關也可以通過延長電線設置在屋內；當電動推桿在伸長時，線輪機41跟隨放線，當電動推桿在收縮時，線輪機41跟隨收線，整個過程保持繩索5的拉力不變為標準。

本實用新型在使用時，將固定臺1和立柱4均固定在室外，當需要晾曬衣物時，通過控制開關控制電動推桿收縮，使得橫桿3靠近使用者，使用者再將衣物掛在掛孔32中，再次使用控制開關將電動推桿展開，控制開關同時還控制線輪機41的運行，保持拉力傳感器的測量值不變，使得衣物晾曬至室外較遠處，保證衣物的晾曬效果。當電動推桿不工作時，線輪機41也將斷電，使用制動器保證線輪機41對伸縮桿2的拉力，進而達到節能的目的。

綜上所述，本實用新型可以伸縮晾衣架，使得使用者在晾曬衣物時更加方便，且本晾衣架強度高，穩定性好，使用方便。
