本實用新型涉及晾衣架領域，具體涉及一種便于收取衣物的晾衣架。

背景技術：

現有晾衣架均為固定式，需要借助工具才能將衣物放置在晾衣架上，若晾衣架與使用者垂直，則大大增加了晾衣物時的難度，使得收取衣物困難，衣物容易掉落。

技術實現要素：

針對現有技術中的上述不足，本實用新型提供的一種便于收取衣物的晾衣架解決了現有晾衣架晾曬、收取衣物不便的問題。

為了達到上述發明目的，本實用新型采用的技術方案為：

提供一種便于收取衣物的晾衣架，其包括對稱設置的固定臺，每個固定臺上均設置有支撐桿；固定臺上設置有控制器；兩個支撐桿的相對面均設置有內凹滑槽，兩個支撐桿之間設置有若干橫桿；每個橫桿的兩端均設置有連接控制器的電機，電機上均設置有滾輪，同一橫桿兩端的滾輪分別設置在相對的內凹滑槽中；橫桿的底部設置有若干掛臺，掛臺上設置有掛孔。

進一步地，支撐桿的前端設置有弧形孔。

進一步地，相鄰兩根橫上的掛臺相互錯位設置。

進一步地，內凹滑槽設置成凸字形，滾輪的外徑大于橫桿的外徑。

本實用新型的有益效果為：

1、本實用新型通過控制器控制橫桿兩端的電機運行，帶動滾輪在內凹滑槽中滑行，實現橫桿的前后運動，達到將衣物輸送至使用者面前，便于使用者收取衣物的目的；同時，橫桿運動至使用者的面前，使得晾曬衣物時也十分方便， 衣物通過衣架掛在掛孔中，可以避免電機工作時滾輪不轉橫桿轉，確保電機能帶動橫桿前后運動。

2、本實用新型設置的弧形孔可以設置繩索，用于加固支撐桿的強度與穩定性。

3、本實用新型將掛臺錯位設置，使得相鄰兩根橫桿在晾曬衣物時，衣物不會互相干擾，增加了本實用新型的衣物晾曬能力。

4、本實用新型的內凹滑槽可以限制滾輪的左右運動，保證滾輪只能前后運動。

附圖說明

圖1為本實用新型的結構示意圖；

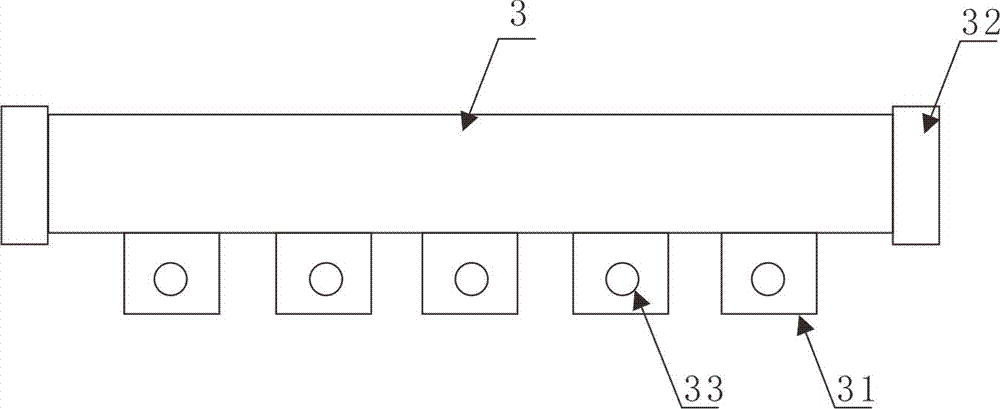

圖2為橫桿的結構示意圖；

圖3為支撐桿的橫截面示意圖。

其中：1、固定臺；2、支撐桿；21、內凹滑槽；22、弧形孔；3、橫桿；31、掛臺；32、滾輪；33、掛孔。

具體實施方式

下面對本實用新型的具體實施方式進行描述，以便于本技術領域的技術人員理解本實用新型，但應該清楚，本實用新型不限于具體實施方式的范圍，對本技術領域的普通技術人員來講，只要各種變化在所附的權利要求限定和確定的本實用新型的精神和范圍內，這些變化是顯而易見的，一切利用本實用新型構思的發明創造均在保護之列。

如圖1和圖2所示，該便于收取衣物的晾衣架包括對稱設置的固定臺1，每個固定臺1上均設置有支撐桿2；固定臺1上設置有控制器；兩個支撐桿2的相對面均設置有內凹滑槽21，兩個支撐桿2之間設置有若干橫桿3；每個橫桿3 的兩端均設置有連接控制器的電機，電機上均設置有滾輪32，同一橫桿3兩端的滾輪32分別設置在相對的內凹滑槽21中；橫桿3的底部設置有若干掛臺31，掛臺31上設置有掛孔33。

為了使得支撐桿22的前端能有所支撐，支撐桿2的前端設置有弧形孔22，弧形孔22可以系繩索；為了保證掛臺31在晾曬衣物時，減少衣物之間的相互影響，相鄰兩根橫桿3上的掛臺31相互錯位設置。

如圖3所示，為了保證滾輪32只前后運動，防止?jié)L輪32脫離內凹滑槽21，內凹滑槽21設置成凸字形，滾輪32的外徑大于橫桿3的外徑。

在本實用新型的一個實施例中，控制器分別包括每根橫桿3兩端電機的運動控制開關，且同一根橫桿3兩端的電機共用同一個運動控制開關，控制器通過電流的方向調整電機的轉動方向進而調整滾輪32的運動方向；電機可以采用轉軸不動外殼轉動的形式，其中轉軸連接橫桿3，外殼連接滾輪32；內凹滑槽21內和滾輪32的外表面還可以設置相嚙合的棘齒，使得滾輪32不會打滑。

本實用新型在使用時，通過控制器上的運動控制開關控制橫桿3的位置，實現橫桿3的靠近與遠離，達到便于晾曬、收取衣物的目的，且在晾曬、收取衣物的過程中不再需要晾衣桿的幫助。

綜上所述，本實用新型可以將橫桿送至使用者面前，有助于使用者晾曬、收取衣物，避免衣物在晾曬或收取時掉落，方便了人們的生活。
