本發(fā)明涉及梭織織物織造領(lǐng)域，尤其涉及一種梭織鞋面的織造方法，以及使用該方法織造的梭織鞋面。

背景技術(shù)：

1、鞋面作為鞋的主要組成部分之一，對(duì)鞋的功能性和美觀性都具有非常大的影響。梭織面料可用于制作鞋面，傳統(tǒng)的梭織面料具有結(jié)構(gòu)穩(wěn)定、布面平整等優(yōu)點(diǎn)，用于制作鞋面時(shí)，鞋面的整體性好，生產(chǎn)自動(dòng)化程度也較高。

2、但是，常見的梭織鞋面受限于梭織織造工藝，通常難以織造出花型結(jié)構(gòu)組合復(fù)雜、功能性良好的組織結(jié)構(gòu)，在視覺效果、觸覺效果和功能效果上都比較單一，難以滿足用戶日益提高的穿著需求。

技術(shù)實(shí)現(xiàn)思路

1、本發(fā)明的目的在于提供一種梭織鞋面的織造方法，能夠通過梭織工藝一體織成具有復(fù)合功能和豐富視覺效果的三層梭織鞋面。具體技術(shù)方案如下：

2、一種梭織鞋面的織造方法，包括以下步驟：

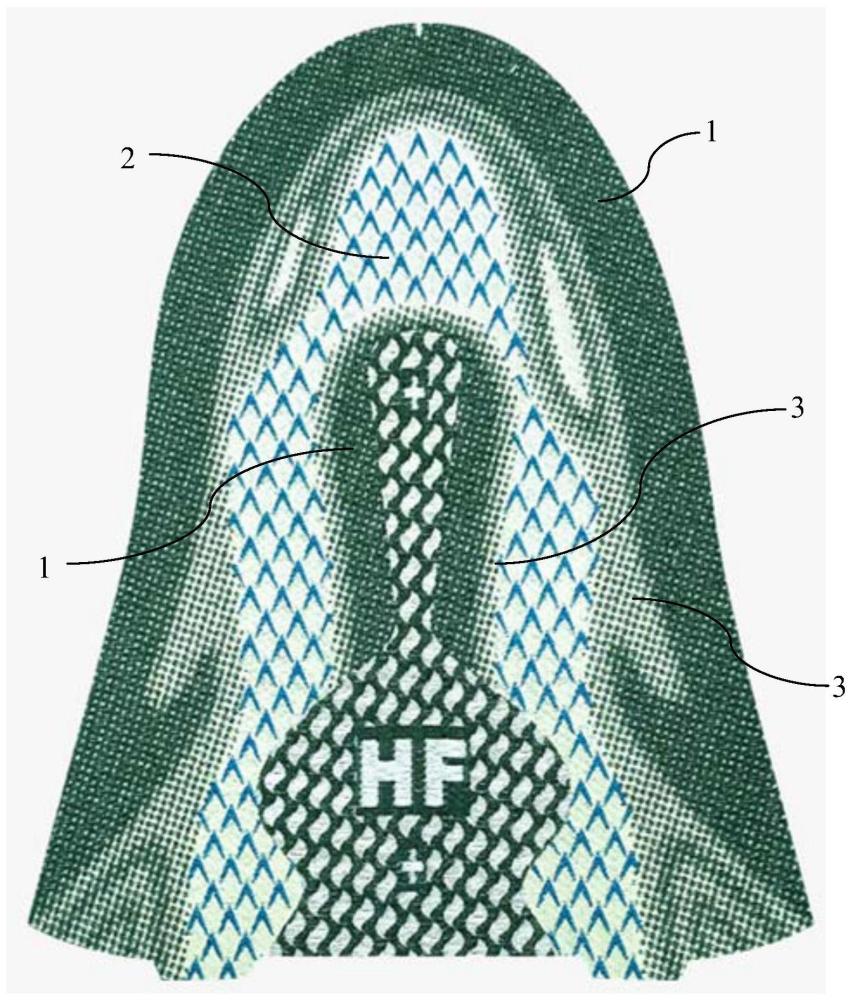

3、設(shè)計(jì)梭織鞋面的圖樣和組織結(jié)構(gòu)，梭織鞋面包括第一組織、第二組織和第三組織，第一組織位于鞋面的外側(cè)邊緣和內(nèi)側(cè)邊緣處，第二組織位于鞋面外側(cè)邊緣與內(nèi)側(cè)邊緣之間的中部區(qū)域，第三組織位于第一組織和第二組織之間的過渡區(qū)域，第一組織包括綠色的第一主組織和散布在第一主組織上的多個(gè)白點(diǎn)組織，第二組織包括第二主組織和排布在第二主組織上的仿刺繡組織，第三組織包括白色的第三主組織和散布在第三主組織上的多個(gè)綠點(diǎn)組織；

4、選擇紗線；

5、使用所選紗線織造梭織鞋面坯布；

6、對(duì)織成的梭織鞋面坯布進(jìn)行染整；

7、對(duì)染整后得到的梭織鞋面面料進(jìn)行激光切割，得到梭織鞋面。

8、進(jìn)一步，在第一組織中，綠色的第一主組織相較于白點(diǎn)組織上凸；在第二組織中，仿刺繡組織由多個(gè)尖角形狀的凸起結(jié)構(gòu)規(guī)律排列而成，尖角部位朝向鞋面的足趾方向設(shè)置，相鄰兩排凸起結(jié)構(gòu)的尖角部位在鞋面的縱向方向上相互錯(cuò)位排列；在第三組織中，綠點(diǎn)組織相較于白色的第三主組織上凸。

9、進(jìn)一步，所選擇的紗線包括：

10、經(jīng)紗：白圓形滌綸漁絲，有光；

11、緯紗a：透明tpu單絲，有光；

12、緯紗b：綠色滌綸低彈輕網(wǎng)dty，半光；

13、緯紗c：熒光綠滌綸紗，半消光；

14、緯紗d：白色滌綸重網(wǎng)dty，半光；

15、緯紗e：信號(hào)藍(lán)色滌綸低彈重網(wǎng)dty，半光；

16、緯紗f：白圓形錦綸釣魚絲，有光；

17、緯紗g：白色滌綸環(huán)保微網(wǎng)dty+氨綸(空)，半光；

18、緯紗a和緯紗g為高收縮性紗線，緯紗f為低收縮性紗線，緯紗b、c、d、e的收縮性低于緯紗a和緯紗g、且高于緯紗f。

19、進(jìn)一步，用于織造鞋面的綠色紗線，在第一組織中用于構(gòu)成綠色的第一主組織，在第三組織中用于構(gòu)成綠點(diǎn)組織；用于織造鞋面的白色紗線，在第一組織中用于構(gòu)成白點(diǎn)組織，在第三組織中用于構(gòu)成白色的第三主組織；第一組織中的白點(diǎn)組織與第三組織中的綠點(diǎn)組織在排列方向上一致，以達(dá)到過渡效果。

20、進(jìn)一步，緯紗a與經(jīng)紗交織后形成梭織鞋面的表層，緯紗g與經(jīng)紗交織后形成梭織鞋面的里層，緯紗f與梭織鞋面的表層和里層相互交織，形成梭織鞋面的中間層，緯紗b、c、d、e與經(jīng)紗相互交織，并與緯紗a、緯紗g和緯紗f共同組合形成梭織鞋面上的第一組織、第二組織和第三組織。

21、進(jìn)一步，第一組織中第一主組織的經(jīng)紗緯紗交織方法為：緯紗a三浮一沉，緯紗b七浮一沉，緯紗c一浮十五沉，緯紗d一浮十五沉，緯紗e一浮七沉，緯紗f一浮一沉，緯紗g一浮七沉；第一組織中白點(diǎn)組織的經(jīng)紗緯紗交織方法為：在第一主組織的經(jīng)紗緯紗交織方法的基礎(chǔ)上，減少緯紗b的組織點(diǎn)的上浮數(shù)量。

22、進(jìn)一步，第三組織中第三主組織的經(jīng)紗緯紗交織方法為：緯紗a三浮一沉，緯紗b一浮七沉，緯紗c不規(guī)律沉浮且下沉組織點(diǎn)的數(shù)量大于上浮組織點(diǎn)的數(shù)量，緯紗d一浮一沉，緯紗e一浮七沉，緯紗f一浮一沉，緯紗g一浮七沉；第三組織中綠點(diǎn)組織的經(jīng)紗緯紗交織方法為：在第三主組織的經(jīng)紗緯紗交織方法的基礎(chǔ)上，增加緯紗b的組織點(diǎn)的上浮數(shù)量，減少緯紗d的組織點(diǎn)上浮數(shù)量。

23、進(jìn)一步，第二組織中第二主組織的經(jīng)紗緯紗交織方法為：緯紗a三浮一沉，緯紗b一浮七沉，緯紗c一浮三沉一浮一沉一浮一沉，緯紗d不規(guī)律沉浮且下沉組織點(diǎn)的數(shù)量大于上浮組織點(diǎn)的數(shù)量，緯紗e一浮七沉，緯紗f一浮一沉，緯紗g一浮七沉；第二組織中仿刺繡組織的經(jīng)紗緯紗交織方法為：緯紗e全部上浮，緯紗b、c、d全部下沉，緯紗a、f、g除必要上浮的組織點(diǎn)外，其他組織點(diǎn)均下沉。

24、進(jìn)一步，對(duì)梭織鞋面坯布進(jìn)行染整包括：將梭織鞋面坯布從織機(jī)上取下進(jìn)行高溫定型，定型溫度為110-230攝氏度。

25、一種梭織鞋面，使用以上所述的織造方法織造而成。

26、本發(fā)明的梭織鞋面的織造方法能夠通過梭織工藝一體織成具有復(fù)合功能和豐富視覺效果的三層梭織鞋面，不僅生產(chǎn)效率高，鞋面的整體質(zhì)感也得到提升。通過對(duì)紗線特性的選擇、對(duì)鞋面組織和組織織法的綜合設(shè)計(jì)以及染整工藝的相互配合，使制成的梭織鞋面既保持了良好的布面勻衡性，又具有優(yōu)異的功能特性和視覺美感。鞋面整體挺括有型，同時(shí)不會(huì)對(duì)人體足部產(chǎn)生較大的束縛感，在視覺效果上也呈現(xiàn)出順滑流暢的立體美感。

技術(shù)特征：

1.一種梭織鞋面的織造方法，其特征在于，包括以下步驟：

2.如權(quán)利要求1所述的梭織鞋面的織造方法，其特征在于，在第一組織中，綠色的第一主組織相較于白點(diǎn)組織上凸；在第二組織中，仿刺繡組織由多個(gè)尖角形狀的凸起結(jié)構(gòu)規(guī)律排列而成，尖角部位朝向鞋面的足趾方向設(shè)置，相鄰兩排凸起結(jié)構(gòu)的尖角部位在鞋面的縱向方向上相互錯(cuò)位排列；在第三組織中，綠點(diǎn)組織相較于白色的第三主組織上凸。

3.如權(quán)利要求1所述的梭織鞋面的織造方法，其特征在于，所選擇的紗線包括：

4.如權(quán)利要求3所述的梭織鞋面的織造方法，其特征在于，用于織造鞋面的綠色紗線，在第一組織中用于構(gòu)成綠色的第一主組織，在第三組織中用于構(gòu)成綠點(diǎn)組織；用于織造鞋面的白色紗線，在第一組織中用于構(gòu)成白點(diǎn)組織，在第三組織中用于構(gòu)成白色的第三主組織；第一組織中的白點(diǎn)組織與第三組織中的綠點(diǎn)組織在排列方向上一致，以達(dá)到過渡效果。

5.如權(quán)利要求3所述的梭織鞋面的織造方法，其特征在于，緯紗a與經(jīng)紗交織后形成梭織鞋面的表層，緯紗g與經(jīng)紗交織后形成梭織鞋面的里層，緯紗f與梭織鞋面的表層和里層相互交織，形成梭織鞋面的中間層，緯紗b、c、d、e與經(jīng)紗相互交織，并與緯紗a、緯紗g和緯紗f共同組合形成梭織鞋面上的第一組織、第二組織和第三組織。

6.如權(quán)利要求3至5中任一所述的梭織鞋面的織造方法，其特征在于，第一組織中第一主組織的經(jīng)紗緯紗交織方法為：緯紗a三浮一沉，緯紗b七浮一沉，緯紗c一浮十五沉，緯紗d一浮十五沉，緯紗e一浮七沉，緯紗f一浮一沉，緯紗g一浮七沉；第一組織中白點(diǎn)組織的經(jīng)紗緯紗交織方法為：在第一主組織的經(jīng)紗緯紗交織方法的基礎(chǔ)上，減少緯紗b的組織點(diǎn)的上浮數(shù)量。

7.如權(quán)利要求6所述的梭織鞋面的織造方法，其特征在于，第三組織中第三主組織的經(jīng)紗緯紗交織方法為：緯紗a三浮一沉，緯紗b一浮七沉，緯紗c不規(guī)律沉浮且下沉組織點(diǎn)的數(shù)量大于上浮組織點(diǎn)的數(shù)量，緯紗d一浮一沉，緯紗e一浮七沉，緯紗f一浮一沉，緯紗g一浮七沉；第三組織中綠點(diǎn)組織的經(jīng)紗緯紗交織方法為：在第三主組織的經(jīng)紗緯紗交織方法的基礎(chǔ)上，增加緯紗b的組織點(diǎn)的上浮數(shù)量，減少緯紗d的組織點(diǎn)上浮數(shù)量。

8.如權(quán)利要求3或5所述的梭織鞋面的織造方法，其特征在于，第二組織中第二主組織的經(jīng)紗緯紗交織方法為：緯紗a三浮一沉，緯紗b一浮七沉，緯紗c一浮三沉一浮一沉一浮一沉，緯紗d不規(guī)律沉浮且下沉組織點(diǎn)的數(shù)量大于上浮組織點(diǎn)的數(shù)量，緯紗e一浮七沉，緯紗f一浮一沉，緯紗g一浮七沉；第二組織中仿刺繡組織的經(jīng)紗緯紗交織方法為：緯紗e全部上浮，緯紗b、c、d全部下沉，緯紗a、f、g除必要上浮的組織點(diǎn)外，其他組織點(diǎn)均下沉。

9.如權(quán)利要求1至5中任一所述的梭織鞋面的織造方法，其特征在于，對(duì)梭織鞋面坯布進(jìn)行染整包括：將梭織鞋面坯布從織機(jī)上取下進(jìn)行高溫定型，定型溫度為110-230攝氏度。

10.一種梭織鞋面，其特征在于，使用權(quán)利要求1至9中任一所述的織造方法織造而成。

技術(shù)總結(jié)
本發(fā)明公開了一種梭織鞋面的織造方法，包括：設(shè)計(jì)梭織鞋面的圖樣和組織結(jié)構(gòu)，梭織鞋面包括第一組織、第二組織和第三組織，第一組織位于鞋面的外側(cè)邊緣和內(nèi)側(cè)邊緣處，第二組織位于鞋面外側(cè)邊緣與內(nèi)側(cè)邊緣之間的中部區(qū)域，第三組織位于第一組織和第二組織之間的過渡區(qū)域，第一組織包括綠色的第一主組織和散布在第一主組織上的多個(gè)白點(diǎn)組織，第二組織包括第二主組織和排布在第二主組織上的仿刺繡組織，第三組織包括白色的第三主組織和散布在第三主組織上的多個(gè)綠點(diǎn)組織；選擇紗線；使用所選紗線織造梭織鞋面坯布；對(duì)織成的梭織鞋面坯布進(jìn)行染整；對(duì)染整后得到的梭織鞋面面料進(jìn)行激光切割。本發(fā)明可通過梭織工藝一體織成美觀且功能好的三層梭織鞋面。

技術(shù)研發(fā)人員：卓麗瓊
受保護(hù)的技術(shù)使用者：福建華峰新材料有限公司
技術(shù)研發(fā)日：
技術(shù)公布日：2025/4/6
