本發明涉及布片折疊，尤其涉及一種褲腰自動折疊互扣裝置及方法。

背景技術：

1、在牛仔褲腰的縫制過程中，需要對褲腰的兩層布片進行折疊并相互對扣，然后進行縫制。目前大多是由人手工對褲腰進行折疊互扣縫制。其中折疊互扣工藝對工人的技能熟練度有較高的要求，且需要花費較長的時間，嚴重影響了整條生產線的生產效率。

技術實現思路

1、針對上述現有技術的缺陷，本發明的目的在于提供一種褲腰自動折疊互扣裝置，其能夠自動完成褲腰的折疊互扣。

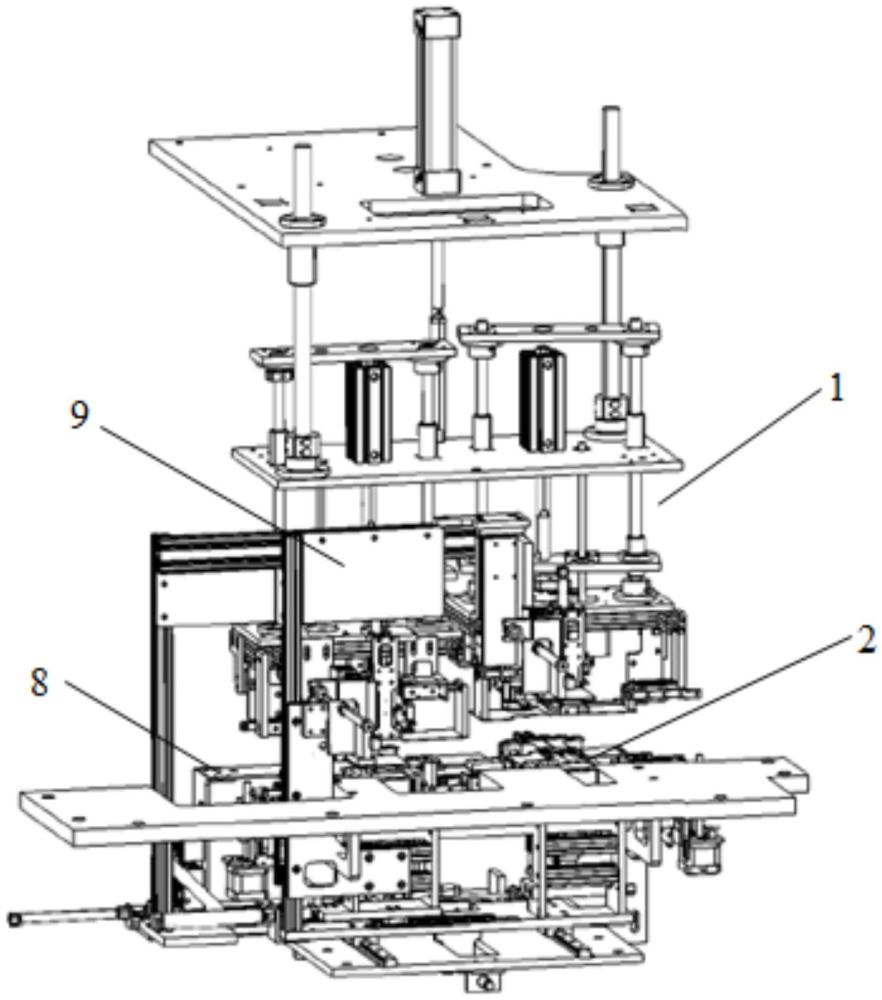

2、本發明提供了一種褲腰自動折疊互扣裝置，用于折疊褲腰的上布片和下布片，包括上折疊機構、下折疊機構和上折疊送料機構；所述上折疊機構包括上折疊單元，所述上折疊單元包括可上下移動的浮動安裝板，所述浮動安裝板上安裝有上扣邊推板組件、上直邊推板組件、上型腔組件、上固定推板組件、上型腔擋布組件、上擴邊組件和上夾鉗組件；所述上型腔組件包括安裝在所述浮動安裝板下方的上型腔板，所述上型腔板的底部設有用于容納所述上布片的上型腔，所述上布片可拆卸安裝于所述上型腔；所述上型腔擋布組件和上扣邊推板組件用于折疊上布片對扣邊，所述上直邊推板組件和上固定推板組件用于折疊上布片非對扣邊；所述上擴邊組件用于對折疊所述上布片對扣邊形成的夾縫的形狀進行整形；所述上夾鉗組件用于將褲門襟放置在所述上布片和下布片之間；所述下折疊機構包括下折疊單元，所述下折疊單元設置在所述上折疊單元的下方，其包括下型腔板、下側邊推板組件、下扣邊推板組件、下直邊推板組件和下型腔擋布組件，所述下型腔板的頂部設有用于容納所述下布片的下型腔，所述下型腔與上型腔上下相對設置，且與負壓機構相連通，用于對所述下布片進行負壓吸附固定；所述下型腔擋布組件和下側邊推板組件用于折疊下布片第一非對扣邊，所述下扣邊推板組件用于折疊下布片對扣邊；所述下直邊推板組件(54)用于對所述下布片(7)進行限位；所述上扣邊推板組件包括上扣邊推板驅動源、與所述上扣邊推板驅動源傳動連接的上扣邊推板、上扣邊升降驅動源、與所述上扣邊升降驅動源傳動連接的上扣邊導向驅動源、與所述上扣邊導向驅動源傳動連接的上扣邊舌板驅動源、以及與所述上扣邊舌板驅動源傳動連接的上扣邊舌板；所述上直邊推板組件、上固定推板組件和下直邊推板組件均包括推板驅動源、以及與推板驅動源傳動連接的推板；所述上型腔擋布組件和下型腔擋布組件均包括擋布?jí)K驅動源、以及在所述擋布?jí)K驅動源的驅動下上下移動的擋布?jí)K，所述擋布?jí)K可穿過所述上型腔板或下型腔板，進入所述上型腔或下型腔；所述上擴邊組件包括上擴邊桿、用于驅動所述上擴邊桿靠近或遠離所述上型腔組件的上擴邊桿第一驅動源、以及用于驅動所述上擴邊桿沿所述夾縫的延伸方向平移的上擴邊桿第二驅動源；所述上夾鉗組件包括夾鉗夾爪、用于驅動所述夾鉗夾爪平移的上夾鉗平移驅動源、以及用于驅動所述夾鉗夾爪上下移動的上夾鉗升降驅動源；所述下側邊推板組件包括下側邊限位驅動源、下側邊升降驅動源以及在所述下側邊升降驅動源的驅動下同步上下移動的下側邊舌板驅動源和下側邊推板驅動源，所述下側邊舌板驅動源與下側邊舌板傳動連接，所述下側邊推板驅動源與下側邊推板傳動連接；所述下側邊限位驅動源設置在所述下側邊舌板和下型腔之間，其用于限制所述下側邊舌板的行程；所述下扣邊推板組件包括下扣邊升降驅動源、與所述下扣邊升降驅動源傳動連接的下扣邊導向驅動源、與所述下扣邊導向驅動源傳動連接的下扣邊推板驅動源、以及與所述下扣邊推板驅動源傳動連接的下扣邊推板；所述上折疊送料機構包括設置在所述上型腔組件下方的上折疊送料單元，所述上折疊送料單元包括避讓驅動組件、與所述避讓驅動組件傳動連接的上折疊送料驅動源、以及與所述上折疊送料驅動源傳動連接的上折疊送料板，所述上折疊送料板的頂部設有若干根送料針；所述避讓驅動組件用于驅動所述上折疊送料驅動源和上折疊送料板同時靠近或遠離所述上型腔組件，所述上折疊送料驅動源用于驅動所述上折疊送料板進入或退出所述上型腔。

3、優選地，所述上型腔組件還包括針刺驅動源、以及在所述針刺驅動源的驅動下上下移動的針刺塊，所述針刺塊的下端設有固定針，所述固定針穿設于所述上型腔板；當所述針刺驅動源驅動所述針刺塊下移時，所述固定針進入所述上型腔內，對所述上布片進行針刺固定。

4、優選地，所述上型腔板的頂部設有針刺導向塊，所述針刺導向塊具有斜面，所述針刺塊滑動設置在所述斜面上，所述固定針與所述上型腔板的下表面之間具有一夾角；所述針刺驅動源連接有針刺壓塊，所述針刺壓塊與針刺塊相抵接。

5、優選地，所述上型腔與負壓機構相連通，用于對所述上布片進行負壓吸附固定。

6、優選地，所述上型腔組件還包括與所述浮動安裝板傳動連接的頂升驅動源，所述上型腔板上開有與所述上型腔相連通的通孔，所述頂升驅動源的輸出端可穿過所述通孔，將所述上布片向所述下布片壓緊。

7、優選地，所述避讓驅動組件包括用于驅動所述上折疊送料驅動源和上折疊送料板同時上下移動的第一上折疊避讓驅動源、以及用于驅動所述第一上折疊避讓驅動源、上折疊送料驅動源和上折疊送料板同時平移的第二上折疊避讓驅動源。

8、優選地，還包括壓料型腔移動機構，所述壓料型腔移動機構包括型芯平移驅動源、與所述型芯平移驅動源傳動連接的壓料移動底板、設置在所述壓料移動底板上的折疊型芯單元、以及與所述壓料移動底板傳動連接的壓料單元，所述型芯平移驅動源用于驅動所述壓料移動底板靠近或遠離所述下型腔板，所述折疊型芯單元包括安裝在所述壓料移動底板上的折疊型芯，所述折疊型芯上設有若干個吸風孔；所述壓料單元設置在所述折疊型芯單元上方，其包括可移動的壓料板，所述壓料板可靠近或遠離所述折疊型芯。

9、優選地，所述折疊型芯單元和壓料單元的數量均為兩個，包括設置在所述壓料移動底板上的左下折疊型芯單元和右下折疊型芯單元、設置在所述左下折疊型芯單元上方的左壓料單元、以及設置在所述右下折疊型芯單元上方的右壓料單元；所述左下折疊型芯單元還包括設置在所述壓料移動底板上的壓料平移驅動源、以及滑動設置在所述壓料移動底板上的壓料伸縮底板，所述左壓料單元和左下折疊型芯單元的折疊型芯均設置在所述壓料伸縮底板上，所述壓料伸縮底板在所述壓料平移驅動源的驅動下靠近或遠離所述右下折疊型芯單元。

10、優選地，所述上折疊機構包括兩個所述上折疊單元，所述下折疊機構包括兩個所述下折疊單元，所述上折疊送料機構包括兩個所述上折疊送料單元。

11、本發明還提供了一種褲腰自動折疊互扣方法，使用前述的褲腰自動折疊互扣裝置，所述褲腰自動折疊互扣方法包括以下步驟：

12、上料：將所述下布片放置于所述下型腔，將所述上布片放置于所述上折疊送料板，將所述褲門襟放置于所述夾鉗夾爪；所述上折疊送料驅動源驅動所述上折疊送料板上移，將所述上布片送入所述上型腔，所述上型腔組件移取所述上布片，所述上折疊送料驅動源驅動所述上折疊送料板下移，所述上布片與送料針?lè)蛛x，所述避讓驅動組件驅動所述上折疊送料板遠離所述上型腔組件；所述上型腔擋布組件的擋布?jí)K驅動源驅動其擋布?jí)K向下移動，所述擋布?jí)K穿過所述上型腔，使所述上布片對扣邊向下彎折；所述下布片因負壓作用吸附固定在所述下型腔內，所述下側邊推板組件驅動所述下側邊舌板壓在所述下布片上；

13、上折疊單元折疊：所述上直邊推板組件和上固定推板組件的推板驅動源驅動兩者的推板朝所述上型腔平移，將所述上布片非對扣邊向內折疊；所述夾鉗夾爪閉合并夾緊所述褲門襟，使所述褲門襟緊貼于與所述上布片非對扣邊的底部；所述上扣邊推板驅動源驅動所述上扣邊推板朝所述上型腔平移，將上布片對扣邊非對扣側向內折疊；所述上扣邊升降驅動源驅動所述上扣邊舌板驅動源移動至預折高度，所述上扣邊舌板驅動源驅動所述上扣邊舌板朝所述上型腔平移，將上布片對扣邊對扣側向內預折疊；所述上擴邊組件驅動所述上擴邊桿進入所述夾縫中，對所述夾縫的形狀進行整形，隨后所述上擴邊組件驅動所述上擴邊桿復位；

14、下折疊單元折疊：所述下直邊推板組件的推板驅動源驅動其推板壓在所述下布片上，所述下側邊推板組件驅動所述下側邊舌板退出所述下型腔；所述下型腔擋布組件的擋布?jí)K驅動源驅動其擋布?jí)K向上移動，所述擋布?jí)K穿過所述下型腔，使所述下布片第一非對扣邊向上彎折；所述下側邊升降驅動源驅動所述下側邊舌板驅動源和下側邊推板驅動源上移，所述下側邊舌板驅動源和下側邊推板驅動源分別驅動所述下側邊舌板和下側邊推板朝所述下型腔平移，所述下側邊推板進入下型腔，同時所述下側邊限位驅動源限制所述下側邊舌板的行程，使所述下側邊舌板部分進入所述下型腔，將所述下布片第一非對扣邊向內折疊；

15、預扣：所述浮動安裝板下移至預扣高度，所述下扣邊升降驅動源驅動所述下扣邊推板移動至預折高度，所述下扣邊推板驅動源驅動所述下扣邊推板朝所述下型腔平移，將所述下布片對扣邊插入所述夾縫中，使所述下布片對扣邊和上布片對扣邊對扣側預扣；

16、互扣：所述浮動安裝板上移至合片高度；在所述浮動安裝板上移的過程中，所述上扣邊升降驅動源驅動所述上扣邊舌板移動至與所述上扣邊推板相同的高度，所述上扣邊導向驅動源驅動所述上扣邊舌板完全進入所述上型腔；與此同時，所述下扣邊升降驅動源驅動所述下扣邊推板移動至與所述下直邊推板相同的高度，所述下扣邊導向驅動源驅動所述下扣邊推板完全進入所述下型腔。

17、本發明的有益之處在于：通過設置上折疊機構、下折疊機構和上折疊送料機構，能夠?qū)ρ澭纳喜计拖虏计来芜M(jìn)行折疊、預扣和互扣，實現了褲腰的自動化折疊互扣，通過自動化代替了傳統的人工折疊互扣，有效減少耗費的時間及人力，大幅提高褲腰的生產效率，且能可靠地保證牛仔褲的縫品質量。并且，本發明可靠地實現了上布片和下布片的折疊互扣，使得加工的產品更加穩定，過程可控，形狀更加緊湊。
