本發明涉及一種建筑物支撐裝置，特別涉及一種用于新型防水外墻安裝裝置。

背景技術：

建筑物的外圍護層有不同種類，有的自身就有防水的作用，有的則沒有，這樣就需要建立專門的防水層。當建筑物的屋面或幕墻采用外墻防水膠時，就必須有支撐件穿過外墻防水膠為其上面的結構提供支撐。

支撐件穿越外墻防水膠時，關鍵的一個問題是防水處理。如果防水處理處理的不好，就會使建筑物的維護變得很困難，尤其是大型建筑物，其屋面往往都是很復雜。常用的防水處理方法就是給穿過外墻防水膠的支撐件涂上一層防水材料或在支撐件與外墻防水膠相接觸的根部作防水處理，然后支撐件就可以和外墻防水膠上面的屋面結構直接固定在一起，但是它們之間的安裝位置是不可調的。這樣的防水處理方法效果不好，容易產生漏水現象。另外，由于支撐件和外墻防水膠上面的屋面結構之間的安裝位置不可調，給屋面的安裝帶來了不便。

為此需要一種改進的屋面支撐裝置來克服上述缺陷。

技術實現要素：

本發明的目的就是提供一種可以實現建筑物外墻有效防水、結構簡單、安裝效率高的新型新型防水外墻安裝裝置。

本發明用于新型防水外墻安裝裝置包括主體，套在主體上的密封系統和位于密封系統的外側并固定在主體上的固定定位裝置。

在本發明的一個實施例中，固定定位裝置由兩個對稱的半圓環構件組成。半圓環構件的兩端是平壁，而中部向外拱起，并呈半圓形。固定定位裝置的這兩個半圓環構件合在一起，圍住了主體，并通過可拆卸連接器固定在一起。此外，固定定位裝置可以沿著主體進行上下移動和圓周方向旋轉。

附圖說明

圖1是本發明用于新型防水外墻安裝裝置的一個實施例的立體示意圖；

圖2是圖1所示的本發明實施例中固定定位裝置的結構示意圖。

具體實施方式

現結合附圖來描述本發明的實施例，以此來詳細說明本發明的技術特征及其優點。其中，不同圖中相同的數字代表相似的部分。

本發明用于新型防水外墻安裝裝置，其包括主體，套在主體上的密封系統和位于密封系統的外側并固定在主體上的固定定位裝置。密封系統可以與建筑物上的外墻防水膠形成一體，而固定定位裝置則可以在主體上進行上下移動和圓周方向旋轉，從而使本裝置既能實現不破壞外墻防水膠的效果，又能根據屋面安裝的需要調整屋面結構的安裝位置。

參考圖1，作為本發明用于新型防水外墻安裝裝置的一個實施例，該裝置包括主體21、密封系統22及固定定位裝置23。如圖所示，主體21被固定在建筑物的主體鋼結構12上，并穿過了由PVC柔性防水卷材制成的外墻防水膠11。密封系統22套在主體21上，使密封系統22上的圓柱形凹槽將主體21越過外墻防水膠11的部分完全包住。因而密封系統22的底部邊緣部分能接觸到外墻防水膠11的表面，這樣就可以用熱融焊方式將密封系統22固定在外墻防水膠11上，并使兩者形成一個整體。固定定位裝置23通過可拆卸連接器200固定在其上裝有密封系統22的主體21上。可拆卸連接器200沒有被擰緊之前，固定定位裝置23可以沿著主體21上下的移動，也可以圍繞它進行360度的旋轉。固定定位裝置23又與屋面支撐結構的方通13固定在一起。

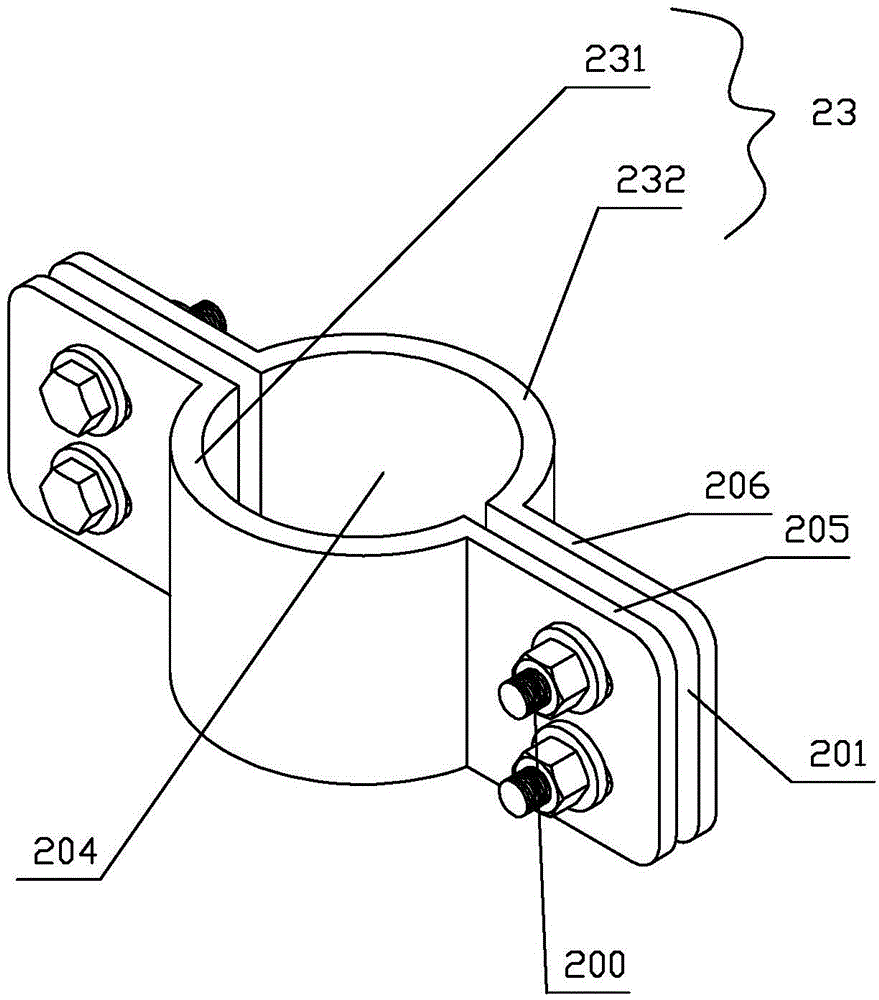

圖2是上述實施例中固定定位裝置23的結構示意圖。如圖所示，固定定位裝置23由兩個相互對稱的半圓環構件231和232組成。半圓環構件231和232的中間都向外拱起，并形成半圓形。當半圓環構件231和232合在一起時，在其中間就形成一個圓柱形的通孔204，它可以包容上述主體21。半圓環構件231和232的兩端還各有一個平壁205和206。可拆卸連接器200穿過平壁205和206將半圓環構件231和232固定在一起。當固定定位裝置23固定在上述的主體21上時，半圓環構件231和232之間還留有空隙201。當固定定位裝置23與其它結構相連時，可以將其它結構上用來連接的部分插入空隙201中，這樣就可以通過可拆卸連接器200使固定定位裝置與其它結構固定在一起。

在本發明用于新型防水外墻安裝裝置的另一個實施例中，當固定定位裝置23與外部結構相連時，外部結構固定在固定定位裝置23的半圓環構件231或232的外側，同樣的也用可拆卸連接器200將兩者固定在一起。

以上所揭露的僅為本發明的較佳實施例而已,當然不能以此來限定本發明之權利范圍,因此依本發明申請專利范圍所作的等同變化,仍屬本發明所涵蓋的范圍。
