本發明屬于家裝用品中的地板。

背景技術：

目前的地板，主要有實木地板和復合地板，也有用竹子為原料做的地板，多是用竹子劈成薄片后層壓而成，其實質是層壓板。 其實，竹子有既耐磨又光滑的外皮，很適宜做地板。

技術實現要素：

本發明把竹子做成長方形竹塊后拼合成地板，保留竹子的外皮作為地板表面，充分發揮了竹子的外皮既耐磨又光滑的優勢，而且地板表面不用油漆，是真正的免漆地板。

地板表面竹子的自然圓柱面，還能起到足底保健按摩的作用。

本發明還給出了把圓柱面曲率半徑不同的長方形竹塊分揀開來的機械結構和分揀方法。

附圖說明：

附圖1為本發明竹地板一塊長方形竹塊的示意圖。

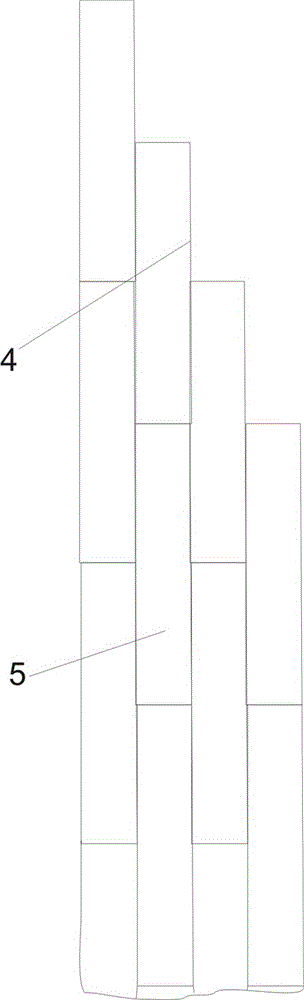

附圖2為本發明竹地板一塊成品地板的局部示意圖。

附圖3為本發明竹地板現場鋪裝的示意圖

附圖4為本發明用于分揀的機械的結構和分揀方法的示意圖

附圖5為附圖4的左向剖視圖

具體實施方式:

竹子做成順竹纖維方向的長方形竹塊,并在其側面加工拼接用的凹凸線，作為鋪地板之用。長方形竹塊的長和寬應該在保證質量和合理用材的原則下來制定適當?shù)膸讬n規格,長應在在200-350mm之間，寬應在20-35mm之間，而同批產品必需統一尺寸。

為更適合竹材的特性，也可以不在長方形竹塊的側面加工凹凸線,而是在其兩側面各鉆一排銷釘孔(2)，作為相互連接之用;

為適應鋪裝習慣,也可以將長方形竹塊(1)拼合成普通地板大小后成品，其拼合方法為:

將長方形竹塊(1)順竹纖維方向排成統一長度的行，3-4行并排拼成一塊成品地板(5)； 拼接時，并排的兩行之間在長度方向上后行比前行退后半塊長方形竹塊(1)，行與行之間用銷釘孔(2)中插入銷釘(3)連接，制成的成品地板(5)兩端成階梯狀(4)，。

成品地板(5)整體鋪設時，兩端的階梯狀(4)首尾相接，連續延伸，，成品地板(5)的兩側面和階梯狀處原有的銷釘孔(2)則作為整體鋪設的相互連接之用。

長方形竹塊(1)的同批產品不僅長、寬和厚需要統一尺寸，并且還需保證其圓柱面(16)的曲率半徑也要基本一致， 本發明為了保持竹子外皮既耐磨又光滑的優勢，不對其圓柱面(16)進行統一曲率半徑的切削加工，而是把圓柱面(16)的曲率半徑不同的長方形竹塊（1）分揀開來，分批使用。

圖4表示了用于分揀的機械的結構和分揀方法：

料斗（6）工作時在導軌（11）上移動，料斗（6）下面有兩塊檔板（8）檔住長方形竹塊(6)圓柱面(16)的兩邊，這時圓柱面(16)的最低點的位置是由其曲率半徑?jīng)Q定的，曲率半徑大的，最低點的位置就高，曲率半徑小的，最低點的位置就低；

5塊分揀板按裝在導軌（11）的下面，它們互相間的距離略長于長方形竹塊(1)的長度,分揀板和導軌(11)之間的距離（7）根據長方形竹塊 (1)的圓柱面(16)的最低點的位置進行細致的調整，每一塊右邊的分揀板和導軌之間的距離（7）都比左邊的分揀板和導軌之間的距離（7）減少0.25mm；

分揀時，通過料斗（8）在導軌（11）上的移動，不合格的曲率半徑太小的長方形竹塊(1)會被最左邊第一塊分揀板（10）擋住，落在在第一淘汰槽（17）內，合格的曲率半徑最小的長方形竹塊(1)會通過第一塊分揀板（10）而被第二塊分揀板（12）擋住，落在第一分流槽（18）內，曲率半徑稍大的長方形竹塊(1)會通過第二塊分揀板（12）而被第三塊分揀板（13）擋住，落在第二分流槽（19）內，曲率半徑更大的長方形竹塊(1)會通過第三塊分揀板（13）而被第四塊分揀板（14）擋住，落在第三分流槽（20）內，最后，不合格的曲率半徑太大的長方形竹塊 (1)會通過第四塊分揀板（14）而被第五塊分揀板(15)擋住，落在第二淘汰槽（21）內。通過分揀的長方形竹塊(1)經分流槽分別進入下道工序，保證了同批次的長方形竹塊 (1)的圓柱面(16)有基本上統一的曲率半徑。
