本發明涉及建筑施工用物料平臺，具體是一種爬升式物料平臺。

背景技術：

現階段施工使用物料平臺的方式是利用型材從適當位置伸出固定，然后鋪設板件后使用，施工過程需要隨建筑物主體高度的增加重復施工，反復拆解、搭建的施工可能造成組裝不完全，存在安全隱患，增加施工成本。

技術實現要素：

本發明旨在解決上述問題，從而提供一種不需要重復搭建、降低生產成本、保證施工安全的爬升式物料平臺。

本發明解決所述問題，采用的技術方案是：

一種爬升式物料平臺，包括平臺本體，還包括導軌和托架，導軌安裝在建筑物外墻上，導軌上安裝有齒條，托架上安裝有驅動電機，驅動電機的輸出端設有與齒條配合的齒輪，托架通過滾輪能夠沿導軌上下移動，平臺本體安裝在托架上。

采用上述技術方案的本發明，與現有技術相比，其突出的特點是：

①規范了物料平臺的使用方式。

②一次搭建完成后不需重復搭建，提高生產率。

③保證施工過程中的安全。

④節省時間和原材料，降低生產成本。

作為優選，本發明更進一步的技術方案是：

平臺本體的工作箱包括固定箱和活動箱，固定箱安裝在托架上，活動箱通過鉸鏈與固定箱連接，托架頂端安裝有起吊電動機，起吊電機通過鋼絲繩與活動箱連接，固定箱和活動箱上分別安裝有護欄，平臺在不使用時，活動箱能夠通過起吊電機由鋼絲繩牽引收起，在需要使用的的時候，活動箱能夠放下，這種可折疊設計不占用空間，消除了現有技術中物料平臺只能保持伸出狀態存在的安全隱患。

托架包括吊裝節、驅動節、底托，吊裝節通過連接板與驅動節連接，吊裝節和驅動節上分別安裝有滾輪，底托通過螺栓固定在驅動節上，起吊電機通過螺栓安裝在吊裝節上，驅動電機通過螺栓安裝在驅動節上，固定箱通過螺栓固定在底托上，驅動電機通過齒輪齒條傳動帶動整體設備升降。

護欄通過插接件分別與固定箱、活動箱固定連接，在活動箱收起時能夠將護欄同樣收起，方便活動箱收起。

還包括遙控器，遙控器上安裝有無線信號發射器，起吊電機和驅動電機上分別安裝有無線信號接收器，通過無線遙控方式控制物料平臺的升降和工作箱的折疊和展開，使操作人員可撤離到安全范圍內操控，保證施工安全，消除安全隱患。

附圖說明

圖1 是本發明實施例結構示意圖；

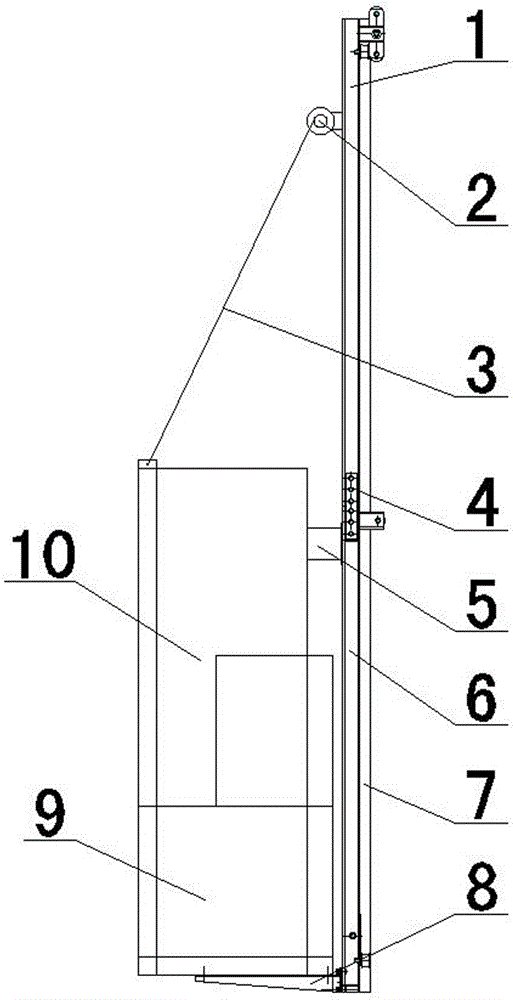

圖2 是本發明實施例工作箱折疊時的結構示意圖；

圖3 是本發明實施例軌道的局部放大結構示意圖；

圖4 是本發明實施例遙控器無線信號傳輸的結構示意圖；

圖中：吊裝節1；起吊電機2；鋼絲繩3；連接板4；驅動電機5；驅動節6；導軌7；底托8；固定箱9；活動箱10；護欄11；齒條12；無線信號接收器13；無線信號發射器14；遙控器15。

具體實施方式：

下面結合實施例對本發明作進一步說明，目的僅在于更好地理解本發明內容，因此，所舉之例并不限制本發明的保護范圍。

參見圖1、圖2、圖3、圖4，導軌7安裝在建筑物外墻上，導軌7上安裝有齒條12，托架包括吊裝節1、驅動節6、底托8，吊裝節1通過連接板4與驅動節6連接，底托8通過螺栓固定在驅動節6上，起吊電機2通過螺栓安裝在吊裝節1上，驅動電機5通過螺栓安裝在驅動節6上，驅動電機5的輸出端設有與齒條12配合的齒輪，吊裝節1和驅動節6通過滾輪能夠沿導軌7上下移動，平臺本體的工作箱包括固定箱9和活動箱10，固定箱9通過螺栓固定在底托8上，活動箱10通過鉸鏈與固定箱9連接，起吊電機2通過鋼絲繩3與活動箱10連接，驅動電機5通過齒輪齒條傳動帶動整體設備升降，平臺在不使用時，活動箱10能夠通過起吊電機2由鋼絲繩3牽引收起，在需要使用的的時候，活動箱10能夠放下，這種可折疊設計不占用空間，消除了現有技術中物料平臺只能保持伸出狀態存在的安全隱患，固定箱9和活動箱10上分別通過插接件安裝有護欄11，在活動箱10收起時能夠將護欄11同樣收起，方便活動箱10收起，遙控器15上安裝有無線信號發射器14，起吊電機2和驅動電機5上分別安裝有無線信號接收器13，工作人員可撤離到安全范圍內通過無線遙控方式控制物料平臺的升降和工作箱的折疊和展開。

本裝置規范了物料平臺的使用方式，一次搭建完成后不需重復搭建，提高了生產率，保證了施工過程中的安全，節省了時間和原材料，降低了生產成本，可折疊設計，平臺在不使用情況下可以收起，不占用空間，操作人員通過無線操作技術可撤離到安全范圍內控制物料平臺的升降和展開、折疊。

以上所述僅為本發明較佳可行的實施例而已，并非因此局限本發明的權利范圍，凡運用本發明說明書及其附圖內容所作的等效變化，均包含于本發明的權利范圍之內。
