本實用新型涉及一種墻體結構，尤其是涉及一種由面板、墻體和連接件組成的免拆模現澆泡沫混凝土墻體結構。

背景技術：

中國專利CN204174794U公開了這樣一種免拆模現澆墻體結構，其結構特點是：包括面板、墻體和連接桿，在位于墻體兩側分別設置有面板，墻體兩側面板之間通過連接桿連接，連接桿置于墻體內，在所述面板周邊設置有起加強和連接作用的折邊，在折邊上按規(guī)定距離設有多個插孔，設置成U形狀的連接桿兩端通過插孔將墻體同一側的相鄰面板連接且與墻體另一側的面板連接。由于面板周邊設置有起加強和連接作用的折邊，結構較為復雜，增了加工難度，從而易導致成本較高。

技術實現要素：

本實用新型的目的是提供一種結構簡單，制造安裝方便快捷并能降低成本的免拆模現澆泡沫混凝土墻體結構。

為達到上述目的，本實用新型一種免拆模現澆泡沫混凝土墻體結構，包括面板、墻體和連接桿，在位于墻體兩側分別設置有面板，墻體兩側面板之間通過連接桿連接，連接桿置于墻體內，在所述面板內表面上安裝有多個能起連接作用的連接座，在連接座之間至少設置有一根呈U形狀的連接桿。

所述多個連接桿之間通過連接塊連接。

將所述連接座設置成長方體狀，在長方體狀的連接座上設置有相互垂直且相通的方形通孔，便于連接桿一端插入，在相通的方形通孔內中心位置設置有一圓柱體，該圓柱體與沒有設置通孔的長方體狀兩表面連接且垂直于方形通孔，在圓柱體內設置便螺釘穿過且將連接座固定在面板上的小圓通孔。

所述連接座由大長方體和小長方體組成且構成橫截面呈階梯狀，大長方體一大表面與小長方體一表面連接，在與該連接處垂直的小長方體表面上設置有相互垂直且相通的通孔，便于連接桿一端插入，在大長方體另一大表面上設置有便于泡沫混凝土進入的呈U形狀的固定腳。

所述連接座由大長方體和小長方體組成且構成橫截面呈階梯狀，大長方體一大表面與小長方體一表面連接，在與該連接處垂直的小長方體表面上設置有相互垂直且相通的通孔，便于連接桿一端插入，在大長方體另一大表面上設置有能置于泡沫混凝土內的橫截面呈T狀的固定腳。

將所述連接桿彎鉤處設置成U形狀，使U形狀上的凹形槽內便于安置連接座上的圓柱體。

將所述連接桿彎鉤處設置成W形狀，使W形狀上的二個凹形槽內便于安置連接座上的圓柱體。

在所述連接塊上設置有二個便于連接桿彎鉤處插入的通孔，二個通孔在連接塊上呈8字形狀排列。

將所述連接桿彎鉤處橫截面設置成與通孔相對應的形狀。

采用這種結構后，由于在所述面板內表面上安裝有多個能起連接作用的連接座，在連接座之間至少設置有一根呈U形狀的連接桿。因此，達到結構簡單，制造安裝方便快捷并能降低成本的目的。

附圖說明

下面結合附圖和實施例對本實用新型作進一步的詳細說明。

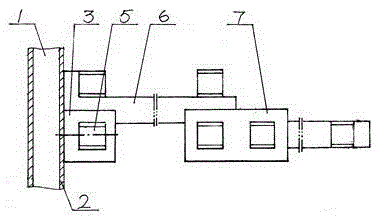

附圖1是本實用新型一種免拆模現澆泡沫混凝土墻體結構的主剖視示意圖。

附圖2是附圖1的俯剖視示意圖。

附圖3是附圖1的左剖視示意圖。

附圖4是本實用新型一種免拆模現澆泡沫混凝土墻體結構另一種實施方式的主剖視示意圖。

附圖5是附圖4的俯剖視示意圖。

附圖6是附圖4的左剖視示意圖。

圖中：1.墻體 2.面板 3.連接座 4.方形通孔 5.圓柱體 6.連接桿 7.連接塊 8. 固定腳。

具體實施方式

附圖1、附圖2和附圖3所示本實用新型一種免拆模現澆泡沫混凝土墻體結構，包括面板2、墻體1和連接桿6，在位于墻體1兩側分別設置有面板2，墻體1兩側面板2之間通過連接桿6連接，連接桿6置于墻體1內，在所述面板2內表面上安裝有多個能起連接作用的連接座3，在連接座3之間至少設置有一根呈U形狀的連接桿6。

所述多個連接桿6之間通過連接塊7連接。

將所述連接座3設置成長方體狀，在長方體狀的連接座3上設置有相互垂直且相通的方形通孔4，便于連接桿6一端插入，在相通的方形通孔4內中心位置設置有一圓柱體5，該圓柱體5與沒有設置通孔的長方體狀兩表面連接且垂直于方形通孔4，在圓柱體5內設置便螺釘穿過且將連接座3固定在面板2上的小圓通孔。

附圖4、附圖5和附圖6所示所述連接座3由大長方體和小長方體組成且構成橫截面呈階梯狀，大長方體一大表面與小長方體一表面連接，在與該連接處垂直的小長方體表面上設置有相互垂直且相通的通孔，便于連接桿6一端插入，在大長方體另一大表面上設置有便于泡沫混凝土進入的呈U形狀的固定腳8。

所述連接座3由大長方體和小長方體組成且構成橫截面呈階梯狀，大長方體一大表面與小長方體一表面連接，在與該連接處垂直的小長方體表面上設置有相互垂直且相通的通孔，便于連接桿6一端插入，在大長方體另一大表面上設置有能置于泡沫混凝土內的橫截面呈T狀的固定腳8。

將所述連接桿6彎鉤處設置成U形狀，使U形狀上的凹形槽內便于安置連接座3上的圓柱體5。

將所述連接桿6彎鉤處設置成W形狀，使W形狀上的二個凹形槽內便于安置連接座3上的圓柱體5。

在所述連接塊7上設置有二個便于連接桿6彎鉤處插入的通孔，二個通孔在連接塊7上呈8字形狀排列。

將所述連接桿6彎鉤處橫截面設置成與通孔相對應的形狀。
