本發明涉及一種用于現澆墻體裝配式雙模板內連接件組，屬于建筑施工領域。

背景技術：

目前，我國高層建筑主要施工方式是兩步法進行，第一步，鋼筋混凝土剪力墻結構主體施工，內、外鋼筋混凝土剪力墻需要支撐鋼模板或竹模板，鋼模板造價高，質量重，裝拆不方便，起吊、運輸、維護成本高；竹模板一般只能重復使用4-5次，就要報廢，成本也很高；加之裝拆模板的人工費用和模板連接件形成的連接通孔封閉費用等，這些造成了建筑施工成本大大增加；第二步，在鋼筋混凝土剪力墻外墻完成后，還需要進行外墻外保溫施工，其主要是“聚苯板薄抹灰外墻外保溫系統”，該種保溫系統在我國暴露出來的問題相當多。主要表現在：外墻開裂、外保溫層脫落、保溫層耐久性差、防火性能差、不與建筑物同壽命等問題。這兩方面造成了建筑物質量差和建筑成本高。為了克服現有高層建筑傳統的兩步法施工技術，本發明人提出了將上述的剪力墻主體與外墻外保溫兩步施工改進為建筑剪力墻與外墻夾芯保溫一步施工設想，必須采用特制的帶高效保溫層的混凝土保溫模板與混凝土模板，代替?zhèn)鹘y(tǒng)的鋼模板或竹模板和外墻外保溫系統，在混凝土保溫模板和混凝土模板中間，采用與之相匹配的現澆墻體裝配式雙模板內連接件組，其包括雙柱內調節連接件、雙柱內鋼網連接

試驗證明，該種施工技術極大的降低施工成本，提高施工效率，提高建筑質量，做到保溫與結構一體化，保溫材料與建筑物同壽命，澆筑主體與外墻保溫同步施工，達到節能75％的指標，符合新版《建筑設計防火規范》GB50016-2014的規定，具有極其廣闊的市場前景。

本發明試圖解決為現行的建筑主體與外保溫兩步法建筑施工為建筑主體與外墻夾芯保溫一步法施工，與之配套的一種用于現澆墻體裝配式雙模板內連接件組。

技術實現要素：

本發明的目的在于：克服上述現行高層建筑傳統的兩步法施工存在的施工技術缺陷，為實現高層建筑一步法施工，提供一種用于現澆墻體裝配式混凝土保溫模板和混凝土模板的雙模板內連接件組。

本發明的技術方案是這樣實現的：一種用于現澆墻體裝配式雙模板內連接件組，其特征在于：包括雙柱內調節連接件1、雙柱內鋼網連接件2和雙柱內橫梁連接件3；雙柱內調節連接件1由圓形鋼柱11、連接絲桿12、調節絲母13構成，2至3個連接絲桿12與圓形鋼柱11垂直焊接并在同一平面內，調節絲母13與2個連接絲桿12通過螺紋相連接；雙柱內鋼網連接件2由圓形鋼柱11、水平鋼絲22和垂直鋼絲23編織成的鋼絲網片21構成，垂直鋼絲23與2個圓形鋼柱11焊接成一體，并且在同一平面內；雙柱內橫梁連接件3由圓形鋼柱11、水平鋼絲22和垂直鋼絲23編織成的半鋼絲網片31構成，垂直鋼絲23與2個圓形鋼柱11焊接成一體，并且在同一平面內；半鋼絲網片31與鋼 絲網片21等寬，其長度為鋼絲網片21的1/2；內連接件組用于現澆混凝土墻體不同部位的裝配式混凝土保溫模板4和混凝土模板5的內連接，混凝土保溫模板4和混凝土模板5相對的兩個面上均勻設有帶豁口的豎直圓形鋼管41，內連接件組的圓形鋼柱11與混凝土保溫模板4和混凝土模板5中帶豁口的圓形鋼管41等長，內連接件組的圓形鋼柱11插入混凝土保溫模板4和混凝土模板5帶豁口的圓形鋼管41內，形成一個極其穩定雙模板結構；雙柱內調節連接件1的尺寸調節功能，用于不同厚度墻體的施工，保證了現澆鋼筋混凝土剪力墻的尺寸精度；雙柱內鋼網連接件2主要用于固體尺寸的墻體和洞口處的混凝土保溫模板4和混凝土模板5的內連接；雙柱內橫梁內連接間3主要用于固定尺寸墻體橫梁處的混凝土保溫模板4和混凝土模板5的內連接，內連接件組與混凝土保溫模板4和混凝土模板5形成一個剛性極其穩定的雙模板結構，施工后不需要再拆模板。

所述的一種用于現澆墻體裝配式雙模板內連接件組，其特征在于：所述的連接件1、連接件2和連接件3要進行防腐處理。

附圖說明：

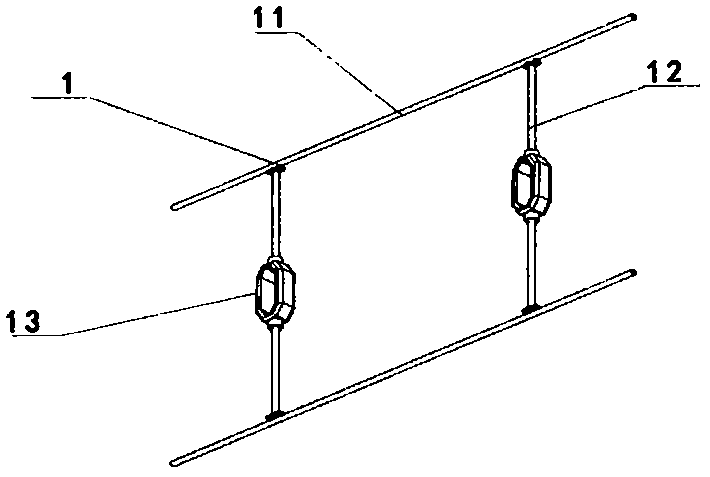

圖1為本發明雙柱內調節連接件1立體示意圖；

圖2為本發明雙柱內鋼網連接件2立體示意圖；

圖3為本發明雙柱內橫梁連接件3立體示意圖；

圖4為本發明用于連接的混凝土保溫模板4立體示意圖：

圖5為本發明用于連接混凝土模板5立體示意圖；

圖6為本發明雙柱內調節連接件1內連接混凝土保溫模板4和混凝土 模板5的立體示意圖；

圖7為本發明雙柱內鋼網連接件2內連接凝土保溫模板4和混凝土模板5的立體示意圖；

圖中：1為雙柱內調節連接件

11為圓形鋼柱

12為連接絲桿

13為調節絲母

2為雙柱內鋼網連接件

21為鋼絲網片

22為水平鋼絲

23為垂直鋼絲

3為雙柱內橫梁連接件

31為半鋼絲網片

4為混凝土保溫模板

41為位于混凝土保溫模板4和混凝土模板5的一個大面上的帶豁口的圓形鋼管

42為位于混凝土保溫模板芯部的高效保溫板

5為混凝土模板

51為混凝土

6為現澆混凝土墻體橫梁鋼筋

具體實施方式

本發明是這樣實現的，下面結合附圖1～圖7作進一步說明：

本發明的技術方案是這樣實現的：一種用于現澆墻體裝配式雙模板內連接件組，其特征在于：包括雙柱內調節連接件1、雙柱內鋼網連接件2和雙柱內橫梁連接件3；雙柱內調節連接件1由圓形鋼柱11、連接絲桿12、調節絲母13構成，2至3個連接絲桿12與圓形鋼柱11垂直焊接并在同一平面內，調節絲母13與2個連接絲桿12通過螺紋相連接；雙柱內鋼網連接件2由圓形鋼柱11、水平鋼絲22和垂直鋼絲23編織成的鋼絲網片21構成，垂直鋼絲23與2個圓形鋼柱11焊接成一體，并且在同一平面內；雙柱內橫梁連接件3由圓形鋼柱11、水平鋼絲22和垂直鋼絲23編織成的半鋼絲網片31構成，垂直鋼絲23與2個圓形鋼柱11焊接成一體，并且在同一平面內；半鋼絲網片31與鋼絲網片21等寬，其長度為鋼絲網片21的1/2；內連接件組用于現澆混凝土墻體不同部位的裝配式混凝土保溫模板4和混凝土模板5的內連接，混凝土保溫模板4和混凝土模板5相對的兩個面上均勻設有帶豁口的豎直圓形鋼管41，內連接件組的圓形鋼柱11與混凝土保溫模板4和混凝土模板5中帶豁口的圓形鋼管41等長，內連接件組的圓形鋼柱11插入混凝土保溫模板4和混凝土模板5帶豁口的圓形鋼管41內，形成一個極其穩定雙模板結構；雙柱內調節連接件1的尺寸調節功能，用于不同厚度墻體的施工，保證了現澆鋼筋混凝土剪力墻的尺寸精度；雙柱內鋼網連接件2主要用于固體尺寸的墻體和洞口處的混凝土保溫模板4和混凝土模板5的內連接；雙柱內橫梁內連接間3主要用于固 定尺寸墻體橫梁處的混凝土保溫模板4和混凝土模板5的內連接，內連接件組與混凝土保溫模板4和混凝土模板5形成一個剛性極其穩定的雙模板結構，施工后不需要再拆模板。

所述的一種用于現澆墻體裝配式雙模板內連接件組，其特征在于：所述的連接件1、連接件2和連接件3要進行防腐處理。

本發明產生的有益效果是：

1)一種用于現澆墻體裝配式雙模板內連接件組的使用，有效的將混凝土保溫模板4和混凝土模板5牢固的連接成一個極其穩定的剛性整體結構，將高層建筑傳統的兩步法施工技術提升為一步法施工，提高了施工效率，降低施工勞動強度。

2)一種用于現澆墻體裝配式雙模板內連接件組、混凝土保溫模板4和混凝土模板5產品工廠化生產，現場標準化裝配式施工，施工速度快，施工質量高，不污染環境，降低施工成本，提高節能建筑質量。

3)一種用于現澆墻體裝配式雙模板內連接件組的使用，使得混凝土保溫模板4和混凝土模板5成為免拆模板，施工后無需再拆模板，免去了再次拆卸模板、封閉連接孔洞和內外墻面抹灰等工序和費用。

4)一種用于現澆墻體裝配式雙模板內連接件組的應用，使得一步法施工成為可能，混凝土保溫模板4與混凝土模板5雙模板通過內連接件(1、2、3)連接，形成的現澆混凝土夾芯保溫墻體，極大地提高了建筑物的保溫、隔熱標準，符合新版《建筑設計防火規范》GB50016-2014的規定；與現行建筑墻體外保溫相比較，大大提高了保溫、隔熱效果，降低建筑物在節能保溫、隔熱方面的運行成本。具有保溫、隔熱、防 火多種功能，與建筑結構一體化，保溫材料與建筑物同壽命的特點。
