本實用新型涉及建筑墻地板技術領域，尤其是涉及一種感應發聲墻地板裝置及系統。

背景技術：

現有的地面、墻面用墻地板(瓷磚或木質地板等)一般用于裝飾建筑，功能較為單一，建材成本較高，資源沒有得到充分利用。并且，其鋪貼方式主要是將每個單元板用粘膠直接粘貼貼于地面或者用水泥固定在地面，施工較為復雜，鋪貼難度高。尤其是當需要檢修更換時，需要撬開單元板，拆建費時費力。當更換成新的單元板時，再次安裝又要花費更多的施工時間，大大地增加了勞動成本和原材料成本，使得工程造價高，不利于推廣使用。

技術實現要素：

基于此，本實用新型在于克服現有技術的缺陷，提供一種感應發聲墻地板裝置及系統，其有利于單元板的鋪設，單元板安裝方便快捷，同時其可感應壓力并發出聲音，具有較強的安防功效，為建筑提供娛樂性和趣味性。

其技術方案如下：

一種感應發聲墻地板裝置，包括發聲設備、龍骨和至少一塊單元板，每塊所述單元板均包括面層、支撐板和設于所述面層和所述支撐板之間的至少一個壓力感應元件，每個所述壓力感應元件均與所述面層接觸并與所述發聲設備電性連接，每個所述支撐板遠離其所對應的所述面層的一側均與所述龍骨卡接配合。

在其中一個實施例中，所述壓力感應元件為五個，其中一個所述壓力感應元件設于所述面層的中心，另外四個所述壓力感應元件圍繞設于所述面層中心的所述壓力感應元件周向均勻布置。

在其中一個實施例中，所述支撐板面向所述面層的一側凹設有容納槽，所述壓力感應元件位于所述容納槽內。

在其中一個實施例中，還包括與所述壓力感應元件均連接的通電線和信號輸出線，所述信號輸出線與所述發聲設備電性連接。

在其中一個實施例中，所述支撐板面向所述龍骨一側設有至少一個第一固定槽或至少一個第一凸起，所述龍骨設有與所述第一固定槽一一配合的第二凸起或與所述第一凸起一一配合的第二固定槽。

在其中一個實施例中，所述第一固定槽或所述第一凸起為多個，多個所述第一固定槽或多個所述第一凸起均勻布置于所述支撐板。

在其中一個實施例中，包括并列設置的至少兩塊所述單元板，每塊所述單元板的所述支撐板均設有相對設置的兩個插入部，相鄰兩個所述支撐板分別為第一支撐板和第二支撐板，所述第一支撐板的兩個所述插入部包括靠近所述第二支撐板的第一插入部，所述第二支撐板的兩個所述插入部包括靠近所述第一支撐板的第二插入部，所述龍骨設有多個卡槽，所述第一插入部和所述第二插入部均插入一個所述卡槽內固定。

在其中一個實施例中，每個所述支撐板的兩個所述插入部的相對面均設有卡接部，所述卡槽設有相對設置的第一卡口和第二卡口，所述第一卡口與所述第一支撐板的所述卡接部卡扣配合，所述第二卡口與所述第二支撐板的所述卡接部卡扣配合。

本技術方案還提供了一種感應發聲墻地板系統，包括所述的感應發聲墻地板裝置和控制器，所述控制器與所述壓力感應元件、所述發聲設備電性連接。本實用新型的有益效果在于：

本實用新型所提供的感應發聲墻地板裝置包括單元板和龍骨，通過單元板里的支撐板與龍骨的卡接配合，達到單元板卡位固定的效果。本實用新型中單元板與龍骨可拆卸安裝，一方面單元板安裝方便快捷，無須使用水泥或粘膠固定，減少了水泥耗料，同時也避免使用粘膠，更加環保，有效地降低了制作成本。另一方面，本實用新型便于單元板維修更換，當感應發聲墻地板裝置出現問題時，只需要將單元板取出更換，省時省力，減少工程造價。此外，在具備建筑裝飾的功效外，本實用新型還包括發聲設備，所述的單元板還包括與面層相接觸的壓力感應元件，壓力感應元件與發聲設備電性連接。當有人行走在面 層上或面層受到其他物件施壓時，壓力感應元件將壓力感應信號傳輸至發聲設備，之后發聲設備發出聲響，一方面可以達到安全警示的功效，另一方面可以用于盲人行走時導盲，再者本實用新型所述的發聲設備可以是一些音樂發聲設備等，當踩踏不同的單元板時可以切換不同的音樂聲響或曲目，大大地提高了建筑的娛樂性和趣味性。本實用新型具備多功能，結構簡單，施工成本低，使用方便，有利于大面積使用。

所述壓力感應元件為5個，其中一個所述壓力感應元件設于所述面層的中心，另外四個所述壓力感應元件一一對應設于所述面層的四角，使得壓力感應元件均勻分布于面層底下，保證面層的任意位置受到壓力時均可成功將信號傳輸至發聲設備。

所述支撐板面向所述面層的一側凹設有容納槽，所述壓力感應元件位于所述容納槽內，加強對壓力感應元件的保護，保證壓力感應元件的安全穩定性，防止單元板在安裝施工時壓力感應元件易損壞或接線易松落，延長單元板的使用壽命。

所述支撐板設有第一固定槽或第一凸起，相應地所述龍骨設有與第一固定槽卡接配合的第二凸起或與第一凸起卡接配合的第二固定槽，方便單元板的安裝與拆卸。第一固定槽或第一凸起為多個，多個第一固定槽或多個第一凸起均勻布置于支撐板上，保證單元板將承受的壓力均勻地傳遞至龍骨，有利于延長單元板的使用壽命。

本實用新型包括并列設置的多塊單元板，相鄰兩塊單元板的支撐板分別為第一支撐板和第二支撐板，第一支撐板和第二支撐板均設有兩個插入部，第一支撐板的兩個插入部包括靠近第二支撐板的第一插入部，第二支撐板的兩個插入部包括靠近第一支撐板的第二插入部，龍骨設有多個卡槽，第一插入部和第二插入部均插入一個卡槽內固定。因而本實用新型中相鄰兩個單元板的相鄰的插入部共用一個卡槽，減小卡槽的寬度，節省制作材料，降低制作成本。

每個支撐板的兩個插入部的相對面均設有卡接部，卡槽設有相對設置的第一卡口和第二卡口。第一卡口與第一支撐板的卡接部卡接配合，第二卡口與第二支撐板的卡接部卡接配合，進一步通過卡扣的方式加強單元板的固定。同時 也保證了本實用新型所述的單元板可以鋪墻。因為其鋪墻時，龍骨可固定于墻壁，單元板穩固地卡接固定于龍骨上，不會向遠離墻壁方向傾覆。

本實用新型還提供了一種感應發聲系統，其包括控制器和上述感應發聲墻地板裝置。控制器與感應發聲墻地板裝置中的所述壓力感應元件、所述發聲設備電性連接。控制器可根據實際情況進行調節感應發聲墻地板裝置的發聲大小、發聲位置以及發聲時間等，其靈活性高，可根據實際情況合理利用，達到智能控制功效。

附圖說明

圖1為本實用新型第一實施例所述的感應發聲墻地板裝置的立體結構示意圖；

圖2為本實用新型第二實施例所述的感應發聲墻地板裝置的橫截面結構示意圖；

圖3為本實用新型第三實施例所述的感應發聲墻地板裝置的橫截面結構示意圖。

附圖標記說明：

100、單元板，110、面層，121、壓力感應元件，122、通電線，123、信號輸出線，130、支撐板，131、第一支撐板，132、第二支撐板，133、第一固定槽，134、第一凸起，135、插入部，1351、第一插入部，1352、第二插入部，136、卡接部，1361、第一卡接部，1362、第二卡接部，137、容納槽，200、龍骨，210、第二凸起，220、第二固定槽，230、卡槽，231、第一卡口，232、第二卡口。

具體實施方式

下面對本實用新型的實施例進行詳細說明：

如圖1所示，一種感應發聲墻地板裝置，包括發聲設備(圖未示)、龍骨200和至少一塊單元板100，每塊單元板100均包括面層110、支撐板130和設于面層110和支撐板130之間的至少一個壓力感應元件121，每個所述壓力感應元件 121均與所述面層110接觸并與所述發聲設備電性連接。本實用新型在具備普通建筑裝飾的功效外，還包括發聲設備，所述的單元板100內還設有與發聲設備電性連接的壓力感應元件121。當有人行走在面層110上或面層110受到其他物件施壓時，壓力感應元件121將壓力感應信號傳輸至發聲設備，之后發聲設備發出聲響，一方面可以達到安全警示的功效，另一方面可以用于盲人行走時導盲，再者本實用新型所述的發聲設備可以是一些音樂發聲設備等，當踩踏不同的單元板時可以切換不同的音樂聲響或曲目，大大地提高了建筑的娛樂性和趣味性。此外，本實用新型中每個支撐板130遠離其所對應的所述面層110的一側與龍骨200卡接配合，達到固定單元板100的效果。本實用新型中單元板100與龍骨200可拆卸安裝，一方面單元板100安裝方便快捷，無須使用水泥或粘膠固定，減少了水泥耗料，同時也避免使用粘膠，更加環保，有效地降低了制作成本。另一方面，本實用新型便于單元板100維修更換，當單元板100出現問題時，只需要將單元板100取出更換，省時省力，減少工程造價。本實用新型結構簡單，施工成本低，使用方便，有利于大面積使用。

具體地，支撐板130面向龍骨200的一側設有至少一個第一固定槽133和/或至少一個第一凸起134。龍骨200設有與第一固定槽133一一配合卡接的第二凸起210和/或與第一凸起134一一配合卡接的第二固定槽220，方便單元板100的安裝與拆卸。第一固定槽133和/或第一凸起134為多個，相應地，第二凸起210和/或第二固定槽220也為多個，多個第一固定槽133和/或第一凸起134均勻布置于支撐板130，使得單元板100受力均勻，將承受的壓力均勻地傳遞至龍骨200，有利于延長單元板100的使用壽命。本實用新型所述的單元板100為多塊時，多塊單元板100以模塊拼接的方式安裝于龍骨上。此外，本實施例中的支撐板130為塑料支撐板或鋁制支撐板，有利于減輕支撐板130的重量，從而減輕單元板100的重量，便于工人鋪貼安裝，達到省時省力的功效，減少人工成本。龍骨200可根據實際情況選用塑料或金屬材料等制成。

優選地，所述支撐板130面向面層110的一側凹設有容納槽137，所述壓力感應元件121位于所述容納槽137內，加強對壓力感應元件121的保護，保證壓力感應元件121的安全穩定性，防止單元板100在安裝施工時壓力感應元件 121易損壞或接線易松落，延長單元板100的使用壽命。所述壓力感應元件121優選為五個，其均呈片狀，其中一個所述壓力感應元件121設于所述面層110的中心，另外四個圍繞設于所述面層110中心的所述壓力感應元件121周向均勻布置，優選地，所述壓力感應元件121一一對應設于所述面層110的四角，使得壓力感應元件121均勻分布于面層110底下，保證面層110的任意位置受到壓力時均可成功將信號傳輸至發聲設備。本實用新型還包括與所述壓力感應元件121均連接的通電線122和信號輸出線123，通電線122與外部電源連接，所述信號輸出線123與所述發聲設備電性連接，發聲設備為音箱、喇叭等。

面層110優選為瓷磚，有效地達到防水的效果，本實用新型所述的面層110還可根據實際需要選擇木質地板、塑膠地板、大理石材料制成的面磚等其他種類面層材料。此外，面層110還設有延伸出所述支撐板130的邊沿111，方便人手抓取單元板100，進一步簡化單元板100的安裝與拆卸工作。

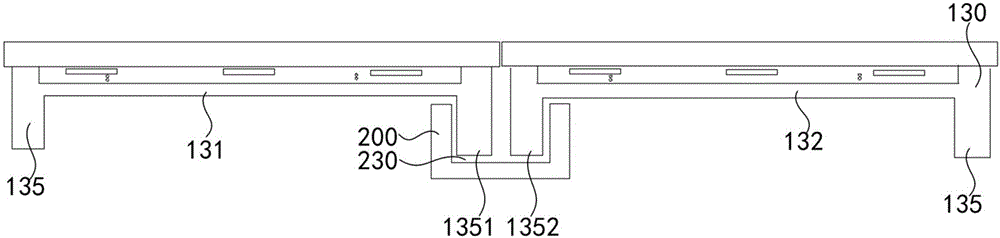

與上述實施例不同的是，如圖2所示，本實施例還提供了另外一種單元板100的鋪貼方式。具體的，該感應發聲墻地板裝置至少包括并列設置的兩塊單元板100，每塊單元板100的支撐板130均設有相對設置的兩個插入部135。相鄰兩個支撐板130分別為第一支撐板131和第二支撐板132。第一支撐板131的兩個插入部135包括靠近第二支撐板132的第一插入部1351。第二支撐板132的兩個插入部135包括靠近第一支撐板131的第二插入部1352。龍骨200設有多個卡槽230，第一插入部1351和第二插入部1352均插入一個卡槽230內固定。因而本實用新型中相鄰兩個單元板100的相鄰的插入部135共用一個卡槽230，減小卡槽230的寬度，節省制作材料，降低制作成本。

與上述實施例不同的是，如圖3所示，在本實施例中，每個支撐板130的兩個插入部135的相對面均設有卡接部136。第一支撐板131設有靠近第二支撐板132的第一卡接部1361，第二支撐板132設有靠近第一支撐板131的第二卡接部1362。卡槽230其開口的兩側設有相對設置的第一卡口231和第二卡口232。第一卡口231與第一卡接部1361交錯卡扣配合，第二卡口232與第二卡接部1362交錯卡扣配合，進一步加強單元板100的固定，同時也保證了本實用新型所述的單元板100可以鋪墻。因其鋪墻時，龍骨200可固定于墻壁，單元板100將 穩固地卡接固定于龍骨200上，不會向遠離墻壁方向傾覆。因而本實用新型既可以鋪地，又可以鋪墻。

本實用新型還提供一種感應發聲墻地板系統，包括上述感應發聲墻地板裝置和控制器(附圖未標識)，控制器和所述壓力感應元件121、所述發聲設備電性連接。控制器可根據實際情況進行調節感應發聲墻地板裝置的發聲大小、發聲位置以及發聲時間等，其靈活性高，可根據實際情況合理利用，達到智能控制功效。

以上所述實施例的各技術特征可以進行任意的組合，為使描述簡潔，未對上述實施例中的各個技術特征所有可能的組合都進行描述，然而，只要這些技術特征的組合不存在矛盾，都應當認為是本說明書記載的范圍。

以上所述實施例僅表達了本實用新型的幾種實施方式，其描述較為具體和詳細，但并不能因此而理解為對實用新型專利范圍的限制。應當指出的是，對于本領域的普通技術人員來說，在不脫離本實用新型構思的前提下，還可以做出若干變形和改進，這些都屬于本實用新型的保護范圍。因此，本實用新型專利的保護范圍應以所附權利要求為準。
