本實用新型專利涉及一種新型皮數桿。

背景技術：

建筑施工中，皮數桿是砌磚(砌塊)工序中所必備工具。皮數桿是指在其上劃有每皮磚(砌塊)和灰縫厚度，以及門窗洞口、過梁、樓板等高度位置的一種木制或鋼質標桿。砌筑時用來控制墻體豎向尺寸及各部位構件的豎向標高，并保證灰縫厚度的均勻性，是施工中一種自制的砌筑標尺；掛線準繩是使砌筑時水平縫均勻一致，平直通順，并可為磚(砌塊)墻面砌筑平整提供依據。自制的皮數桿存在精度低、測量不便、需現場制作的問題。

技術實現要素：

本實用新型的目的在于克服現有技術不足,提供一種操作方便、構造簡單，重復使用，適用于不同砌筑高度、不同砌塊模數的彈性伸縮調節式新型皮數桿。

為實現上述目的，本實用新型采用了以下技術方案：

這種新型皮數桿，包括尺身、底座和頂蓋，所述尺身上設有刻線尺、彈性伸縮帶和導軌；所述彈性伸縮帶上設有均布的模數標識，所述導軌上設有滑動螺栓；所述頂蓋上設有用于固定彈性伸縮帶的固定件。

作為優選：所述刻線尺為兩根，分別設于尺身正面兩邊。

作為優選：所述刻線尺為刻在尺身上的刻線。

作為優選：所述彈性伸縮帶設于尺身正面中部。

作為優選：所述導軌設于尺身側面。

作為優選：所述固定件設于頂蓋與尺身正面的接觸面。

作為優選：所述尺身和導軌材質為鋁合金型材。

作為優選：所述底座和頂蓋材質為塑料或2-4mm厚鋼板。

作為優選：所述模數標識材質為塑料片。

作為優選：所述固定件材質為不銹鋼。

本實用新型的有益效果是：使用時根據不同種類的磚(砌塊)模數標識固定在彈性伸縮帶上，再根據不同的砌筑高度拉伸彈性伸縮帶，從而實現灰縫的厚度調整，以保證灰縫厚度 的均勻性，彈性伸縮帶在頂部采用不銹鋼固定件爪牙式固定，防止在同一位置砌筑時滑動。皮數桿尺身側面附著豎直方向的導軌，在導軌設置滑動螺栓作為砌筑掛線準繩的掛線點，使砌筑時水平縫均勻一致，平直通順，可使磚(砌塊)墻面砌筑平整，為下道工序控制抹灰厚度奠定基礎；砌筑施工時利用導軌、滑動螺栓來實現掛線點上下移動，該掛線點亦可作為準繩的卷線器使用。根據磚(砌塊)的不同模數更換磚(砌塊)模數標識就可實現重復使用的目的。

附圖說明

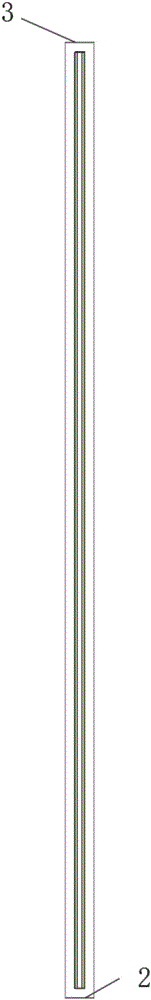

圖1為本實用新型主視圖；

圖2為本實用新型右視圖；

圖3為本實用新型左視圖；

圖4為本實用新型立體圖；

圖5為圖1的局部放大圖；

圖6為圖2的局部放大圖；

圖7為圖4的局部放大圖；

附圖標記說明：尺身1、底座2、頂蓋3、不銹鋼固定件4、刻線尺5、導軌6、滑動螺栓7、彈性伸縮帶8、模數標識9。

具體實施方式

下面結合實施例對本實用新型做進一步描述。下述實施例的說明只是用于幫助理解本實用新型。應當指出，對于本技術領域的普通技術人員來說，在不脫離本實用新型原理的前提下，還可以對本實用新型進行若干改進和修飾，這些改進和修飾也落入本實用新型權利要求的保護范圍內。

如圖1至圖7所示，這種新型皮數桿，包括尺身1、底座2和頂蓋3，所述尺身1上設有刻線尺5、彈性伸縮帶8和導軌6；所述彈性伸縮帶8上設有均布的模數標識9，所述導軌6上設有滑動螺栓7；所述頂蓋3上設有用于固定彈性伸縮帶8的固定件4。所述刻線尺5為兩根，分別設于尺身1正面兩邊。所述刻線尺5為刻在尺身1上的刻線，刻線可以幫助控制灰縫厚度和砌筑掛線準繩的位置。所述彈性伸縮帶8設于尺身1正面中部。所述導軌6設于尺身1側面。所述固定件4設于頂蓋3與尺身1正面的接觸面。所述尺身1和導軌6材質為鋁合金型材。所述底座2和頂蓋3材質為塑料或2-4mm厚鋼板。所述模數標識9材質為塑料片。所述固定件4材質為不銹鋼。

使用時根據不同種類的磚(砌塊)模數標識9固定在彈性伸縮帶8上，再根據不同的砌筑高度拉伸彈性伸縮帶8，從而實現灰縫的厚度調整，以保證灰縫厚度的均勻性，彈性伸縮帶8在頂部采用不銹鋼固定件4爪牙式固定，防止在同一位置砌筑時滑動。

皮數桿尺身1側面附著豎直方向的導軌6，在導軌6設置滑動螺栓7作為砌筑掛線準繩的掛線點，使砌筑時水平縫均勻一致，平直通順，可使磚砌塊墻面砌筑平整，為下道工序控制抹灰厚度奠定基礎；砌筑施工時利用導軌6、滑動螺栓7來實現掛線點上下移動，該掛線點亦可作為準繩的卷線器使用。

根據磚(砌塊)的不同模數更換磚(砌塊)模數標識9就可實現重復使用的目的。
