本實用新型涉及建筑技術領域，特別是涉及一種模塊化保溫隔聲承重木墻板。

背景技術：

輕型木結構是現有房屋結構中最經久耐用的結構之一，輕型木結構抗沉降、抗干、抗老化，具有顯著的穩定性；輕型木結構房屋因其自身質量輕，所以地震時吸收地震力少，在地震時的穩定性已經得到反復驗證，即使強烈的地震使整個建筑物脫離其基礎，而其結構卻完整無損；輕型木結構因其材料和結構的特點，使得平面布置更加靈活，為建筑師提供了更大的想象空間；輕型木結構的保溫節能性能優于其他任何材料建成的結構形式；木材本身就是出色的絕熱體，在同樣厚度的條件下，木材的隔熱值比標準的混凝土高16倍，比鋼材高400倍，比鋁材高1600倍；所以，輕型木結構住房的取暖費用比較低，冬暖夏涼防火性能主要取決于房屋中用于構成屋頂、墻壁和地板各部分的整體材料；輕型木結構的各組成部分加上防火石膏墻板，很容易達到與磚石結構建筑相同的防火性能；例如：在日本對一幢木結構房屋進行了一次火災試驗，試驗中模擬發生地震，搖晃房屋，然后用火將其點燃，這時，該房屋表現出了極為出色的性能，展示了輕型木結構建筑的超級性能水平。即使是建造經濟型木結構房屋，其抗火災能力也不低于兩個小時。

現有的粘土磚生產對環境的危害是眾所周知的，其燃燒要耗費大量的能源，并且產生的廢氣造成空氣污染、溫室效應和酸雨現象；另外，現有的技術工藝復雜、裝配速度慢、浪費了大量的時間、且經濟效果 、保溫、隔聲、防水效果達不到理想值，所以有必要結合現有的輕型木結構的優點來改變現有技術中存在的缺點。

技術實現要素：

本實用新型的目的是提供一種模塊化保溫隔聲承重木墻板，以此來解決現有技術中存在的工藝復雜、裝配速度慢、環境污染、經濟效果、保溫、隔聲、防水效果差等問題。

本實用新型的目的是通過以下技術方案實現的： 一種模塊化保溫隔聲承重木墻板，包括墻骨柱、頂梁板、板邊框木板、草板、雙層縱向墻骨柱、橫向墻骨柱、底梁板、下層頂梁板、上層頂梁板、釘、保溫板、OSB板、防水透氣膜、防水透氣膜封縫預留卷、防潮通風口、順水版、雙層封縫防水透氣膜、外飾面、石膏板和可布管線空腔 ；所述模塊化保溫隔聲承重木墻板的兩端分別設置有邊框木板，所述兩端的邊框木板之間均勻設置有若干個所述橫向墻骨柱，所述相鄰的橫向墻骨柱之間以及邊框板與橫向墻骨柱之間設置有若干個草板，所述草板寬度方向中間倆側設置雙層縱向墻骨柱，所述墻骨柱包括雙層縱向墻骨柱、橫向墻骨柱；所述頂梁板包括下層頂梁板(6)和上層頂梁板，所述模塊化保溫隔聲承重木墻板上下分別設置頂梁板和底梁板；所述墻骨柱、頂梁板、底梁板、邊框木板、草板形成墻骨架；所述墻骨架兩側安裝墻面板；所述邊框板、草板雙層縱向墻骨柱、橫向墻骨柱、底梁板、頂梁板以及墻面板圍成的為墻板內空腔；所述下層頂梁板、上層頂梁板，底梁板與墻面板之間采用垂直釘連接的方式固定；所述邊框木板、橫向墻骨柱、草板、縱向墻骨柱、墻面板之間圍城墻面板內空腔，所述墻面板內空腔室外一側設置有保溫板；所述保溫板外側安裝OSB板；所述OSB板外側設置有防水透氣膜，所述墻面板兩側設置有防水透氣膜封縫預留卷；所述防水透氣膜外側設置有防潮通風口，在橫向墻骨柱相對的防水透氣膜外側設置有順水板；所述防潮通風口及順水板外側設置有雙層封縫防水透氣膜，所述防潮通風口的外面設置有外飾面；所述墻板內空腔室外一側設置有布管線空腔；所述布管線空腔另一側設置有石膏板 。

作為優選的一種技術方案，所述的邊框板、雙層縱向墻骨柱、橫向墻骨柱、底梁板、下層頂梁板、上層頂梁板的寬度均設置在100mm~180mm之間，優先選用140mm； 厚度均設置為40mm-60 mm之間；所述草板2的厚度設置為40mm-140 mm之間，且所述草板2為麥草高溫壓制而成；壓制密實保溫隔音效果俱佳。

作為優選的一種技術方案，所述的縱向墻骨柱、橫向墻骨柱均采用木質材料制成，所述邊框板、橫向墻骨柱、草板采用釘連接或者金屬件連接，當采用釘連接時邊框板為垂直釘連接，橫向墻骨柱與草板采用30°或45°釘連接，釘設時橫向墻骨柱與草板構成十字形，在十字形的四角交替釘入，且斜釘連接沿草板高度均勻分布，所述墻板端部一般留設50mm~200mm寬度作為保護距離。

作為優選的一種技術方案， 所述的邊框板的寬度及橫向墻骨柱的寬度均設置等于雙層縱向墻骨柱的厚度與草板的厚度之和。

本實用新型設置有雙層縱向墻骨柱能夠提高墻板的剛度與整體性。

本實用新型設置有保溫板、墻板內空腔能夠提高墻板的保溫隔音效果。 本實用新型設置有防水透氣膜、防水透氣膜封縫預留卷、防潮通風口，解決了潮濕問題。

與現有技術相比較，本實用新型的有益效果在于：

1、本實用新型結構簡單、設計合理、操作方便、安裝操作顯著簡化，裝配速度快；2、采用大部品總成裝配，工業化程度更高、經濟效果好；3、采用系列構造，使其具有良好的受力性能；4、避免了環境污染、5、本實用新型設置有雙層縱向墻骨柱 能夠提高墻板的剛度與整體性、設置有墻板內空腔能夠提高墻板的保溫隔音效果。

附圖說明

圖1為本實用新型模塊化保溫隔聲承重木墻板的室內一側正視示意圖；

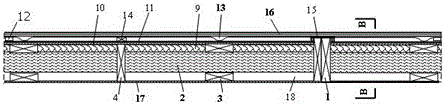

圖2為圖1的A-A剖面示意圖；

圖3為圖2的B-B剖面示意圖。

圖中：1邊框木板；2草板；3雙層縱向墻骨柱；4橫向墻骨柱；5底梁板；6下層頂梁板；7上層頂梁板；8釘；9保溫板；10 OSB板；11防水透氣膜；12防水透氣膜封縫預留卷；13防潮通風口；14順水板；15雙層封縫防水透氣膜；16外飾面；17石膏板；18可布管線空腔。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整的描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動的前提下所獲得的所有其他實施例，都屬于本實用新型保護范圍。

結合圖1-圖3：一種模塊化保溫隔聲承重墻木木板，包括墻骨柱、頂梁板、邊框木板1、草板2、雙層縱向墻骨柱3、橫向墻骨柱4、底梁板5、下層頂梁板6、上層頂梁板7 、釘8、保溫板9、OSB板10、防水透氣膜11、防水透氣膜封縫預留卷12、防潮通風口13、順水版14、雙層封縫防水透氣膜15、外飾面16、石膏板17和可布管線空腔18；所述模塊化保溫隔聲承重木墻板的兩端分別設置有邊框木板1，所述兩端的邊框木板1之間均勻設置有若干個所述橫向墻骨柱4，所述相鄰的橫向墻骨柱4之間以及邊框板1與橫向墻骨柱4之間設置有若干個草板2，所述草板2寬度方向中間倆側設置雙層縱向墻骨柱3，所述墻骨柱包括雙層縱向墻骨柱3、橫向墻骨柱4；所述頂梁板包括下層頂梁板6和上層頂梁板7，所述模塊化保溫隔聲承重木墻板上下分別設置頂梁板和底梁板5；所述墻骨柱、頂梁板、底梁板5、邊框木板1、草板2形成墻骨架；所述墻骨架兩側安裝墻面板；所述邊框板1、草板雙層縱向墻骨柱3、橫向墻骨柱4、底梁板、頂梁板以及墻面板圍成的為墻板內空腔；所述下層頂梁板6、上層頂梁板7，底梁板5與墻面板之間采用垂直釘連接的方式固定；所述邊框木板1、橫向墻骨柱4、草板2、縱向墻骨柱3、墻面板之間圍城墻面板內空腔，所述墻板內空腔室外一側設置有保溫板9；所述保溫板9外側安裝OSB板10；所述OSB板外側設置有防水透氣膜11，所述墻面板兩側設置有防水透氣膜封縫預留卷12；所述防水透氣膜11外側設置有防潮通風口13，在橫向墻骨柱4相對的防水透氣膜11外側設置有順水板14；所述防潮通風口13及順水板14外側設置有雙層封縫防水透氣膜15，所述防潮通風口13的外面設置有外飾面16；所述墻面板內空腔室外一側設置有布管線空腔18；所述布管線空腔18另一側設置有石膏板17 。

作為優選的一種技術方案，所述的邊框板1、雙層縱向墻骨柱3、橫向墻骨柱4、底梁板5、下層頂梁板6、上層頂梁板7的寬度均設置在100mm~180mm之間,優先選擇140mm, 厚度均設置為40mm-60 mm之間；所述草板2的厚度設置為40mm-140 mm之間，且所述草板2為麥草高溫壓制而成；壓制密實保溫隔音效果俱佳。

作為優選的一種技術方案，所述的縱向墻骨柱3、橫向墻骨柱4均采用木質材料制成，所述邊框板1、橫向墻骨柱4、草板2采用釘連接或者金屬件連接，當采用釘連接時邊框板1為垂直釘連接，橫向墻骨柱4與草板2采用30°或45°釘連接，釘設時橫向墻骨柱4與草板2構成十字形，在十字形的四角交替釘入，且斜釘連接沿草板2高度均勻分布。

作為優選的一種技術方案，所述墻板端部一般留設50mm~200mm寬度作為保護距離。

作為優選的一種技術方案， 所述的邊框板1的寬度及橫向墻骨柱4的寬度均設置等于雙層縱向墻骨柱3的厚度與草板2的厚度之和。

本實用新型設置有雙層縱向墻骨柱3能夠提高墻板的剛度與整體性。

本實用新型設置有保溫板9、墻板內空腔18能夠提高墻板的保溫隔音效果。 本實用新型設置有防水透氣膜11、防水透氣膜封縫預留卷12、防潮通風口13，解決了潮濕問題。

本實用新型結構簡單、設計合理、操作方便、安裝操作顯著簡化，裝配速度快；

本實用新型采用大部品總成裝配，工業化程度更高、經濟效果好。

本實用新型采用系列構造，使其具有良好的受力性能。

本實用新型避免了環境污染。

本實用新型設置有雙層縱向墻骨柱 能夠提高墻板的剛度與整體性、設置有墻板內空腔能夠提高墻板的保溫隔音效果。

上述實施例僅僅是對本實用新型構思實現形式的列舉，本實用新型的保護范圍不僅限于上述實施例，本實用新型的保護范圍可延伸至本領域技術人員依據本實用新型的技術構思所能想到的等同技術手段。
