本實用新型涉及建筑領域，具體來說，涉及一種便攜式腳手架。

背景技術：

隨著社會的不斷進步，科技的不斷發展，越來越多用以滿足人們不同需求的產品走進了生活，同時也走進了企業之中。我國作為一個建筑大國，各類不同類型的建筑及工程林立于各個城市中，而這些建筑的建造離不開一些基本的結構工具。腳手架其實就是指在施工現場為工人具體操作時候，解決垂直和水平運輸作業而搭設的各種支架。主要為了施工人員上下干活或外圍安全網維護及高空安裝構件等，說白了就是在建筑外部搭架子使得工程更好的完成，然而目前的腳手架通常都是在施工的時候現場搭建，很耗費時間，并且根據不同的施工高度，還需要臨時改變腳手架的高度來滿足不同的工作需求，所以這樣就帶來了很大的不便。減緩了施工的速度，還耗費了很大的人力和物力。

針對相關技術中的問題，目前尚未提出有效的解決方案。

技術實現要素：

本實用新型的目的是提供一種便攜式腳手架，以克服目前現有技術存在的上述不足。

本實用新型的目的是通過以下技術方案來實現：

一種便攜式腳手架，包括位于底端的固定座、設置于所述固定座上的折疊架，所述折疊架上設置有平臺板以及吊鏈；

所述固定座包括底板，所述底板上設置有兩排卡座，所述卡座上配合連接于所述折疊架的底端，

所述折疊架包括護欄架一和護欄架二，所述護欄架一和所述護欄架二上均設置有兩個固定立柱，所述護欄架一和所述護欄架二的底端設置有折疊件；

所述平臺板上設置有若干固定口，所述固定口固定于所述折疊架的固定立柱上；

所述吊鏈的一端固定設置在所述護欄架上，所述吊鏈的另一端設置有掛鉤。

進一步的，所述固定座的材質為鋼材且所述固定座上的卡座為十字形。

進一步的，所述卡座上窄下寬。

進一步的，所述折疊架的固定立柱為空心圓柱鋼管，且所述固定立柱的頂端為錐形。

進一步的，所述固定立柱之間焊接有若干固定橫梁。

進一步的，所述折疊件設置于所述橫梁的連接件上，所述折疊件和所述連接件之間螺紋連接。

其中，所述折疊件上還設置有用于固定所述折疊件的鉸鏈。

優選的，所述掛鉤的角度小于90°。

進一步的，所述折疊架上還設置有爬梯。

本實用新型的有益效果為：通過設置的折疊架達到了在施工的時候方便攜帶的效果，并且設置的吊鏈還能滿足半空工作的效果，另外設置的固定做能起到固定整體腳手架的效果，在施工的時候帶來了良好的安全性，另外本實用新型各個部件之間拼接連接，給現場安裝帶來了靈活性，此外本實用新型的適用范圍廣，還提高了工作效率。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1是根據本實用新型實施例的固定座的結構示意圖；

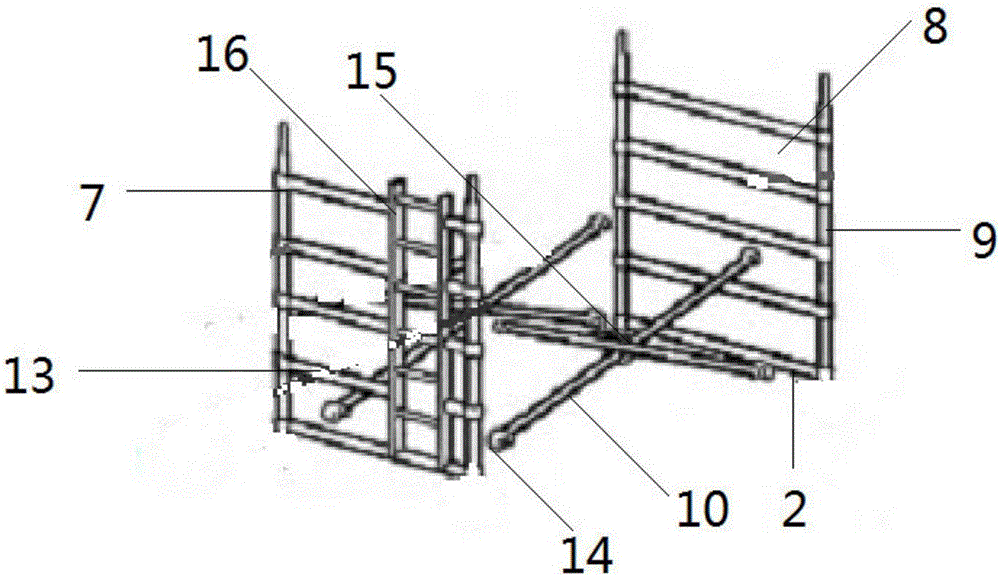

圖2是根據本實用新型實施例的折疊架的結構示意圖；

圖3是根據本實用新型實施例的平臺板的結構示意圖；

圖4是根據本實用新型實施例的吊鏈結構示意圖。

圖中：

1、固定座；2、折疊架；3、平臺板；4、吊鏈；5、底板；6、卡座；7、護欄架一；8、護欄架二；9、固定立柱；10、折疊件；11、固定口；12、掛鉤；13、固定橫梁；14、連接件；15、鉸鏈；16、爬梯。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

參照圖1-4，根據本實用新型的實施例所述的一種便攜式腳手架，包括位于底端的固定座1、設置于所述固定座1上的折疊架2，所述折疊架2上設置有平臺板3以及吊鏈4；所述固定座1包括底板5，所述底板5上設置有兩排卡座6，所述卡座6上配合連接于所述折疊架2的底端，所述折疊架2包括護欄架一7和護欄架二8，所述護欄架一7和所述護欄架二8上均設置有兩個固定立柱9，所述護欄架一7和所述護欄架二8的底端設置有折疊件10；所述平臺板3上設置有若干固定口11，所述固定口11固定于所述折疊架2的固定立柱9上；所述吊鏈4的一端固定設置在所述護欄架上，所述吊鏈4的另一端設置有掛鉤12。

繼續參照圖1，為了起到很好的穩固作用，將所述固定座1的材質為鋼材且所述固定座1上的卡座6為十字形。所述卡座6上窄下寬。其中卡座上窄下寬還能達到在固定折疊架2的時候使折疊架漸漸卡合在十字形卡座上，起到了很好的固定作用，為施工安全提供了保證。

進一步的繼續參照圖2，在一個實施例中，為了起到和固定做穩固結合的效果，所述折疊架2的固定立柱9為空心圓柱鋼管，且所述固定立柱9的頂端為錐形。將固定立柱設置成頂端為錐形有助于和頂端平臺板的無固定連接。所述固定立柱9之間焊接有若干固定橫梁13。

繼續參照圖2，所述折疊件10設置于所述橫梁13的連接件14上，所述折疊件10和所述連接件14之間螺紋連接，能保證根據不同的施工高度， 調節折疊件，來改變整體腳手架所能控制的施工高度，折疊件10上還設置有用于固定所述折疊件10的鉸鏈15，在達到一定需求高度的時候，控制設置的鉸鏈來達到固定折疊件的效果。

另外，為了起到和掛接物體之間的穩定連接，所述掛鉤12的角度小于90°。

另外，所述折疊架2上還設置有爬梯16，在登上腳手架上的時候還能達到便捷的效果。

在具體使用時：當施工人員施工的高度通過在地面搭建腳手架可以完成的情況下，首先調節折疊架2的高度，然后通過鉸鏈15將折疊架2固定，然后通過將折疊架2插合在地面上的固定座1上的十字卡座6上起到固定作用，然后將平臺板3插合在折疊架2上，進而進行施工；當施工的高度不適合在地面架設腳手架的時候則通過將吊鏈4掛接在連接設備上，達到半空施工的效果，在掛接的過程中掛鉤12的角度小于90°保證了掛接的安全性。另外在工作完成后還能將折疊架折疊，方便攜帶。

綜上所述，借助于本實用新型的上述技術方案，通過設置的折疊架達到了在施工的時候方便攜帶的效果，并且設置的吊鏈還能滿足半空工作的效果，另外設置的固定做能起到固定整體腳手架的效果，在施工的時候帶來了良好的安全性，另外本實用新型各個部件之間拼接連接，給現場安裝帶來了靈活性，此外本實用新型的適用范圍廣，還提高了工作效率。

以上所述僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
