本實用新型涉及機電安裝工具技術領域,尤其涉及一種建筑機電安裝用電氣配管開槽裝置。

背景技術：

建筑主體完工以后，在后序機電安裝過程中需要在墻壁上開槽，用來敷設照明或動力配線的電氣配管，電氣配管在墻體開槽時一般有兩種方法：一是利用扁口鑿在墻上直接靠人工剔鑿，這種操作方法不僅勞動強度大，而且也很不美觀，開的槽也不順直，每個工人每一天平均剔槽僅有12米左右，費工費時，開槽過程中塵土飛揚，污染嚴重；二是在墻上畫兩道線定位，然后用切割機分別沿兩道線切割，保證線槽順直，切割完成后另一人剔槽，兩個工人一個切割一個剔槽，總共一天約剔槽60米，這種方法至少需要兩人完成，而且剔槽的勞動強度及污染還是很大。這兩種操作方法均存在勞動強度大、工作效率低、環境污染大的缺點。

技術實現要素：

本實用新型所要解決的技術問題是提供一種結構緊湊、操作方便、工作效率高的建筑機電安裝用電氣配管開槽裝置。

為解決上述技術問題，本實用新型所采取的技術方案是：

一種建筑機電安裝用電氣配管開槽裝置，包括機殼，機殼前端設有主軸、中部設有驅動主軸的電機，機殼下端設有滾輪、上部設有把手、后部設有手柄，所述主軸上設有開槽刀，所述開槽刀包括刀座和均布在刀座圓周面上的刀頭，刀座為圓盤狀、且與主軸鍵連接，所述刀頭包括至少一個直齒，其余刀頭呈左右交錯傾斜固定在刀座上，傾斜角度與開槽寬度相對應。

優選的，所述機殼上與主軸配合處設有長形孔，主軸兩端貫穿長形孔、且通過鎖緊螺母固定在機殼上。

優選的，所述機殼上設有冷卻水管，冷卻水管在機殼內部開口朝向開槽刀。

優選的，所述刀頭為金剛石刀頭。

優選的，所述滾輪為兩對、且分別設置在機殼前端和后端。

優選的，所述開槽刀上方設有伸縮式護罩，伸縮式護罩包括固定罩和活動罩，活動罩設置在固定罩外側，活動罩一側設有弧形槽，活動罩通過緊固螺栓固定在固定罩上。

采用上述技術方案所產生的有益效果在于：利用電機驅動主軸轉動，從而驅動開槽刀旋轉在墻面上開槽，利用直齒刀頭及左右交錯傾斜的刀頭對墻面進行開槽加工，可以一次性加工出符合要求的電氣配管槽。 本實用新型具有結構緊湊、操作方便、工作效率高的優點，大大降低了操作人員的勞動強度，保證了施工質量，又降低了人工費，提高了工作進度。

附圖說明

下面結合附圖和具體實施方式對本實用新型作進一步詳細的說明。

圖1是本實用新型的結構示意圖；

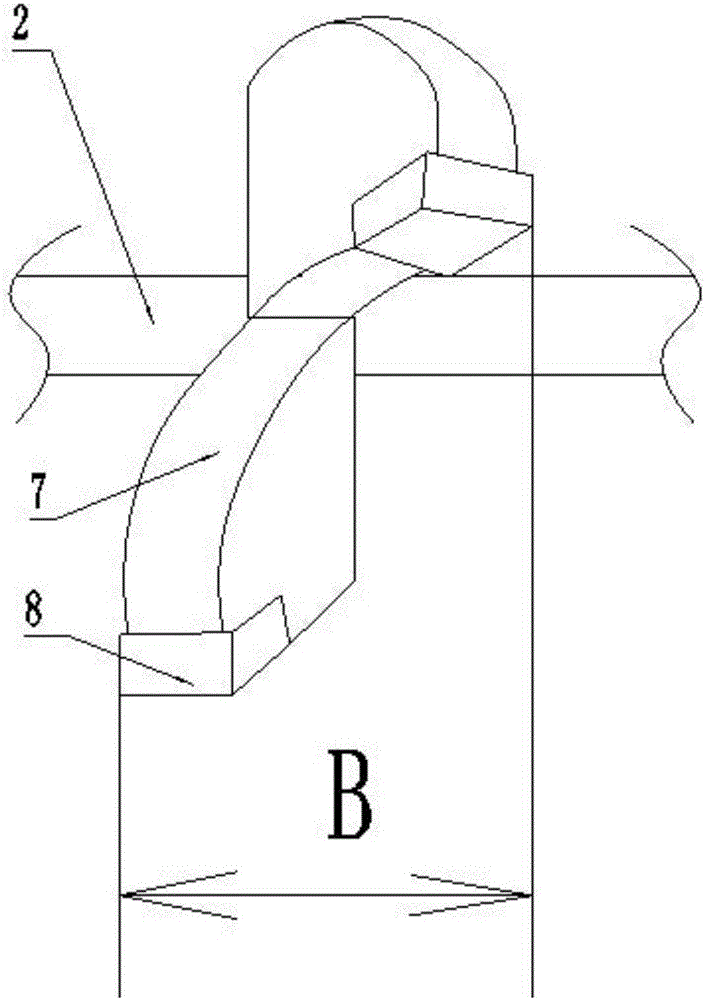

圖2是圖1中開槽刀上相鄰兩個傾斜刀頭的A向視圖；

圖中：1-機殼，2-主軸，3-滾輪，4-把手，5-手柄，6-開槽刀，7-刀座，8-刀頭，9-長形孔，10-鎖緊螺母，11-冷卻水管，12-護罩，13-固定罩，14-活動罩，15-弧形槽，16-緊固螺栓，17-電源線。

具體實施方式

下面結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，在下面的描述中闡述了很多具體細節以便于充分理解本實用新型，但是本實用新型還可以采用其他不同于在此描述的其它方式來實施，本領域技術人員可以在不違背本實用新型內涵的情況下做類似推廣，因此本實用新型不受下面公開的具體實施例的限制。

如圖1、2所示的一種建筑機電安裝用電氣配管開槽裝置，包括機殼1，機殼1前端設有主軸2、中部設有驅動主軸2的電機，機殼1下端設有滾輪3、上部設有把手4、后部設有手柄5，所述主軸2上設有開槽刀6，所述開槽刀6包括刀座7和均布在刀座7圓周面上的刀頭8，刀座7為圓盤狀、且與主軸2鍵連接；所述刀頭8為金剛石刀頭，包括至少一個直齒，其余刀頭8呈左右交錯傾斜固定在刀座7上，傾斜角度與開槽寬度相對應。根據實際需要，選擇合適的開槽刀開槽，使開出的槽寬與電氣配管相匹配。

其中，在機殼1上與主軸2配合處設有長形孔9，主軸2兩端貫穿長形孔9、且通過鎖緊螺母10固定在機殼1上，通過調節主軸2在長形孔9內位置，可方便調節在墻面上開槽深度。為了方便對開槽刀6進行降溫冷卻，同時也減少操作現場的揚塵，在機殼1上設有冷卻水管11，冷卻水管11在機殼1內部開口朝向開槽刀6。

另外，所述滾輪3可設計為兩對、且分別設置在機殼1前端和后端。

為了方便在墻體拐角處開槽，在開槽刀6上方設有伸縮式護罩12，伸縮式護罩12包括固定罩13和活動罩14，活動罩14設置在固定罩13外側，活動罩14一側設有弧形槽15，活動罩14通過緊固螺栓16固定在固定罩13上。通過調節活動罩14相對固定罩13的位置，可在墻體拐角處開槽時避免受到墻面干擾， 提高靈活度。

綜上所述，本實用新型具有結構緊湊、操作方便、工作效率高的優點，兩手分別握持把手和手柄，啟動電機從而驅動主軸和開槽刀旋轉，向墻面方向按壓機殼施力，可輕松實現在墻面上開槽，利用直齒刀頭及左右交錯傾斜的刀頭對墻面進行開槽加工，可以一次性加工出符合要求的電氣配管槽；利用冷卻水管對開槽刀進行冷卻降溫，也減少了操作現場的揚塵，改善了工作環境。利用本實用新型大大降低了操作人員的勞動強度，保證了施工質量，又降低了人工費，提高了工作進度。

顯然，以上所描述的實施例僅僅是本實用新型的一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。
