本實用新型涉及一種帳篷，更具體地說，它涉及一種驅蚊蟲帳篷。

背景技術：

帳篷是撐在地上遮蔽風雨﹑ 日光并供臨時居住的棚子，多用帆布做成，連同支撐用的東西，可隨時拆下轉移。 隨著時代的發展，人們的生活水平逐漸提高，選擇周末或假期去郊外游玩的逐漸增多，使用帳篷可以遮陽、避雨，同時給游玩后疲勞的人提供休息場所。然而，現有的帳篷大多數是直接支撐在地面上的，而地面的小蟲子較多，另外，夜宿時，蚊子比較多，因此，容易出現皮膚紅腫，蟲子叮咬的問題。

目前，市場上公開了一種驅蚊蟲帳篷（申請號為201410462638.7），它包括篷布和用于支撐篷布的支架；所述篷布包括內帳和通過織帶與支架系緊且覆蓋在內帳上的外帳；所述支架穿在內帳上縫制的管道內；支架兩端插入內帳底角的銅圈內；所述外帳上部具有左右對稱的支撐式透氣窗；所述內帳的內側覆有一層高密度紗網，內帳的底部具有網格狀的艾草填充包。本發明的支架兩端插入內帳底角的銅圈內；搭建方便快捷；外帳上部具有左右對稱的支撐式透氣窗；保證帳內空氣循環流通；這種驅蚊蟲蚊帳雖然內帳的內側覆有一層高密度紗網，一方面可以透氣通風，另一方面，可以減少蚊蟲飛入；內帳的底部具有網格狀的艾草填充包；具有較好的驅蚊效果，防止在開關門窗時，蚊蟲飛入，但是帳篷在使用的過程中蚊蟲會沖擊紗網，導致紗網上會卡有許多蚊蟲的尸體，影響帳篷的使用和美觀。

技術實現要素：

針對現有技術存在的不足，本實用新型的目的在于提供一種避免蚊蟲附著在帳篷布上的驅蚊蟲帳篷。

為實現上述目的，本實用新型提供了如下技術方案：一種驅蚊蟲帳篷，包括帳篷架和帳篷布，所述帳篷布通過防風繩與帳篷架連接，所述帳篷布上設有帳篷門，所述帳篷布外側設有防蟲板，所述防蟲板內部設有空腔，所述空腔內設有驅蟲顆粒，所述防蟲板上設有若干與空腔連通的凹孔。

通過采用上述技術方案，設置在露天的帳篷經常會受到蚊蟲的侵襲，為了有效的保證帳篷免受蚊蟲的侵襲，同時也為了有效的保證蚊蟲死后的尸體不會附著在帳篷上面，在帳篷布的外側增設了防蟲板，防蟲板內部的驅蟲顆粒經過揮發，從凹孔內溢散出來有效的減少了靠近帳篷的蚊蟲。

本實用新型進一步設置為：所述的空腔內部設有加熱絲。

通過采用上述技術方案，為了使得殺蟲顆粒可以快速的揮發，有效的提現防蚊蟲的作用，通過加熱絲產生的溫度加快了驅蟲顆粒的揮發，實現了快速有效的防蟲。

本實用新型進一步設置為：所述的凹孔上設有紗網。

通過采用上述技術方案，經過揮發的驅蟲顆粒能起到驅趕蚊蟲的作用，但是不可能瞬間將蚊蟲全部殺死，進而會有部分蚊蟲透過凹孔進入到空腔內部，進入空腔內部的蚊蟲一段時間后死亡會對驅蟲板內造成污染，紗網有效的避免了蚊蟲進入到驅蟲板的內部，保證了驅蟲板內部的驅蟲顆粒不會污染。

本實用新型進一步設置為：所述的帳篷布上設有防蟲層。

通過采用上述技術方案，經過揮發的驅蟲顆粒能起到驅趕蚊蟲的作用，但是不可能瞬間將蚊蟲全部殺死，依然會有蚊蟲繞過防蟲板后附著到帳篷上，此時帳篷布上帶有的防蟲層起到驅趕蚊蟲的作用，進一步保證了帳篷的干凈整潔。

本實用新型進一步設置為：所述的帳篷內設有艾草填充的帳篷墊。

通過采用上述技術方案，帳篷在露天架設好了之后，防蟲板有效的防止了周圍飛過來的蚊蟲，但是依然會有蚊蟲從地面上爬進來，為了有效的避免蚊蟲從地面上爬進帳篷，帳篷內艾草填充的帳篷墊可以發揮驅趕蚊蟲的作用，在帳篷與地面接觸端形成了有效的保護。

本實用新型進一步設置為：所述的防蟲層上設有隔熱層。

通過采用上述技術方案，電熱絲產生熱量后加速了驅蟲顆粒揮發的同時，電熱絲產生的熱量會傳遞到帳篷布上面造成帳篷的損毀，增設的隔熱層有效的保護了帳篷在使用的過程中帳篷布的安全。

本實用新型進一步設置為：所述的防蟲板頂端內設有供驅蟲顆粒存放的放置盒，所述放置盒底部向下凹陷并且與空腔連通。

通過采用上述技術方案，由于驅蟲顆粒在驅蟲板上通過凹孔揮發，在一定的時間之后驅蟲顆粒會消耗完畢需要重新填充，增設的供驅蟲顆粒存放的放置盒有效的保證了驅蟲顆粒的供應量，同時由于重力的作用驅蟲顆粒可以快速有效的填充到空腔內。

本實用新型進一步設置為：所述的帳篷布上設有窗戶，所述窗戶上設有防蟲網。

通過采用上述技術方案，帳篷都需要設置窗戶來保證空氣的流通，一些蚊蟲可能會通過窗戶飛入帳篷內，防蟲網快速有效的解決了蚊蟲會從窗戶飛入的困擾。

本實用新型進一步設置為：所述的帳篷門處設有紗門，所述紗門底部設有承重塊。

通過采用上述技術方案，帳篷門的面積較大容易使得蚊蟲的飛入，紗門可有效的阻擋部分蚊蟲的飛入，紗門底部設置的稱重塊有效的避免紗門折疊和保證紗門可以平整的垂直設置。

本實用新型進一步設置為：所述的紗門周邊設有驅蟲邊框。

通過采用上述技術方案，紗門多次開合的情況下，紗門的側邊不可能與帳篷布完美貼合，必然會存在一定的空隙，出現的空隙會導致一部分蚊蟲的飛入，在紗門周邊的設置的驅蟲框起到驅蟲的作用，有效的減少了蚊蟲的飛入。

綜上所述，本實用新型具有以下有益效果：

有效的減少了帳篷周圍的蚊蟲數量；充分的保證了帳篷內部的干凈整潔，避免了過多蚊蟲死后附著在帳篷上；通過各部分增設的防蟲結構之間的相互配合，使得帳篷防蚊蟲的能力有了明顯的提高。

附圖說明

圖1為帳篷結構示意圖；

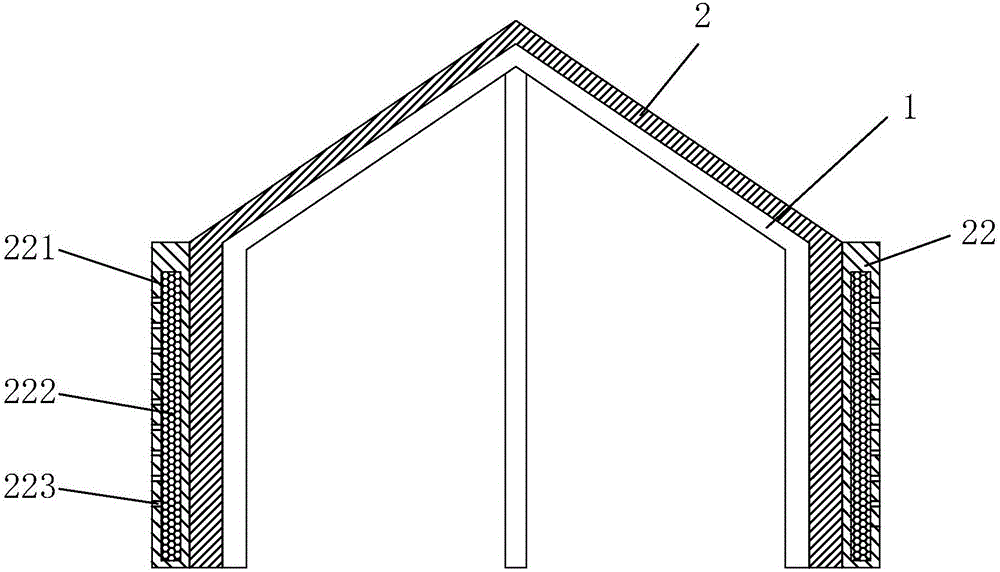

圖2為展現實施例一的結構示意圖；

圖3為展現實施例二的結構示意圖；

圖4為展現電熱絲和紗網的結構示意圖；

圖5為展現實施例三中放置盒的機構示意圖；

圖6為展現實施例四的結構示意圖；

圖7為圖6中A-A的剖視圖。

附圖標記：1、帳篷架；2、帳篷布；21、帳篷門；211、紗門；2111、承重塊；2112、驅蟲邊框；22、防蟲板；221、空腔；222、驅蟲顆粒；223、凹孔；2231、紗網；224、加熱絲；225、放置盒；23、防蟲層；24、隔熱層；25、窗戶；251、防蟲網；3、帳篷墊。

具體實施方式

以下結合附圖對本實用新型作進一步詳細說明。

實施例一：一種驅蚊蟲帳篷，如圖1和2所示，由帳篷架1、帳篷布2等結構部件組成，在選好地點之后將支撐架撐好，把帳篷布2通過防風繩與帳篷架1進行連接初步形成帳篷的構架，為了方便人員的進出在帳篷一側的帳篷布2上設有帳篷門21；帳篷一般搭建在室外，設置在露天的帳篷經常會受到蚊蟲的侵襲，蚊蟲的侵襲會導致帳篷外觀受損，同時也使得帳篷內的人員受到蚊蟲的侵害，所以在帳篷布2外側設有防蟲板22，在防蟲板22內部設有放置驅蟲顆粒222的空腔221，為了保證驅蟲可以充分的揮發與外界接觸，在防蟲板22上面設有若干與空腔221連通的凹孔223，防蟲板22內部的驅蟲顆粒222經過揮發，從凹孔223內溢散出來，在帳篷的周圍形成防護，有效的減少了靠近帳篷的蚊蟲；防蟲板22在防止蚊蟲侵入的時候，由于防蟲板22也與帳篷布2接觸從而進一步有效的固定的帳篷布2，避免帳篷布2在受到風的干擾發生鼓起或者凹陷，大大提高了帳篷的穩定性。

實施例二：如圖3和4所示，在常溫下驅蟲顆粒222揮發的速度緩慢，當驅蟲顆粒222揮發速度緩慢的時候，則不能快速有效的在帳篷周圍形成有效的保護層，為了使得驅蟲顆粒222可以快速的發揮起到驅蚊蟲的效果，在空腔221內部設有加熱絲224，通過加熱絲224產生的溫度加快了驅蟲顆粒222的揮發，實現了快速有效的防蟲。經過揮發的驅蟲顆粒222能起到驅趕蚊蟲的作用，但是不可能瞬間將蚊蟲全部殺死，進而會有部分蚊蟲透過凹孔223進入到空腔221內部，進入空腔221內部的蚊蟲一段時間后死亡會對驅蟲板內造成污染，為了避免蚊蟲進入到防蟲板22的內部，在凹孔223的外側設有紗網2231，紗網2231有效的避免了蚊蟲進入到防蟲板22的內部，保證了防蟲板22內部的驅蟲顆粒222不會污染；蚊蟲在遇到防蟲板22之后不會瞬間死亡，依然會有蚊蟲繞過防蟲板22后附著到帳篷上，此時為了避免帳篷外側短時間內附著蚊蟲，在帳篷布2上涂有一層由殺蟲劑材料制成的防蟲層23，當有蚊蟲附著到帳篷布2上的時候防蟲層23起到驅趕蚊蟲的作用，進一步保證了帳篷的干凈整潔。帳篷在露天架設好了之后，雖然防蟲板22和防蟲層23有效的防止了周圍飛過來的蚊蟲，但是依然會有蚊蟲從地面上爬進來，為了有效的避免蚊蟲從地面上爬進帳篷，在帳篷內增設有艾草填充的帳篷墊3，艾草本身具有一定的驅蟲作用，使得帳篷墊3可以發揮驅趕蚊蟲的作用，在帳篷與地面接觸端形成了有效的保護。

電熱絲產生熱量后加速了驅蟲顆粒222揮發的同時，加熱絲224產生的熱量會傳遞到帳篷布2上面，當溫度持續傳導累積達到一定溫度的時候，高溫會造成帳篷布2發生損毀，嚴重時可能會導致帳篷起火，為了有效的避免高溫造成帳篷布2的損壞，在防蚊層上又設有隔熱層24，增設的隔熱層24使得防蟲板22上產生的溫度不會傳遞到帳篷布2上，有效的保護了帳篷在使用的過程中帳篷布2的安全，避免了安全事故的發生。

實施例三：如圖5所示，由于驅蟲顆粒222在驅蟲板上通過凹孔223揮發，在一定的時間之后驅蟲顆粒222會消耗完畢需要重新填充，在防蟲板22頂端內設有供殺蟲顆粒存放的放置盒225，當空腔221內的驅蟲顆粒222數量不多時，增設的放置盒225內部存放的驅蟲顆粒222會填補到空腔221內，有效的保證了驅蟲顆粒222的供應量，同時為了方便驅蟲顆粒222的填充，放置盒225的底部向下凹陷并且與空腔221連通，由于重力的作用驅蟲顆粒222可以實現快速有效的填充到空腔221內。

實施例四：如圖6和7所示，帳篷在一般情況下都需要設置窗戶25來保證空氣的流通，一些蚊蟲可能會通過窗戶25飛入帳篷內，為了避免蚊蟲從窗戶25進入帳篷內部，在窗戶25上設置有防蟲網251，防蟲網251的網眼細且密集，在快速有效的解決了蚊蟲會從窗戶25飛入困擾的同時也不會影響戰帳篷內的空氣流通。帳篷門21的面積較大，人在出入帳篷的時候會導致蚊蟲從帳篷門21處飛入帳篷，所以在帳篷門21處加設了紗門211，有效的減小了從帳篷門21處蚊蟲的飛入量，為了避免紗門211折疊和保證紗門211可以平整的垂直設置，減小留有大空隙的可能性，在紗門211底部設有承重塊2111，有效的保證了紗門211可以與帳篷布2貼合。在實際的生活中紗門211多次開合的情況下，紗門211的側邊不可能與帳篷布2完美貼合，必然會存在一定的空隙，出現的空隙會導致一部分蚊蟲的飛入，在紗門211周邊的設置的驅蟲邊框2112起到驅蟲的作用，有效的減少了蚊蟲的飛入。

本具體實施例僅僅是對本實用新型的解釋，其并不是對本實用新型的限制，本領域技術人員在閱讀完本說明書后可以根據需要對本實施例做出沒有創造性貢獻的修改，但只要在本實用新型的權利要求范圍內都受到專利法的保護。
