本實用新型涉及帳篷領域，尤其涉及一種戶外帳篷。

背景技術：

帳篷是戶外宿營的必備之物，既能防風、防雨、防蚊蟲，又能保暖作用。帳篷包括內帳和披在內帳外側的外帳，外帳主要用于防風擋雨。帳篷被安裝完畢后，外帳的下邊緣不能與地面緊密貼合，造成雨水和風沙灌入帳篷內，為了克服這個問題，帳篷外帳的下邊緣處還設置有可以根據需要收起和放下的擋泥條。傳統擋泥條在需要收起時，通過綁帶把擋泥板固定在外帳的下邊緣，其缺點在于收起和放下?lián)跄喟宓牟僮鞅容^復雜，不夠方便。

技術實現要素：

本實用新型所要解決的技術問題是提供一種能夠方便的收起和放下?lián)跄嗤线叺膽敉鈳づ瘛?/p>

本實用新型解決上述技術問題所采用的技術方案為：戶外帳篷，包括內帳和外帳，外帳包括主帳面和主帳面下方一體延伸設置的擋泥拖邊，擋泥拖邊的下端綁調節繩，擋泥拖邊上設置有至少一個具有穿繩孔的連接件，外帳的帳壁上設置有穿繩扣，調節繩的自由端依次穿過穿繩孔和穿繩扣；調節繩的自由端向下拉扯，收起擋泥拖邊并形成通風口；松開調節繩的自由端，擋泥拖邊自重下垂關閉通風口。

本實用新型進一步的優選方案：所述的調節繩的固定端綁在擋泥拖邊上的第一綁帶。調節繩和第一綁帶相連，連接方式比較簡單。

本實用新型進一步的優選方案：連接件的兩端縫制在擋泥拖邊上，連接件中間形成所述的穿繩孔。連接件的形式多樣，可以使兩端縫制在擋泥拖邊外表面的連接繩，也可以設置在擋泥拖邊上的穿孔，只要連接件上能夠形成一個相對固定的穿繩孔，就能實現本實用新型的內容。

本實用新型進一步的優選方案：所述的穿繩扣設置有一個固定孔和兩個繩孔，外帳上的第二綁帶穿過固定孔，調節繩穿過兩個繩孔。固定孔用于把穿繩扣連接在外帳上， 調節繩通過兩個繩孔進行調節。

本實用新型進一步的優選方案：所述的穿繩扣位于主帳面和擋泥拖邊的連接部位。調節繩穿入穿繩扣內，通過控制調節繩，能夠把擋泥拖邊的下邊緣拉到連接部位，連接部位下方形成通風口。

本實用新型進一步的優選方案：所述的穿繩孔為兩個。兩個穿繩孔使得擋泥拖邊的收起時的收縮效果更好。

本實用新型進一步的優選方案：所述的調節繩的自由端綁一可插入地面的地釘。調節繩被拉扯到一定位置時，自由端的地釘插入帳篷附近的底面固定，使擋泥拖邊一直處于收起狀態。

本實用新型進一步的優選方案：所述的穿繩扣和連接件均位于所述的外帳的外表面。結構更加直觀，調節更加方便。

與現有技術相比，本實用新型的優點是調節繩的自由端向下拉扯，擋泥拖邊的下端、連接件和繩扣之間相互靠攏，收起擋泥拖邊并形成通風口；松開調節繩的自由端，擋泥拖邊的下端、連接件和繩扣之間相互分離，擋泥拖邊自重下垂關閉通風口，結構簡單，操作便捷。

附圖說明

圖1為本實用新型的立體圖；

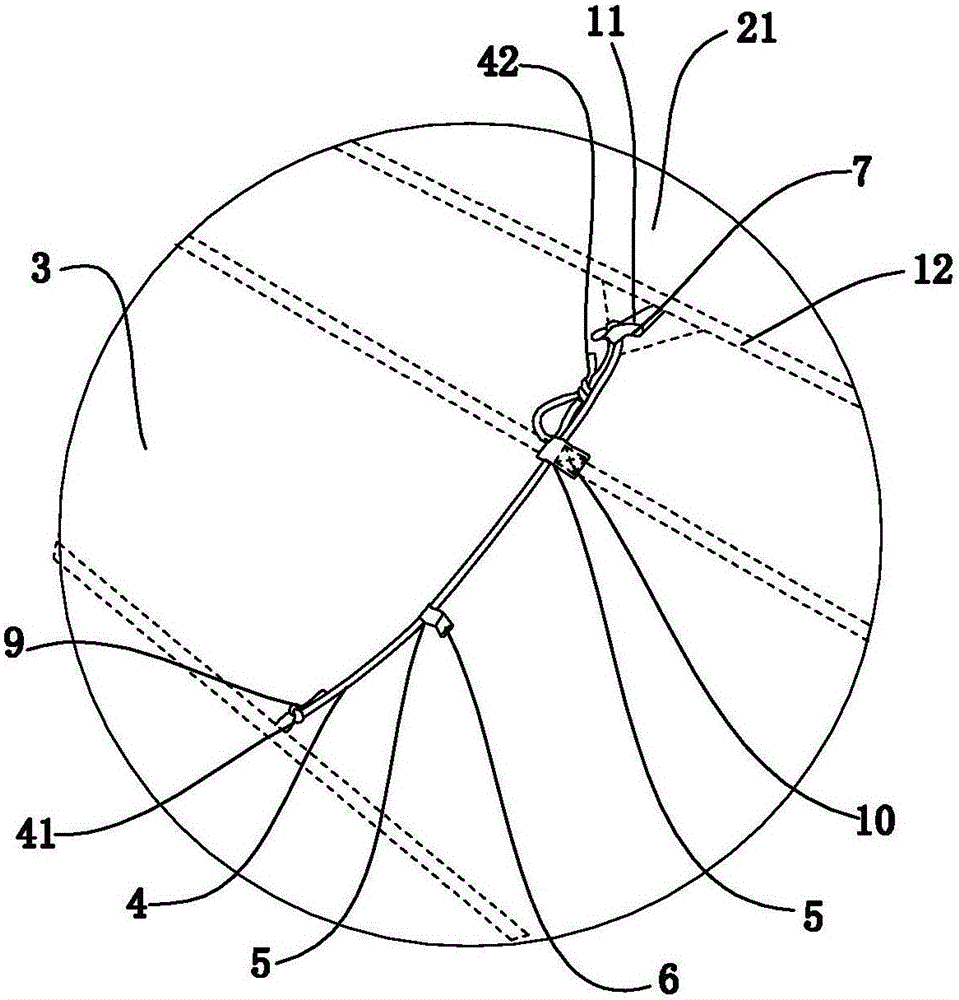

圖2為圖1中A處的擋泥拖邊下放時的放大圖；

圖3為圖1中A處的擋泥拖邊收起時的放大圖；

圖4為本實用新型中穿繩扣的立體圖一；

圖5為本實用新型中穿繩扣的立體圖二。

具體實施方式

以下結合附圖實施例對本實用新型作進一步詳細描述。

如圖1-圖5所示，戶外帳篷1，包括內帳(附圖未顯示)和外帳2，外帳2包括主帳面21和主帳面21下方一體延伸設置的擋泥拖邊3，擋泥拖邊3的下端綁調節繩4，擋泥拖邊3上設置有至少一個具有穿繩孔5的連接件6，外帳2的帳壁上設置有穿繩扣7，調節繩4的自由端41依次穿過穿繩孔5和穿繩扣7；調節繩4的自由端41向下拉扯，收起擋泥拖邊3并形成通風口8；松開調節繩4的自由端41，擋泥拖邊3自重下垂關閉通風口8。

如圖2、圖3所示，調節繩4的固定端42綁在擋泥拖邊3上的第一綁帶9。調節繩4和第一綁帶9相連，連接方式比較簡單。連接件6的兩端縫制在擋泥拖邊3上，連接件6中間形成穿繩孔7。連接件6的形式多樣，可以使兩端縫制在擋泥拖邊3外表面的連接繩10，也可以設置在擋泥拖邊上的穿孔5，只要連接件6上能夠形成一個相對固定的穿繩孔5，就能實現本實用新型的內容。

如圖2-圖5所示，穿繩扣7設置有一個固定孔71和兩個繩孔72，外帳2上的第二綁帶11穿過固定孔71，調節繩4穿過兩個繩孔72。固定孔71用于把穿繩扣7連接在外帳2上，調節繩4通過兩個繩孔72進行調節。穿繩扣7位于主帳面21和擋泥拖邊3的連接部位12。調節繩4穿入穿繩扣7內，通過控制調節繩4，能夠把擋泥拖邊3的下邊緣31拉到連接部位12，連接部位12下方形成通風口8。

如圖2、圖3所示，穿繩孔5為兩個。兩個穿繩孔5使得擋泥拖邊3的收起時的收縮效果更好。調節繩4的自由端41綁一可插入地面的地釘13。調節繩4被拉扯到一定位置時，自由端41的地釘13插入帳篷附近的地面固定，使擋泥拖邊3一直處于收起狀態。穿繩扣7和連接件6均位于外帳2的外表面。結構更加直觀，調節更加方便。

以上對本實用新型所提供的戶外帳篷進行了詳細介紹，本文中應用了具體個例對本實用新型的原理及實施方式進行了闡述，以上實施例的說明只是用于幫助理解本實用新型及核心思想。應當指出，對于本技術領域的普通技術人員來說，在不脫離本實用新型原理的前提下，還可以對本實用新型進行若干改進和修飾，這些改進和修飾也落入本實用新型權利要求的保護范圍內。
