本實用新型涉及一種伸縮塔機械定位機構，尤其涉及一種用于伸縮塔高度方向位置長時間精確保持的機械定位機構。

背景技術：

伸縮塔高度方向上的上升或下降一般采用機、電、液組合方式實現，根據使用要求，伸縮塔展開到位后在高度方向的位置需要長時間精確保持。而伸縮塔高度方向的展開一般是采用液壓油缸頂升或鋼絲繩牽引的方式實施。液壓系統有內泄漏、鋼絲繩有彈性，當活動塔升到位時，不能只依靠液壓油缸或鋼絲繩來保持活動塔的不下落，需設置一套特殊的機械定位機構。

技術實現要素：

針對以上問題本實用新型提供了一種可實現伸縮塔高度方向位置長時間精確保持不動的伸縮塔機械定位機構。

為了解決以上問題本實用新型采取了以下技術方案：一種伸縮塔機械定位機構，其特征在于，包括安裝在固定塔上的兩套旋轉軸組件、1套驅動組件、1套手柄組件和安裝在活動塔上的4只移動托板；移動托板與活動塔螺栓連接。

所述的1套旋轉軸組件包括2個旋轉軸支座、2個扭簧、2個固定托板、1根旋轉軸；旋轉支座設置在旋轉軸兩端，旋轉軸與旋轉支座采用鋼背軸承組成旋轉副，旋轉軸通過鋼背軸承可繞旋轉軸支座旋轉；固定托板設置在兩個旋轉軸支座內側，固定托板與旋轉軸采用鍵連接，這樣，旋轉軸旋轉時可帶動固定托板同步旋轉，扭簧設置在旋轉支座和固定托板之間，扭簧可使旋轉軸沒有施加外力狀態下自行回到水平狀態；旋轉軸組件通過兩端的旋轉軸支座與固定塔焊接連接；

兩套旋轉軸組件設置在固定塔的對稱面上；移動托板設置在活動塔的對稱面上；固定托板與移動托板為配套設置，固定托板設有導向斜面和卡搭面Ⅱ，移動托板設有卡搭面Ⅰ、卡搭面Ⅰ能卡搭在卡搭面Ⅱ上；

所述的驅動組件包括驅動繩、曲柄Ⅰ、連桿、曲柄Ⅱ；曲柄Ⅰ通過連接耳Ⅰ與驅動繩的一端相連，驅動繩的另一端與手柄組件相連；曲柄Ⅰ通過連接耳Ⅱ與連桿的一端相連，曲柄Ⅱ通過連接耳Ⅲ與連桿的另一端相連；曲柄Ⅰ、曲柄Ⅱ分別與對應的旋轉軸采用鍵連接。驅 動組件保證了兩套旋轉軸組件同步、同向旋轉。

所述的手柄組件包括手柄、連接支耳、基座；手柄焊接在連接支耳上，基座焊接在固定塔上，連接支耳可繞基座旋轉。向下扳動手柄，通過驅動組件可使兩套旋轉軸同步、同向旋轉。

所述的驅動繩為不銹鋼鋼絲繩。

本實用新型的結構設計，實現了伸縮塔高度方向位置長時間精確保持定位。

附圖說明

圖1為本伸縮塔機械定位機構在固定塔、活動塔上的安裝示意；

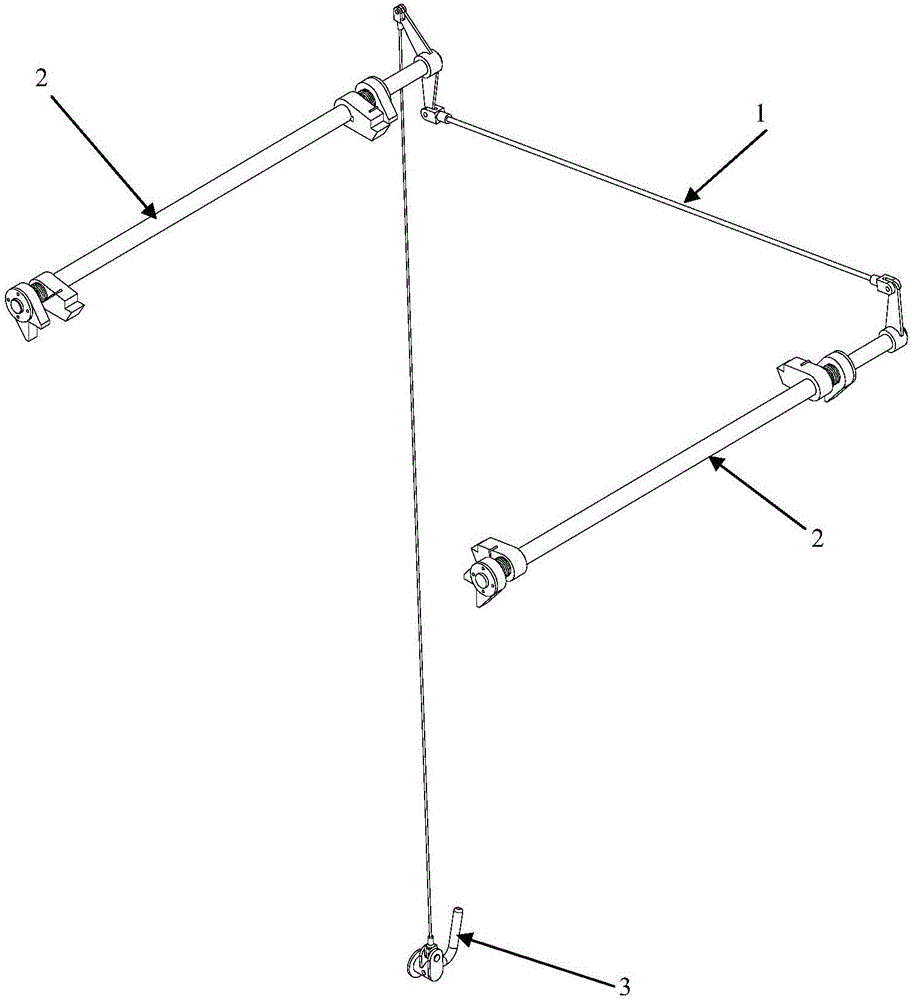

圖2為本實用新型的旋轉軸組件、驅動組件、手柄組件相互位置關系示意；

圖3為本實用新型的旋轉軸組件組成示意圖；

圖4為本實用新型的旋轉軸支座與旋轉軸的旋轉副示意圖；

圖5為本實用新型的固定托板與旋轉軸的固定連接示意圖；

圖6為本實用新型的扭簧示意圖；

圖7為本實用新型的驅動組件組成示意圖；

圖8為本實用新型的曲柄Ⅰ與旋轉軸的固定連接示意圖；

圖9為本實用新型的曲柄Ⅱ與旋轉軸的固定連接示意圖；

圖10為本實用新型的手柄組件組成示意圖；

圖11為本實用新型的機械定位機構動作原理圖；

圖12-1為本實用新型的移動托板的結構示意圖；

圖12-2為圖12-1的側視圖；

圖12-3為圖12-1的A-A截面圖；

圖12-4為圖12-1的俯視圖。

具體實施方式

下面結合附圖對本實用新型做進一步詳細的說明。

如圖1至12-4所示，本實用新型提供了一種伸縮塔機械定位機構，包括安裝在固定塔上的兩套旋轉軸組件2、1套驅動組件1、1套手柄組件3和安裝在活動塔上的4只移動托板4；移動托板4與活動塔5螺栓連接。

所述的1套旋轉軸組件2包括2個旋轉軸支座21、2個扭簧22、2個固定托板23、1根旋轉軸24；旋轉支座21設置在旋轉軸24兩端，旋轉軸24與旋轉支座21采用鋼背軸承25組成旋轉副，旋轉軸24通過鋼背軸承25可繞旋轉軸支座21旋轉；固定托板23設置在兩個 旋轉軸支座21內側，固定托板23與旋轉軸24采用鍵連接，這樣，旋轉軸24旋轉時可帶動固定托板23同步旋轉，扭簧22設置在旋轉支座21和固定托板23之間，扭簧22可使旋轉軸24沒有施加外力狀態下自行回到水平狀態；旋轉軸24組件通過兩端的旋轉軸支座21與固定塔6焊接連接；

兩套旋轉軸組件2設置在固定塔6的對稱面上；移動托板4設置在活動塔5的對稱面上；固定托板23與移動托板4為配套設置，固定托板23設有導向斜面23-1、卡搭面Ⅱ23-2，移動托板4設有卡搭面Ⅰ41，卡搭面Ⅰ41能卡搭在卡搭面Ⅱ23-2上；

所述的驅動組件1包括驅動繩11、曲柄Ⅰ12、連桿13、曲柄Ⅱ14；曲柄Ⅰ12通過連接耳Ⅰ12-1與驅動繩11的一端相連，驅動繩11的另一端與手柄組件3相連，驅動繩11為不銹鋼鋼絲繩；曲柄Ⅰ12通過連接耳Ⅱ12-2與連桿13的一端相連，曲柄Ⅱ14通過連接耳Ⅲ14-1與連桿13的另一端相連；曲柄Ⅰ12、曲柄Ⅱ14分別與對應的旋轉軸24采用鍵連接。驅動組件保證了兩套旋轉軸組件同步、同向旋轉。

所述的手柄組件3包括手柄31、連接支耳32、基座33；手柄31焊接在連接支耳32上，基座33焊接在固定塔6上，連接支耳32可繞基座33旋轉。向下扳動手柄31，通過驅動組件1可使兩套旋轉軸同步、同向旋轉。

當活動塔上升時，通過旋轉軸組件中固定托板上的導向斜面，活動塔將旋轉軸組件中的固定托板自行頂開，當活動塔上升越過固定托板時，4個固定托板在扭簧的作用下自行回到水平位置，此時操作動力系統使活動塔架下降、讓移動托板與固定托板接觸上，即用固定托板將活動塔托住，從而實現伸縮塔工作狀態時高度方向位置的長時間精確保持。

活動塔下降前，先使活動塔上升，活動塔上升到一定位置后，拉動手柄，手柄帶動驅動繩使旋轉軸組件中的固定托板向外翻轉，避免活動塔上的移動托板與固定托板相撞，活動塔下降越過該位置之后放開手柄，固定托板在扭簧的作用之下自行回到水平位置。

以上所述僅為本實用新型的優選實施例而已，并不限制于本實用新型，對于本領域的技術人員來說，本實用新型可以有各種更改和變化。凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的權利要求范圍之內。
