本實用新型屬于建筑施工技術領域，具體涉及一種用于收集施工現場混凝土、砂漿攪拌和散裝水泥車對粉料倉打灰過程引起的揚塵，能有效降低空氣粉塵含量，改善作業環境，降低施工成本等帶降塵及除塵功能的水泥攪拌工作站。

背景技術：

在施工現場由于混凝土（砂漿）攪拌和散裝水泥車對粉料倉打灰過程引起的粉塵飄揚污染大氣，危害人類的健康，飄逸在大氣中的粉塵是形成霧霾的一個重要原因，長時間懸浮在空氣中的固體微粒，污染作業環境、損害勞動者健康，當人體吸入粉塵后可導致的職業病如塵肺、矽肺等。減少大氣污染，保護作業人員身體健康，需要長遠地探討、研究。

目前施工現場控制揚塵大多數采用噴霧、撒水等方法，實施后的效果并不明顯。而現場攪拌混凝土（砂漿）產生的粉塵源主要有：混凝土攪拌及散裝水泥車對粉料倉打灰過程和粗細骨料、水泥等粉料上料、投料過程，因此設計一套控制現場揚塵裝置將顯得尤為重要。

技術實現要素：

針對現有技術中存在的上述問題，本實用新型的目的在于提供一種用于收集施工現場混凝土、砂漿攪拌和散裝水泥車對粉料倉打灰過程引起的揚塵，能有效降低空氣粉塵含量，改善作業環境，降低施工成本等帶降塵及除塵功能的水泥攪拌工作站。

所述的一種帶降塵及除塵功能的水泥攪拌工作站，包括帶進出料門洞的彩鋼板房、設置在彩鋼板房?jī)?nèi)的蓄水池、混凝土攪拌機、水泥儲罐及吸塵裝置，其特征在于所述吸塵裝置包括固定懸掛設置在彩鋼板房頂部的粉塵收集罩，軸流抽風機與粉塵收集罩固定連接，粉塵收集罩底部設有百葉，頂部設有與軸流抽風機進風口密封連接的圓孔，軸流抽風機出風口通過DN250PVC管和DN110PVC管與蓄水池相通，所述水泥儲罐通過水泥儲罐排氣管與蓄水池相通，將產生粉塵收集至蓄水池內。

所述的一種帶降塵及除塵功能的水泥攪拌工作站，其特征在于所述蓄水池分隔為水泥攪拌用水池、沉淀池及清水池，沉淀池上設有與彩鋼板房頂部連通的雨水接管，用于收集雨水備用，DN110PVC管、水泥儲罐排氣管分別與沉淀池相通，沉淀池底部設有出漿口，沉淀池頂部與清水池相通。

所述的一種帶降塵及除塵功能的水泥攪拌工作站，其特征在于彩鋼板房底部設有減震板，混凝土攪拌機安裝在減震板上。

所述的一種帶降塵及除塵功能的水泥攪拌工作站，其特征在于DN250PVC管和DN110PVC管通過變截面管卡連接。

所述的一種帶降塵及除塵功能的水泥攪拌工作站，其特征在于粉塵收集罩與彩鋼板房頂部之間的距離為1-1.5m。

上述的一種帶降塵及除塵功能的水泥攪拌工作站，包括彩鋼板房、設置在彩鋼板房?jī)?nèi)的蓄水池、混凝土攪拌機、水泥儲罐及吸塵裝置，吸塵裝置包括固定懸掛設置在彩鋼板房頂部的粉塵收集罩，軸流抽風機與粉塵收集罩固定連接，粉塵收集罩底部設有百葉，頂部設有與軸流抽風機進風口密封連接的圓孔，軸流抽風機出風口通過DN250PVC管和DN110PVC管與蓄水池相通，所述水泥儲罐通過水泥儲罐排氣管與蓄水池相通，將產生粉塵收集至蓄水池內。本實用新型通過采用上述技術，將整體攪拌工作限定在一定的空間內，并將工作過程中可能產生的粉塵通過管路收集到沉淀池內，利用收集的雨水對粉塵進行沉淀處理并利用，有效降低混凝土攪拌及散裝水泥車對粉料倉打灰過程的粉塵飄揚，改善了作業人員的工作環境，將雨水及粉塵回收利用大大降低了施工成本，取得了廣泛的社會效益。

附圖說明

圖1為本實用新型的剖面結構示意圖；

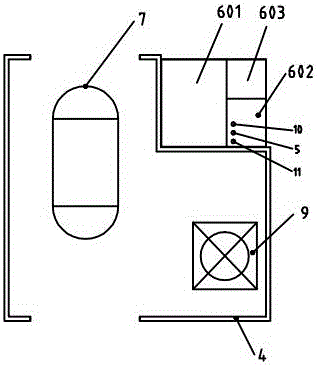

圖2為本實用新型的俯視結構示意圖；

圖3為本實用新型的局部仰視結構示意圖；

圖中：1-軸流抽風機，2-粉塵收集罩，3-DN250PVC管，4-彩鋼板房，5-DN110PVC管，6-蓄水池，601-水泥攪拌用水池，602-沉淀池，603-清水池，7-混凝土攪拌機，8-減震板，9-水泥儲罐，10-雨水接管，11-水泥儲罐排氣管，12-屋面排水溝。

具體實施方式

以下結合說明書附圖及實施例對本實用新型作進一步的描述：

如圖1-3所示，本實用新型實施例涉及的一種帶降塵及除塵功能的水泥攪拌工作站，包括帶進出料門洞的彩鋼板房4、設置在彩鋼板房4底部的蓄水池6、混凝土攪拌機7、水泥儲罐9及設置在彩鋼板房4頂部的吸塵裝置，蓄水池6分隔為水泥攪拌用水池601、沉淀池602及清水池603，本實用新型在沉淀池602上安裝一根與彩鋼板房4頂部的屋面排水溝12連通的雨水接管10，用于收集雨水回收利用，沉淀池602底部設有出漿口，所述吸塵裝置包括固定懸掛設置在彩鋼板房4頂部的粉塵收集罩2，軸流抽風機1與粉塵收集罩2通過螺栓固定連接，粉塵收集罩2底部設有百葉，頂部設有與軸流抽風機1進風口密封連接的圓孔，軸流抽風機1出風口通過DN250PVC管3和DN110PVC管5與蓄水池6相通，DN250PVC管3和DN110PVC管5之間通過變截面管卡連接，變截面管卡兩端端頭分別與DN250PVC管3和DN110PVC管5直徑匹配。所述水泥儲罐9上設有水泥儲罐排氣管11，DN110PVC管5、水泥儲罐排氣管11分別與沉淀池602相通，在攪拌工作過程中，將彩鋼板房4空間內的粉塵經粉塵收集罩2和軸流抽風機1收集由管路輸送進入沉淀池602內，同時倒散裝水泥至水泥儲罐9產生的粉塵在水泥儲罐9封閉后由水泥儲罐排氣管11收集由管路輸送進入沉淀池602內，由儲存的雨水對粉塵進行沉淀處理，上層清水層滿至沉淀池602頂部與清水池603相通高度后，清水流至清水池603中備用，沉淀池602下層的粉塵泥漿從出漿口清理出，可回收利用也可以直接清理。

為了降低混凝土攪拌機7工作時產生的震動影響，本實用新型在彩鋼板房4底部設有減震板8，再將混凝土攪拌機7安裝在減震板8上。

本實用新型的DN250PVC管3和DN110PVC管5通過變截面管卡連接，兩個管的直徑不同，是由于從粉塵收集罩2吸收出的粉塵量大，因此，先用大管徑的DN250PVC管3連接軸流抽風機1的出風口。

本實用新型實施例中，彩鋼板房4為6m×6m，高度不少于6m，且前后開設進出料的門洞，粉塵收集罩2與彩鋼板房4頂部之間的距離為1-1.5m，蓄水池6為2.5×2.5m且高不少于1.5m，分隔成1.5和1m兩格，其中1m的那一格再分成兩格，總共分為水泥攪拌用水池601、沉淀池602及清水池603三格，水泥攪拌用水池601用于混凝土攪拌用水供應，沉淀池602用于凈化粉塵空氣用，清水池603用于清洗用，粉塵收集罩2由L50×5角鋼固定于彩鋼板房4主體結構下。粉塵收集罩2下口安裝通風百葉，頂部開約300cm圓孔，圓孔對準軸流抽風機1進風口，軸流風機用螺栓與粉塵收集罩固定。

所述的軸流抽風機要求功率在1.5KW左右，換氣量要求在3500m³/h。

散裝水泥等粉料桶排氣口接DN110PVC通風管，同樣接至蓄水池。散裝水泥車對水泥儲罐9打灰過程時蓄水池6水位要高于管口30cm以上，蓄水池6頂要加蓋木板。

彩鋼板房4屋面設沿溝、雨水管等收集屋面雨水至蓄水池，可減少清洗用水。

本實用新型的降塵、除塵裝置后，混凝土攪拌工作環境能得到極大改善，有效的控制混凝土攪拌引起的粉塵外溢，同時可大大減少散裝水泥車往粉料桶打灰，排氣管粉塵的外揚情況，其經濟效益非常顯著，取得了廣泛的社會效益。
