本實用新型涉及水上娛樂設施技術領域，特別是涉及一種地下室游泳池結構及具有立體水景的游泳館。

背景技術：

游泳是一項充滿樂趣的運動，也能達到強身健體的效果。每到夏天，天氣炎熱的時候，人們都喜歡到游泳池去游泳戲水，消暑之余也能強身健體。游泳池的建設增加了夏天消暑的方式，人們游泳戲水的方式不再局限于去江河漂泊等沒人監管的區域，為游泳運動的安全性增加極大的保障。傳統的游泳池分為室內游泳池和室外游泳池。室內游泳池建設在室內，人們在室內游泳池游玩時可避免夏日陽光的直曬以及其它不良天氣的影響；而室外游泳池建設在室外，當天氣良好時，人們可以通過在室外游泳池獲得適當的太陽光照射。

然而，無論是室內還是室外的游泳池，在建設過程均需要占用一定的陸地面積，在如今土地資源緊縮的條件下，導致建設游泳池的成本增加，進而直接影響游泳池的數量，使得現有的游泳池的數量滿足不了人們的需求，也就引發了一系列的問題例如因建設的土地成本上漲導致建設時開發商偷工減料，例如游泳池門票上漲，又如因門票上漲人們直接放棄游泳池而選擇到江河湖泊等安全性較低的區域游泳，可知傳統的游泳池建設成本高，不能滿足人們的需求。

技術實現要素：

基于此，有必要針對如何充分利用國土資源、如何降低紫外線對人體的傷害、如何保持游泳環境恒溫的技術問題，提供一種地下室游泳池結構及具有立體水景的游泳館。

一種地下室游泳池結構，設置于地表下方，該地下室游泳池結構包括：池體，以及位于所述池體上方的池頂；所述池體設置有承載部、池沿部及出入口；所述承載部用于承載水，所述池沿部與所述承載部連接且位于所述承載部的上部，所述池沿部具有平臺結構，所述出入口連通所述池沿部；所述池頂包括透明材料層。

在其中一個實施例中，所述透明材料層包括玻璃。

在其中一個實施例中，所述池頂包括多層所述玻璃，相鄰兩所述玻璃之間具有間隔空間。

在其中一個實施例中，所述池頂包括四層所述玻璃。

在其中一個實施例中，四層所述玻璃之間采用鋼結構支撐連接。

在其中一個實施例中，所述玻璃的厚度為6-12mm。

在其中一個實施例中，所述玻璃表面設置有透明涂層。

一種具有立體水景的游泳館，包括上述的地下室游泳池結構以及園藝結構，所述園藝結構圍繞所述池頂設置于地表。

在其中一個實施例中，所述池頂相背所述池體的一側設置有容置槽，所述容置槽用于裝入自來水。

上述地下室游泳池結構及具有立體水景的游泳館，通過設置在地表的下方，池頂為透明材料制成，便利外部的光線可穿過池頂到達池體，且在透明材料的作用下可以減小紫外線對用戶的傷害，并由于地表的特性，使得活動空間和池體可以保持一年四季相對恒溫，同時，將地下室游泳池結構設置在地表的下方，不占用地表上面的空間，充分利用了土地資源。

附圖說明

圖1為一個實施例中地下室游泳池結構的應用環境示意圖；

圖2為一個實施例中地下室游泳池結構的結構示意圖；

圖3為一個實施例中地下室游泳池結構的另一視角的結構示意圖；

圖4為一個實施例中池頂與地坑的側壁的連接結構示意圖；

圖5為一個實施例中池頂的結構示意圖；

圖6為一個實施例中具有立體水景的游泳館的結構示意圖。

具體實施方式

為使本實用新型的上述目的、特征和優點能夠更加明顯易懂，下面結合附圖對本實用新型的具體實施方式做詳細的說明。在下面的描述中闡述了很多具體細節以便于充分理解本實用新型。但是本實用新型能夠以很多不同于在此描述的其它方式來實施，本領域技術人員可以在不違背本實用新型內涵的情況下做類似改進，因此本實用新型不受下面公開的具體實施例的限制。

在本實用新型的描述中，需要理解的是，術語“中心”、“縱向”、“橫向”、“長度”、“寬度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“豎直”、“水平”、“頂”、“底”、“內”、“外”、“順時針”、“逆時針”、“軸向”、“徑向”、“周向”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。

此外，術語“第一”、“第二”僅用于描述目的，而不能理解為指示或暗示相對重要性或者隱含指明所指示的技術特征的數量。由此，限定有“第一”、“第二”的特征可以明示或者隱含地包括至少一個該特征。在本實用新型的描述中，“多個”的含義是至少兩個，例如兩個，三個等，除非另有明確具體的限定。

在本實用新型中，除非另有明確的規定和限定，術語“安裝”、“相連”、“連接”、“固定”等術語應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或成一體；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通或兩個元件的相互作用關系，除非另有明確的限定。對于本領域的普通技術人員而言，可以根據具體情況理解上述術語在本實用新型中的具體含義。

在本實用新型中，除非另有明確的規定和限定，第一特征在第二特征“上”或“下”可以是第一和第二特征直接接觸，或第一和第二特征通過中間媒介間接接觸。而且，第一特征在第二特征“之上”、“上方”和“上面”可是第一特征在第二特征正上方或斜上方，或僅僅表示第一特征水平高度高于第二特征。第一特征在第二特征“之下”、“下方”和“下面”可以是第一特征在第二特征正下方或斜下方，或僅僅表示第一特征水平高度小于第二特征。

需要說明的是，當元件被稱為“固定于”或“設置于”另一個元件，它可以直接在另一個元件上或者也可以存在居中的元件。當一個元件被認為是“連接”另一個元件，它可以是直接連接到另一個元件或者可能同時存在居中元件。本文所使用的術語“垂直的”、“水平的”、“上”、“下”、“左”、“右”以及類似的表述只是為了說明的目的，并不表示是唯一的實施方式。

請參閱圖1，其為一個實施例中地下室游泳池結構10的應用環境示意圖，一種地下室游泳池結構10應用于地表50下方，該地表50下方挖設有地坑51，該地下室游泳池結構設置在該地坑51中。地坑51的容積根據地下室游泳池結構10的大小確定。可以理解，將地下室游泳池結構10設置在地表50的下方，不占用地表上面的空間，充分利用了土地資源。

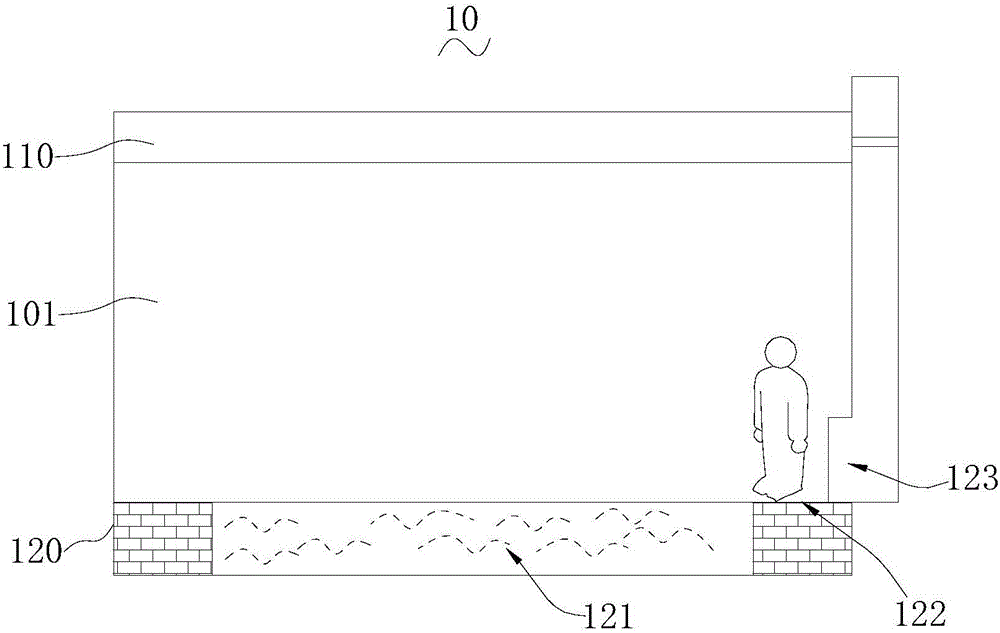

請參閱圖2，其為一個實施例中地下室游泳池結構的結構示意圖，該地下室游泳池結構10包括池頂110和池體120。池頂110設置于所述地坑51的開口，池頂110包括透明材料層，即該透明材料層采用透明材料制成。池體120設置于所述地坑51的底部。池頂110與池體120形成有活動空間101。池頂110位于所述池體120上方。池體120設置有承載部121、池沿部122及出入口123。承載部121用于承載水，池沿部122與承載部121連接且位于承載部121的上部，池沿部122具有平臺結構，出入口123連通池沿部122。用戶可以在池沿部122上活動，并在承載部121注入水源時用戶可以在承載部121游泳。

上述地下室游泳池結構10，通過設置在地表50的下方，池頂110為透明材料制成，便利外部的光線可穿過池頂110到達池體120，且在透明材料的作用下可以減小紫外線對用戶的傷害，并由于地表50的特性，使得活動空間101和池體120可以保持一年四季相對恒溫，同時，將地下室游泳池結構10設置在地表50的下方，不占用地表上面的空間，充分利用了土地資源。

進一步的，透明材料層包括玻璃，即透明材料為玻璃，即由玻璃材料制成池頂110。例如，玻璃為鋼化玻璃。如圖3所示，一實施例中，地坑51的側壁設置有多個支撐件52。多個支撐件52均勻地分布在地坑51的側壁上。本實施例中，地坑51為方形結構，每一轉角對應設置有一個支撐件52，多個支撐件52與池頂110貼合連接。

本實施例中，支撐件52為鋼型材。例如，支撐件52與地坑51的側壁抵接。優選的，地坑51的側壁開設有凹槽，凹槽的結構匹配支撐件52的結構，支撐件52至少部分收容在凹槽上，由此通過凹槽可以限制支撐件52的移動，即避免支撐件52相對地坑51發生位移。可以理解，地坑51的側壁對應每一個支撐件52均開設有一個凹槽，從而將全部的支撐件52限制在地坑51上，使得多個支撐件51與池頂110貼合連接后形成牢固的框架，增加結構的穩定性。

進一步的，如圖3所示，支撐件52之間設置有加強桿53。本實施例中，加強桿53的數量有兩個，兩個加強桿53之間成交叉設置。每一加強桿53的兩端分別與支撐件52連接。優選的，加強桿53成水平設置。優選的，加強桿53設置在活動空間101的中間區域，以避免遮擋外部陽光照射入活動空間101。由此通過加強桿53可以進一步地增加由支撐件52、池頂110以及加強桿53組合而成的框架結構。

進一步的，加強桿53設置有多個安裝位。例如安裝位均勻分布在加強桿53上。優選的，安裝位為掛鉤。優選的，安裝位為夾具。由此，通過設置在加強桿53上的安裝位可以在加強桿53上安裝警示標語或者廣告標語，從而進一步拓展了游泳池的功能，同時通過安裝警示標語可以提醒游泳者加強自身游泳安全意識，保持文明安全的游泳習慣。此外，通過廣告標語可以增加廣告使用費的收入，也為商家提供多樣的廣告投放形式。

進一步的，加強桿53設置有多個吊掛位以及多個掛繩。每一個掛繩的一端對應與一個吊掛位連接，另一端與池體120的泳道線連接。優選的，吊掛位均勻分布在加強桿53上。每一掛繩的長度均等長。由此，加強桿53均通過掛繩與泳道線相連接，使得游泳者趴在泳道線上時，泳道線在掛繩的拉持下保持原位而不下沉，為游泳者提供了短暫的休息平臺和時間，提高了游泳的安全性，解決了傳統的泳道線因為只有兩端連接在池體120上，中間漂浮，當游泳者趴在中間的泳道線時，泳道線下沉帶動游泳者下沉，因而泳道線不能作為浮漂的救生作用的技術問題。

請參閱圖4，一實施例中，地坑51的側壁511采用水泥鋼筋混凝土材料制成。本實施例上，側壁511具有預設厚度。池頂110的周緣與側壁511抵接。該預設厚度大于池頂110周緣突出于地坑51開口的寬度。進一步的，側壁511沿地坑51周緣開設有限位槽401，對應的，池頂110的周緣突出地設置有限位凸起402。限位凸起402嵌入限位槽401中。由此進一步地限制池頂110的移動，加強池頂110安裝的牢固性。

進一步的，側壁511中設置有導水管403。導水管403的一端與限位槽401連通，另一端與池體120的排水渠道連通。由此當外部的雨水沿著池頂110的周緣往地坑51的方向浸入時，雨水將流入并積聚在限位槽401中，此時通過導水管403可以將積聚在限位槽401中的雨水排出至池體120的排水渠道上，避免雨水過分積聚而往地坑51侵入。同時，及時地將雨水從側壁511中排出也可以保持側壁511表面的干燥清潔，防止雨水對側壁511的侵蝕，從而有效地提高側壁511的使用壽命以及質量。

請參閱圖5，其為一個實施例中池頂110的結構示意圖，池頂110包括多層玻璃111，相鄰兩個玻璃111之間具有間隔空間112。多層玻璃111之間采用鋼結構支撐連接。進一步的，間隔空間112上下兩側的玻璃表面涂抹有透明隔熱涂料，并形成一層薄膜，以使得玻璃111具有透明、隔熱、隔紫外線的功能。即透明隔熱涂料不會造成視線的遮擋，同時由于材料的特性，可以通過該透明隔熱涂料實現隔熱、隔紫外線功能，特別是在嚴熱的夏天，太陽光照射池頂110時產生大量的熱量，通過該透明隔熱涂料可以阻隔熱量進入活動空間101，使得活動空間101保持相對恒溫的狀態，并且阻擋大部分的紫外線，保護游泳都的皮膚，提高了游泳者游泳的安全系數。

例如，該透明隔熱涂料包括如下質量份的各組分：丙烯酸樹脂54份～68份、聚氨酯樹脂22份～25份、有機硅樹脂24份～32份、硅丙樹脂18份～22份、潤濕劑3份～12份、固化劑3份～15份、流平劑12份～17份、消泡劑9份～13份、穩定劑2份～6份、偶聯劑4份～13份。

上述透明隔熱涂料利用丙烯酸樹脂作為原料，并混合其余的可用于制備透明隔熱涂料薄膜的原料，從而使得上述由透明隔熱涂料形成的薄膜同時具備了透明度高、隔熱性能好、隔紫外線強的優點，此外，上述透明隔熱涂料形成的薄膜還具有易于生產制造和制造成本低的優點。

優選的，該透明隔熱涂料包括如下質量份的各組分：丙烯酸樹脂68份、聚氨酯樹脂32份、有機硅樹脂24份、硅丙樹脂18份、潤濕劑3份、固化劑3份、流平劑12份、消泡劑9份、穩定劑2份、偶聯劑4份。

為了使得玻璃本身具備高透明度以及高強度的性能，一實施例中，玻璃111包括如下質量份的各組分：石英砂60份～70份、氧化硼13份～55份、硝酸鈉2份～15份、螢石3份～25份、廣東砂2份～15份、南海砂3份～12份、方解石0.5份～2份、長石0.5份～2份、氧化鋅0.2份～0.5份、氧化鐵長石1份～5份、氧化錳長石2份～7份、稀土氧化物0.2份～0.5份以及輕質鈣0.5份～2份。

上述玻璃利用石英砂作為原料，并混合其余的可用于制備玻璃的原料，從而使得上述玻璃同時具備了透明度高、強度高的優點，此外，上述玻璃還具有易于生產制造和制造成本低的優點。

優選的，玻璃111包括如下質量份的各組分：石英砂60份、氧化硼55份、硝酸鈉15份、螢石25份、廣東砂15份、南海砂12份、方解石2份、長石2份、氧化鋅0.5份、氧化鐵長石5份、氧化錳長石7份、稀土氧化物0.5份以及輕質鈣2份。

進一步的，池頂為透明材料制成，透明材料為雙層中空玻璃。雙層中空玻璃即上下玻璃之間存在間隙，通過該間隙可以實現過濾太陽光中的紫外線以及隔熱的功能。優選的，雙層中空玻璃中的下層玻璃，即靠近池體120一側的玻璃為夾膠玻璃。可以理解，采用夾膠玻璃，當上下層玻璃都被踩破后，至少存在下層玻璃從整體上還呈現一體化，即玻璃碎片之間還相互粘連，從而防止玻璃碎片掉入池體120中，對游泳者造成傷害。

進一步的，池頂110包括四層玻璃。進一步的，四層玻璃之間采用鋼結構支撐連接。并且，至少最下層的玻璃為夾膠玻璃，即靠近池體120一側的玻璃為夾膠玻璃。優選的，四層玻璃中，每一層玻璃均為夾膠玻璃，從而從整體上提高池頂的強度，也進一步增加了池頂的安全性。

為了保證池頂具有一定的強度，進一步的，玻璃的厚度為6-12mm。6-12mm厚度的玻璃可以承受一定的重量，使得外物壓在池頂時也不至于壓破池頂。特別的，當需要在池頂相背池體的一側放置景觀物品時，或者裝入一定量的水源以形成水池景觀時，水的重量不至于將池頂壓壞。另一方面，當時池頂相背池體的一側裝入水源時，由于水源也為透明，不會遮擋太陽光進入池體，使得池頂表面呈現立體的水景，池頂下方正常為游泳者提供恒溫的泳池場所，從而提高該地下室游泳池結構的實用性能，在充值利用國地資源的同時也豐富了用戶對游泳場所的選擇。

一實施例中，玻璃表面設置有透明涂層。例如，透明涂層包括第一透明涂層、第二透明涂層以及第三透明涂層。本實施例中，第一透明涂層鄰近玻璃表面。第一透明涂層、第二透明涂層以及第三透明涂層依次設置。第一透明涂層涂抹有透明紅色涂料。第二透明涂層涂抹有透明黃色涂料。第三透明涂層涂抹有透明藍色涂料。可以理解，利用紅色、黃色以及藍色等三基色，通過不同的組合，可以展現出不同的色彩。

例如，第一透明涂層包括如下質量份的各組分：丙烯酸樹脂54份～68份、聚氨酯樹脂22份～25份、有機硅樹脂24份～32份、鐵紅0.6份～1份、硅丙樹脂18份～22份、潤濕劑3份～12份、固化劑3份～15份、流平劑12份～17份、消泡劑9份～13份、穩定劑2份～6份、偶聯劑4份～13份。

上述第一透明涂層利用丙烯酸樹脂作為原料，并混合其余的可用于制備第一透明涂層的原料，并且利用鐵紅的化學性質為紅棕色的特性，從而使得上述第一透明涂層同時具備了透明度高、強度高以及呈紅色透明狀的優點，此外，上述玻璃還具有易于生產制造和制造成本低的優點。

優選的，第一透明涂層包括如下質量份的各組分：丙烯酸樹脂54份、聚氨酯樹脂25份、有機硅樹脂32份、鐵紅0.6份、硅丙樹脂22份、潤濕劑12份、固化劑15份、流平劑17份、消泡劑13份、穩定劑6份、偶聯劑13份。

例如，第二透明涂層包括如下質量份的各組分：丙烯酸樹脂54份～68份、聚氨酯樹脂14份～25份、有機硅樹脂25份～28份、鎘黃0.5份～2份、硅丙樹脂14份～21份、潤濕劑4份～15份、固化劑5份～18份、流平劑11份～19份、消泡劑7份～11份、穩定劑1份～5份、偶聯劑3份～15份。

上述第二透明涂層利用丙烯酸樹脂作為原料，并混合其余的可用于制備第二透明涂層的原料，并且利用鎘黃的化學性質為黃色的特性，從而使得上述第二透明涂層同時具備了透明度高、強度高以及呈黃色透明狀的優點，此外，上述玻璃還具有易于生產制造和制造成本低的優點。

優選的，第二透明涂層包括如下質量份的各組分：丙烯酸樹脂54份～68份、聚氨酯樹脂15份、有機硅樹脂26份、鎘黃0.8份、硅丙樹脂17份、潤濕劑9份、固化劑8份、流平劑12份、消泡劑8份、穩定劑2份、偶聯劑4份。

例如，第三透明涂層包括如下質量份的各組分：丙烯酸樹脂55份～69份、聚氨酯樹脂11份～23份、有機硅樹脂23份～26份、群青0.3份～1.1份、硅丙樹脂16份～24份、潤濕劑5份～16份、固化劑3份～15份、流平劑10份～18份、消泡劑4份～19份、穩定劑2份～7份、偶聯劑5份～17份。

上述第三透明涂層利用丙烯酸樹脂作為原料，并混合其余的可用于制備第三透明涂層的原料，并且利用群青的化學性質為藍色的特性，從而使得上述第三透明涂層同時具備了透明度高、強度高以及呈藍色透明狀的優點，此外，上述玻璃還具有易于生產制造和制造成本低的優點。

為使太陽光照射在池頂時，池體呈現繽紛多彩的光線，一實施例中，池頂包括四層玻璃，四層玻璃分別包括表層玻璃、第一層玻璃、第二層玻璃以及第三層玻璃。表層玻璃為夾膠玻璃，設置在遠離池體的最上方。表層玻璃、第一層玻璃、第二層玻璃以及第三層玻璃依次設置。第一層玻璃設置有第一透明涂層，從而使得第一層玻璃呈現透明紅色；第二層玻璃設置有第二透明涂層，從而使得第二層玻璃呈現透明黃色；第三層玻璃設置有第三透明涂層，從而使得第三層玻璃呈現透明藍色。

進一步的，地下室游泳池結構10還設置有處理器、第一步進電機、第二步進電機以及第三步進電機。第一步進電機、第二步進電機以及第三步進電機分別與處理器連接。第一步進電機通過第一導軌與第一層玻璃連接，第二步進電機通過第二導軌與第二層玻璃連接，第三步進電機通過第三導軌與第三層玻璃連接。處理器分別控制第一層玻璃、第二層玻璃以及第三層玻璃，以分別使第一層玻璃、第二層玻璃以及第三層玻璃沿導軌的方向逐步離開或者靠近玻璃表面。如此，當單獨設置第一層玻璃時，經過太陽光的照射，池體將呈現紅色。當單獨設置第二層玻璃時，池體將呈現黃色。當單獨設置第三層玻璃時時，池體將呈現藍色。可以理解，當分別組合設置第一層玻璃和第二層玻璃或者第三層玻璃時，可以呈現多種色彩，此處不再贅述。

為保證池體的私密性，進一步的，玻璃為單向透視玻璃。本實施例中，單向透視玻璃的方向為由池體內往池體外的方向，即外部有視線是無法通過池頂看到池體的，但池體上的游泳者的視線可以穿過池頂看到池頂外部，從而可以使得游泳者在池體內看到天空，增加游泳者的游泳體驗，解決傳統室內游泳館無法看到外部的缺陷，同時，由此單向透視的作用，外部的路人不能看到池體上的游泳者，使得池體保持相對的私密性。

本實施例中，池體包括注入足夠水源的泳池以及設置在泳池上的泳道。進一步的，泳池周緣設置有過道以供游泳者行走，以及設置有排水渠道，以將污水排出至外部的廢水管道。

請參閱圖6，其為一個實施例中具有立體水景的游泳館20的結構示意圖，一種具有立體水景的游泳館20包括的地下室游泳池結構10以及園藝結構60，園藝結構60圍繞池頂110設置于地面。進一步的，池頂110相背池體120的一側設置有容置槽61，容置槽61用于裝入自來水。由于自來水也為透明，不會遮擋太陽光進入池體，使得池頂表面呈現立體的水景，池頂下方正常為游泳者提供恒溫的泳池場所，從而提高該具有立體水景的游泳館20的實用性能。

上述具有立體水景的游泳館20，通過設置在地表50的下方的地下室游泳池結構10，地下室游泳池結構10的池頂110為透明材料制成，便利外部的光線可穿過池頂110到達池體120，且在透明材料的作用下可以減小紫外線對用戶的傷害，并由于地表50的特性，使得活動空間101和池體120可以保持一年四季相對恒溫，同時，將地下室游泳池結構10設置在地表50的下方，不占用地表上面的空間，充分利用了土地資源，并且在容置槽61裝入自來水后，地下室游泳池結構10的上方呈現立體水景，增強觀賞性能。

以上所述實施例的各技術特征可以進行任意的組合，為使描述簡潔，未對上述實施例中的各個技術特征所有可能的組合都進行描述，然而，只要這些技術特征的組合不存在矛盾，都應當認為是本說明書記載的范圍。

以上所述實施例僅表達了本實用新型的幾種實施方式，其描述較為具體和詳細，但并不能因此而理解為對實用新型專利范圍的限制。應當指出的是，對于本領域的普通技術人員來說，在不脫離本實用新型構思的前提下，還可以做出若干變形和改進，這些都屬于本實用新型的保護范圍。因此，本實用新型專利的保護范圍應以所附權利要求為準。
