本實用新型涉及地暖設備領域，具體的說是一種帶有實時溫度檢測的智能地暖地板。

背景技術：

地暖是地板輻射采暖的簡稱，是以整個地面為散熱器，通過地板輻射層中的熱媒，均勻加熱整個地面，利用地面自身的蓄熱和熱量向上輻射的規律由下至上進行傳導，來達到取暖的目的。低溫地面熱媒在室內形成腳底至頭部逐漸遞減的溫度梯度，從而給人以腳暖頭涼的舒適感。地面輻射供暖符合中醫“溫足頂涼”的健身理論，是目前最舒適的采暖方式，也是現代生活品質的象征。

發明人在研究中發現，地暖在工作中，由于熱量反饋速度較慢，且難以準確估算準確地板的最大溫度，因此可能會對地暖工作效率存在錯誤調節，使得地暖溫度較高或是溫度較低，降低用戶體驗，且浪費資源。

技術實現要素：

為了解決上述技術問題，本實用新型提供了一種帶有實時溫度檢測的智能地暖地板。

本實用新型解決其技術問題采用以下技術方案來實現：

一種帶有實時溫度檢測的智能地暖地板，包括地板主體和溫度檢測系統，所述地板主體包括頂層木板和底部導熱層，所述頂層木板設置在所述底部導熱層的頂部，所述底部導熱層的底部設置有用于穿設連接線的走線槽，所述溫度檢測系統包括溫度傳感器、連接線、顯示屏和處理單元，所述溫度傳感器設置在所述走線槽內且與所述走線槽相抵，所述溫度傳感器通過連接線與所述處理單元電連接，所述處理單元與所述顯示屏電連接，所述處理單元用于接收所述溫度傳感器傳遞的溫度信號并控制所述顯示屏顯示與所述溫度信號對應的溫度值，所述顯示屏設置在所述地板主體的頂部或固定在墻面。

進一步地，所述處理單元帶有藍牙模塊，所述處理單元能夠通過所述藍牙模塊與用戶的手機連接，并將所述溫度信號發送到所述手機。

本實用新型的有益效果是：本實用新型提供的一種帶有實時溫度檢測的智能地暖地板，包括雙層復合結構，上層為頂層木板，由于木質結構具備較好的彈性，能給人提供柔軟的腳感，且具備冬暖夏涼的特點，能提高用戶的使用體驗。而設置在底部導熱層的走線槽為地板下的電路布局提供了方便，利用電路連接設置在走線槽內的溫度傳感器，獲得走線槽的實時溫度，并將溫度信息傳送到處理單元，并最終反饋在顯示屏上，方便用戶實時了解地暖的當前溫度。

附圖說明

下面結合附圖和實施例對本實用新型進一步說明。

圖1為本實用新型實施例提供的一種帶有實時溫度檢測的智能地暖地板的局部剖視圖；

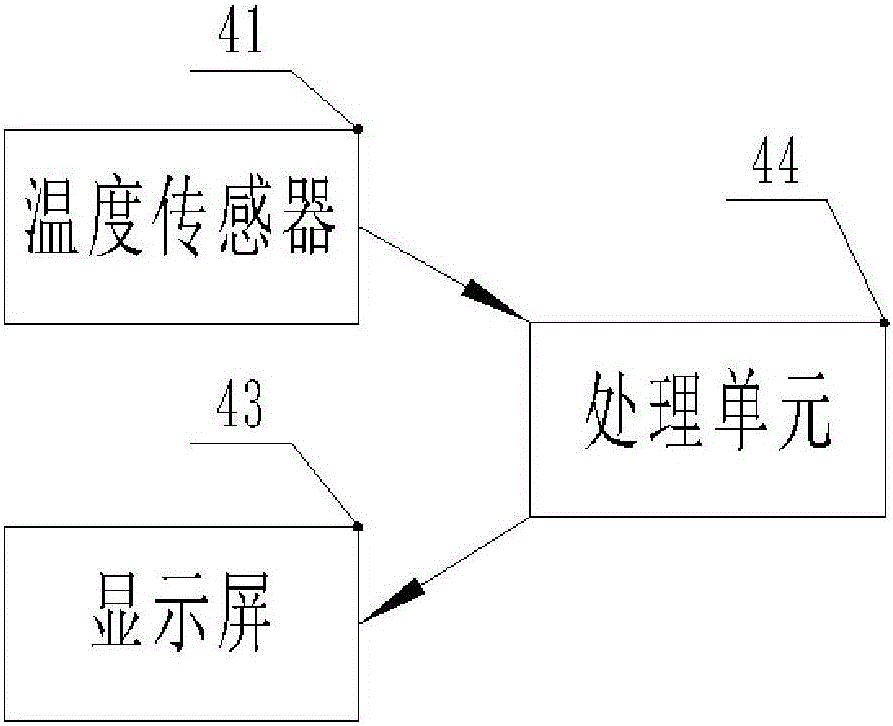

圖2為溫度檢測系統的電氣連接示意圖。

具體實施方式

為了使本實用新型的目的、技術方案和有益效果更加清楚，下面將結合附圖，對本實用新型的優選實施例進行詳細的說明，對本實用新型做進一步說明，以方便技術人員理解。

請參閱圖1至圖2，本實用新型實施例提供了一種帶有實時溫度檢測的智能地暖地板，包括地板主體100和溫度檢測系統，地板主體100包括頂層木板10和底部導熱層30。

頂層木板10設置在底部導熱層30的頂部，頂層木板作為地暖鋪設地板的裝飾面，并支撐用戶的腳底。

本實用新型提供的地暖鋪設導溫地板包括雙層復合結構，由于木質結構具備較好的彈性，能給人提供柔軟的腳感，且具備冬暖夏涼的特點，能提高用戶的使用體驗。

此外，木質地板還能夠提升房屋的裝修效果，具有一定的美觀意義。

頂層木板10設置有多個盲孔11，盲孔11的深度為頂層木板10的厚度的四分之一至二分之一。

在頂層木板10設置的盲孔11，可以加速熱量從地板下到地板上的傳遞速度，減少用戶感知到地暖熱量的等待時間。

為了保證頂層木板10的整體強度和承重能力，頂層木板10的厚度越大越好。此外，木質地板的彈性特質在厚度更大的情況下表現地更充分。但是，頂層木板10的厚度越大，熱量的傳遞路徑越長，效率也對應降低。

此外，頂層木板10的厚度過大還會占用更多的房屋空間。由于地暖的安裝會占用較大的厚度，無形中減少了房屋的實際使用層高，如果頂層的木板較厚，會進一步的加重這種空間占用情況。

因此，兼顧承重能力和熱量傳導兩個方面，本實施例進一步的將頂層木板10的厚度設置為7mm，盲孔11的深度為3mm。

底部導熱層30的底部設置有用于穿設連接線的走線槽31，而設置在底部導熱層的走線槽為地板下的電路布局提供了方便。

在本實施例中，溫度檢測系統包括溫度傳感器41、連接線42、顯示屏43和處理單元44，溫度傳感器41設置在走線槽31內且與走線槽31相抵，溫度傳感器41通過連接線42與處理單元44電連接，處理單元44與顯示屏43電連接，處理單元44用于接收溫度傳感器41傳遞的溫度信號并控制顯示屏43顯示與溫度信號對應的溫度值，顯示屏43固定在地暖地板的頂部。

此外，顯示屏43也可以固定在墻面，以便于用戶能夠輕松看到地暖的當前溫度。

利用電路連接設置在走線槽內的溫度傳感器，獲得走線槽的實時溫度，并將溫度信息傳送到處理單元，并最終反饋在顯示屏上，方便用戶實時了解地暖的當前溫度。

進一步地，處理單元44帶有藍牙模塊，處理單元44能夠通過藍牙模塊與用戶的手機連接，并將溫度信號發送到手機。

利用藍牙無線連接，用戶在看不見顯示屏的情況下，也能通過手機了解地暖的溫度，時刻掌握地暖的工作狀態。

以上所舉實施例為本實用新型的較佳實施方式，僅用來方便說明本實用新型，并非對本實用新型作任何形式上的限制，任何所屬技術領域中具有通常知識者，若在不脫離本實用新型所提技術特征的范圍內，利用本實用新型所揭示技術內容所作出局部更動或修飾的等效實施例，并且未脫離本實用新型的技術特征內容，均仍屬于本實用新型技術特征的范圍內。
