本實用新型涉及輕鋼別墅領域，具體涉及一種輕鋼別墅屋架連接件。

背景技術：

現有的輕鋼別墅屋架連接件為輕鋼鐵板或者通過折彎形成的輕鋼角鐵，在屋架連接與屋架承重方面性能較弱。

現有的輕鋼別墅屋架連接件為輕鋼鐵板或者通過折彎形成的輕鋼角鐵，通過以上的連接方式存在如下弊端：

⑴連接方式需要額外在屋架連接處增加豎龍骨，給生產和安裝帶來不便，尤其導致屋架不能批量化安裝；

⑵屋架之間僅僅是通過鐵板或角鐵以釘子做為剪力承重件，屋架承重能力弱；

⑶屋架之間緊密性弱，連接不充分，單個屋架下沉幾率增加。

技術實現要素：

根據現有技術的不足，本實用新型提供一種整體輕便、結構簡單、強度高、易安裝、易使用、易維護的輕鋼別墅屋架連接件。

本實用新型的技術方案為：一種輕鋼別墅屋架連接件，矩形輕鋼板冷折彎7-9次后，圍成半圓形連接件，連接件的兩端連接有豎直連接板，連接件的正前端底部設置有水平連接板；所述的豎直連接板頂部高于矩形輕鋼板，且豎直連接板的頂端向后方彎折成卡扣板，豎直連接板的內壁高于外壁。

優選方案如下：

矩形輕鋼板冷折彎9次。

矩形輕鋼板的每次彎折的外邊緣與連接件的圓心9次夾角由水平向豎直方向分別為14°、36°、58°、80°、100°、122°、144°、166°和180°。

豎直連接板兩端連接有半三角形屋架，所述的卡扣板與半三角形屋架的斜角弦桿貼合卡扣在一起；所述的水平連接板上固定連接有半三角形屋架，半三角形屋架的直角短弦桿與矩形輕鋼板表面固定。

半三角形屋架內部設置有支撐腹桿。

其中，本實用新型制作工序簡單，半圓形連接件提前制作，再根據半三角形屋架的坡度制作卡扣板的角度，其生產是通過冷折彎技術完成，部件之間通過沉頭十字與六角頭螺絲釘連接；具體安裝時，首先將半三角形屋架與輕鋼別墅屋架連接件連接，再將帶有輕鋼別墅屋架連接件的半三角形屋架與整體屋架連接完成。

本實用新型的優點：在傳統的屋架連接方式中，釘子直接受力，使整個屋架上承受的力都壓在幾顆螺絲釘上，整個結構穩定性弱，輕鋼別墅屋架連接件的使用解決了這個問題，豎直連接板兩端處連接均為掛件式連接，輕鋼別墅屋架連接件承擔了整個屋架的重力，極大的優越于傳統的連接方式，屋架的承重能力得到了提升，屋架使用年限延長。且輕鋼別墅屋架連接件具有輕便、成本低的特點；使用輕鋼別墅屋架連接件時，屋架上不需要增加豎龍骨，極大的減小了工人勞動強度，提高工作效率；輕鋼別墅屋架連接件作為承重附件，增加承重能力及屋架使用年限，減少因返修造成的財產損失，提高公司的經濟效益。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作一簡單地介紹，顯而易見地，下面描述中的附圖是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為本實用新型立體圖；

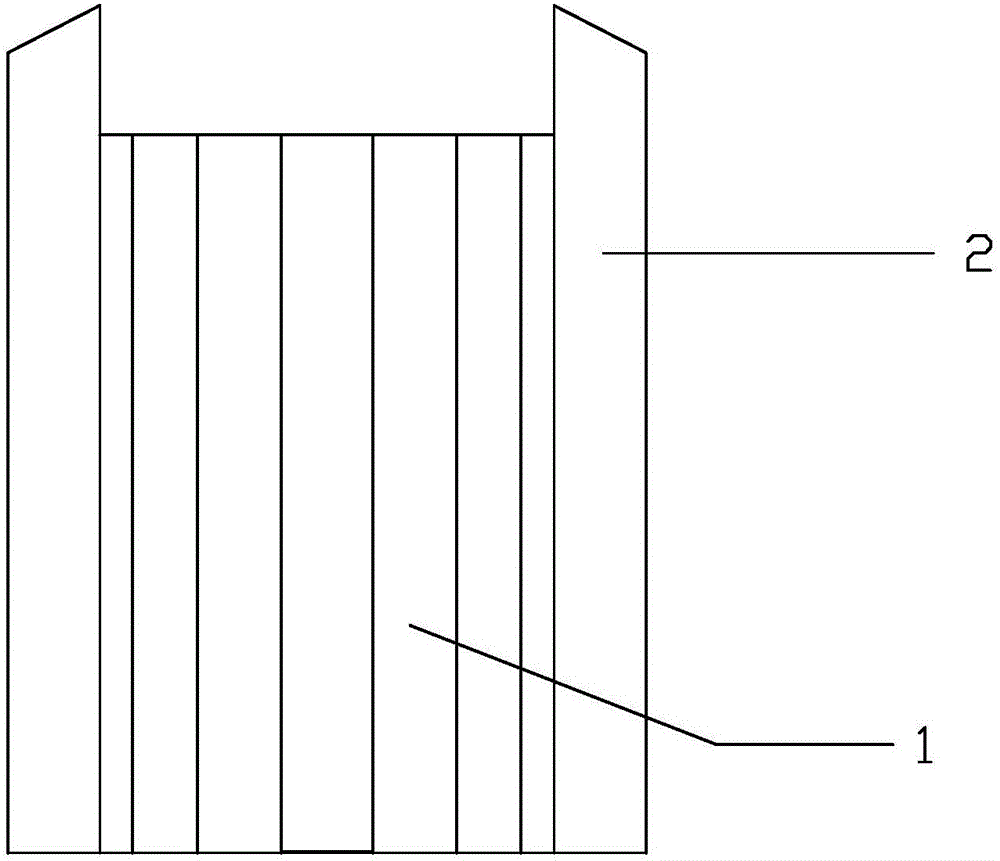

圖2為本實用新型主視圖；

圖3為本實用新型左視圖；

圖4為本實用新型俯視圖；

圖5為本實用新型具體安裝結構示意圖；

圖中，1、連接件，2、豎直連接板，3、水平連接板，4、卡扣板，5、半三角形屋架，6、支撐腹桿。

具體實施方式

下面結合附圖對本實施例做進一步詳細描述，但本實用新型并不局限于具體的實施例。

實施例1：

一種輕鋼別墅屋架連接件，矩形輕鋼板冷折彎9次后，圍成半圓形連接件1，連接件1的兩端連接有豎直連接板2，連接件1的正前端底部設置有水平連接板3；所述的豎直連接板2頂部高于矩形輕鋼板，且豎直連接板2的頂端向后方彎折成卡扣板4，豎直連接板2的內壁高于外壁。

矩形輕鋼板的每次彎折的外邊緣與連接件1的圓心9次夾角由水平向豎直方向分別為14°、36°、58°、80°、100°、122°、144°、166°和180°。

豎直連接板2兩端連接有半三角形屋架5，所述的卡扣板4與半三角形屋架5的斜角弦桿貼合卡扣在一起；所述的水平連接板3上固定連接有半三角形屋架5，半三角形屋架5的直角短弦桿與矩形輕鋼板表面固定。

半三角形屋架5內部設置有支撐腹桿6。

其中，本實用新型制作工序簡單，半圓形連接件1提前制作，再根據半三角形屋架5的坡度制作卡扣板4的角度，其生產是通過冷折彎技術完成，部件之間通過沉頭十字與六角頭螺絲釘連接；具體安裝時，首先將半三角形屋架5與輕鋼別墅屋架連接件1連接，再將帶有輕鋼別墅屋架連接件1的半三角形屋架5與整體屋架連接完成。

本實用新型的優點：在傳統的屋架連接方式中，釘子直接受力，使整個屋架上承受的力都壓在幾顆螺絲釘上，整個結構穩定性弱，輕鋼別墅屋架連接件1的使用解決了這個問題，豎直連接板2兩端處連接均為掛件式連接，輕鋼別墅屋架連接件1承擔了整個屋架的重力，極大的優越于傳統的連接方式，屋架的承重能力得到了提升，屋架使用年限延長。且輕鋼別墅屋架連接件1具有輕便、成本低的特點；使用輕鋼別墅屋架連接件1時，屋架上不需要增加豎龍骨，極大的減小了工人勞動強度，提高工作效率；輕鋼別墅屋架連接件1作為承重附件，增加承重能力及屋架使用年限，減少因返修造成的財產損失，提高公司的經濟效益。

以上所述的僅是本實用新型的優選實施方式，應當指出對于本領域的技術人員來說，在不脫離本實用新型結構的前提下，還可以作出若干變形和改進，這些都不會影響本實用新型實施的效果和專利的實用性。
