本實用新型涉及保溫板材裝置技術領域，尤其涉及一種工民建筑工程墻體外置保溫板材裝置。

背景技術：

工民建筑工程墻體保溫主要有兩種形式，一種是墻內作保溫處理，另一種是墻外作保溫處理，墻內作保溫處理的具體操作是在墻體內粘貼保溫復合板，這樣無疑減少了室內的有效空間，因此現在的工民建筑工程墻體多作墻內保溫處理，然而現有的墻體保溫板材，然而現有的保溫板材保溫效果差，且保溫板材與墻體的連接安裝困難。

技術實現要素：

本實用新型的目的是為了克服現有技術的不足，提供了一種工民建筑工程墻體外置保溫板材裝置，板材安裝牢固，且相比一般的保溫板材具有更優的保溫效果。

本實用新型通過以下技術方案實現：一種工民建筑工程墻體外置保溫板材裝置，包括工程墻體，所述工程墻體的表面覆蓋保溫棉層，所述保溫棉層的表面設置防水層，所述防水層與保溫棉層的連接面上設置真空槽，且防水層與保溫棉層的連接面上設置端面粘接的密封膠，所述防水層邊角部設置安裝固定孔。

進一步地，所述真空槽的內槽壁面設置陶瓷隔熱層。

進一步地，所述保溫棉層與表面的防水層通過安裝固定孔連接緊固螺栓與工程墻體固定連接。

與現有的技術相比，本實用新型的有益效果是：本實用新型的保溫板材由覆蓋工程墻體的表面的保溫棉層以及最外層的防水層貼合組成，板材安裝時通過在防水層邊角部的安裝固定孔連接緊固螺栓，實現與工程墻體固定連接，安裝方便牢固，而在防水層與與保溫棉層的連接面上設置真空槽，同時防水層與保溫棉層的端面通過密封膠密封連接防止水分及空氣進入，真空槽的布置有效提高了保溫棉層的保溫效果，并且防水層可有效防止水分進入保溫棉層中，特別的是在真空槽的內槽壁面設置陶瓷隔熱層，進一步提高了真空槽的隔熱效果，保證板材的保溫效果。

附圖說明

圖1為本實用新型工民建筑工程墻體外置保溫板材裝置的結構示意圖；

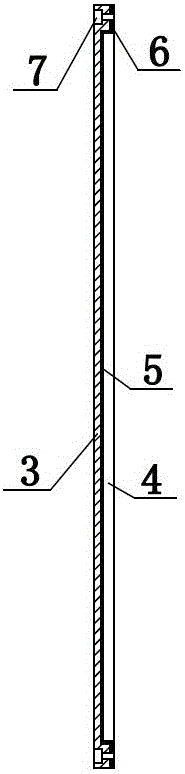

圖2為本實用新型防水層的剖面結構示意圖。

其中：1、工程墻體；2、保溫棉層；3、防水層；4、真空槽；5、陶瓷隔熱層；6、密封膠；7、安裝固定孔；8、緊固螺栓。

具體實施方式

為了使本實用新型的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本實用新型進行進一步詳細說明。應當理解，此處所描述的具體實施例僅用以解釋本實用新型，并不用于限定本實用新型。

如圖1-2所示，本實用新型涉及一種工民建筑工程墻體外置保溫板材裝置，包括工程墻體1，所述工程墻體1的表面覆蓋保溫棉層2，所述保溫棉層2的表面設置防水層3，所述防水層3與保溫棉層2的連接面上設置真空槽4，且防水層3與保溫棉層2連接面上設置端面粘接的密封膠6，所述防水層3邊角部設置安裝固定孔7，所述真空槽4的內槽壁面設置陶瓷隔熱層5，所述保溫棉層2與表面的防水層3通過安裝固定孔7連接緊固螺栓8與工程墻體1固定連接。

綜上所述，本實用新型的保溫板材由覆蓋工程墻體1的表面的保溫棉層2以及最外層的防水層3貼合組成，板材安裝時通過在防水層3邊角部的安裝固定孔7連接緊固螺栓8，實現與工程墻體1固定連接，安裝方便牢固，而在防水層3與與保溫棉層2的連接面上設置真空槽4，同時防水層3與保溫棉層2的端面通過密封膠6密封連接防止水分及空氣進入，真空槽4的布置有效提高了保溫棉層2的保溫效果，并且防水層3可有效防止水分進入保溫棉層2中，特別的是在真空槽4的內槽壁面設置陶瓷隔熱層5，進一步提高了真空槽4的隔熱效果，保證板材的保溫效果。

以上所述僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本實用新型的保護范圍之內。
