技術領域

本發明屬于建筑墻體板材領域，具體涉及一種接縫不易開裂的建筑墻體板材，其通過在兩塊水平方向相接的板材端部之間形成的凹槽中灌注混凝土、或插入形狀適配的混凝土等結構材料的預制件，實現相鄰板材之間在水平方向的首尾連接，使板材之間的接縫不易開裂；通過在板材側面的連接結構中安裝形狀適配的一體結構件，強化板材之間的連接強度；適用于建筑內、外墻等各種墻體的施工。

背景技術：

我公司（山東益邦能源科技有限公司）是一家致力于研發和生產高技術新型建筑材料的科技公司，目前，公司已經開發了一系列可工廠化生產、模塊式、低成本、保溫裝飾一體，并可快速施工的建筑板材，這些板材可直接組裝成建筑內、外墻體或者屋頂，并且，完工后無需進行壁面裝飾，所得建筑的保溫、隔音、防火、裝飾及抗震性能非常好；目前這些板材已經在我公司辦公樓及生產車間實際使用。

在使用過程中發現，由于這些模塊式墻體板材之間采用凸、凹槽適配的方式連接，連接的牢固性不足，且板材之間的接縫（板縫）有可能開裂，需要進一步進行完善。

技術實現要素：

為解決現有墻體板材連接不牢固、板材之間的接縫（板縫）開裂的問題，本發明提供一種接縫不易開裂的建筑墻體板材，具有板材之間連接牢固且板材之間的接縫不易開裂等優點。

所述的一種接縫不易開裂的建筑墻體板材，其包括第一端部1’、第二端部2’，以及設于第一端部和第二端部之間的板體；第一端部具有沿豎直方向設置的第一凹槽1-2，第二端部具有沿豎直方向設置的第二凹槽2-2，板體中間具有保溫層4；板材在水平方向抵接時，相鄰兩板材的端部之間通過第一和第二凹槽形成空腔1，空腔用于灌注混凝土或水泥砂漿或插入與空腔形狀適配的第一結構件。

優選的，所述第一結構件為混凝土預制件或鋁合金等金屬結構件。

優選的，所述板體側面臨近第一端部和第二端部處分別設第一連接結構；所述第一連接結構內陷于板體側面中，用于板材在水平方向抵接后，通過安裝形狀與第一連接結構適配的第二結構件，強化水平方向相鄰的兩板材之間的連接強度。

優選的，所述板體側面在靠近其余兩端部處分別設第二連接結構；所述第二連接結構內陷于板體側面中，用于板材在垂直方向抵接后，通過安裝形狀與第二連接結構適配的第三結構件，強化垂直方向相鄰的兩板材之間的連接強度。

優選的，所述第一連接結構為燕尾槽，且燕尾槽的槽口開在板材的第一或第二端部上；所述第二連接件為由鋼筋彎折形成的一體件，所述一體件的形狀與相鄰兩塊板材抵接后、由同側燕尾槽通過槽口相接形成的異形槽的形狀相適配。

優選的，所述第二連接結構為燕尾槽，且燕尾槽的槽口開在板材除第一和第二端部之外的其余兩個端部上；所述第三連接件為由鋼筋彎折形成的一體件，所述一體件的形狀與相鄰兩塊板材抵接后、由同側燕尾槽通過槽口相接形成的異形槽的形狀相適配。

優選的，所述板體包括位于兩側的面板3’，以及處于兩面板之間的保溫層4，保溫層與面板之間具有粘接層5，面層和保溫層粘接后，通過第一端部和第二端部組裝成一體；所述第一端部的形狀為“”，具有面層固定爪1-1、第一凹槽1-2，以及設于面層和保溫層之間，并插入粘接層中的插條1-3；第二端部的形狀為“”，具有面層固定爪2-1、第二凹槽2-2，以及設于面層和保溫層之間，并插入粘接層中的插條2-3。

優選的，所述板體中設穿線孔。

有益效果：

本發明通過在水平方向相鄰的兩板材因抵接形成的空間中灌注混凝土或水泥砂漿、或安裝第一結構件，使板材接縫不易開裂；通過在側面內開第一連接結構和第二連接結構，并在板材抵接時，在兩連接結構中分別安裝均為一體結構的第二結構件和第三結構件，提高相鄰兩板材的連接強度；該板材可用于建筑內、外墻等各種墻體的施工。

附圖說明

圖1為本發明所述建筑墻體板材間的連接示意圖。

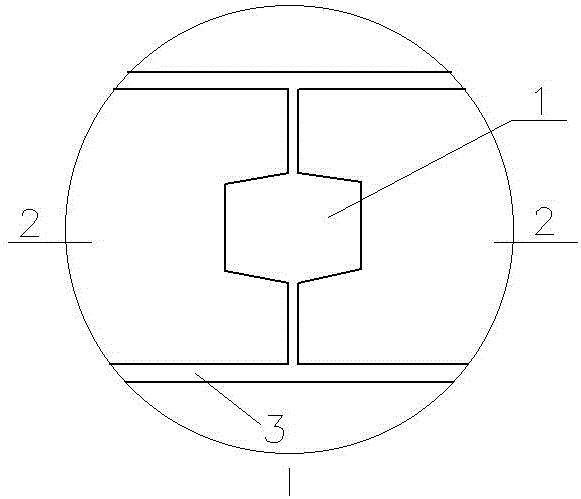

圖2為本發明所述建筑墻體板材間形成的空腔的示意圖。

圖3為本發明所述建筑墻體板材側面連接結構的正視圖。

圖4為本發明所述建筑墻體板材側面連接結構的俯視圖。

圖5為具有夾心結構的建筑墻體板材。

圖6為圖5所述建筑墻體板材的第一端部和第二端部的示意圖。

附圖標記：

1為空腔，2為板材，1’為第一端部，2’為第二端部，3為飾面層，3’為面板，4為保溫層，5為粘接層，1-1及2-1為面層固定爪， 1-3及2-3為插條，1-2為第一凹槽，2-2為第二凹槽。

具體實施方式

一種接縫不易開裂的建筑墻體板材，包括第一端部1’、第二端部2’，以及設于第一端部和第二端部之間的板體；第一端部具有沿豎直方向設置的第一凹槽1-2，第二端部具有沿豎直方向設置的第二凹槽2-2，板體中間具有保溫層4；板材在水平方向抵接時，相鄰兩板材的端部之間通過第一和第二凹槽形成空腔1，空腔用于灌注混凝土或水泥砂漿或插入與空腔形狀適配的第一結構件。通過在空腔中灌注混凝土完成相鄰板材的拼接，或者通過在空腔中插入形狀適配的第一結構件完成相鄰板材的拼接。

板體側面臨近第一端部和第二端部處均設燕尾槽，燕尾槽內陷于板體側面中，且燕尾槽的槽口開在板材的第一或第二端部上，相鄰板材在水平方向抵接后，兩板材同側的燕尾槽槽口對接形成異形槽，通過在異形槽中安裝形狀相適配的、由鋼筋形成的一體件，強化水平方向相鄰的兩板材之間的連接強度。

板體側面在靠近其余兩端部處也設燕尾槽，且燕尾槽也內陷于板體側面中，相鄰板材在垂直方向抵接后，兩板材同側的燕尾槽槽口對接形成異形槽，通過在異形槽中安裝形狀相適配的、由鋼筋形成的一體件，強化垂直方向相鄰的兩板材之間的連接強度。

板材形成墻體后，在板材側面刮膩子、刷內外墻漆，形成飾面層3，燕尾槽及其內的鋼筋結構件被飾面層覆蓋。

其中，保溫層為聚苯顆粒砂漿成型的材料；或者為采用植物秸稈、樹枝、木屑、廢絲棉等原料中的至少一種，通過粉碎、添加膠料后壓縮、高溫烘干成型的材料。

本發明通過在水平方向相鄰的、兩板材因抵接形成的空間中灌注混凝土或水泥砂漿、或安裝第一結構件，使板材之間的接縫不易開裂；通過在側面內開第一連接結構和第二連接結構，并在板材抵接時，在兩連接結構中分別安裝均為一體結構的第二結構件和第三結構件，充分提高相鄰兩板材的連接強度；且施工簡便、快捷，免去鋼絲網、網格布墻面處理工藝，降低工程造價，縮短工期。
