本實用新型涉及建筑構件技術領域，尤其涉及一種單橫梁背栓式石材幕墻。

背景技術：

隨著國民經濟的高速發展和人民物質生活水平的不斷提高，建筑師的建筑設計理念也不斷提升，建筑物越來越像高層、高檔、多功能方向發展，在城市建設中，為了使建筑物的外表更加美觀，通常都會在建筑物的外表面上設置裝飾幕墻。幕墻是裝飾裝飾建筑物外墻的外圍護結構，不承重，像幕布一樣掛上去，故又稱為懸掛墻，其已成為現代大型和高層建筑常用的帶裝飾效果的輕質墻體。

幕墻主要是由結構框架和鑲嵌板材組成，不承擔主體結構載荷。現有的幕墻主要由玻璃幕墻、石材幕墻、陶土板幕墻以及金屬合金幕墻等，其中石材幕墻由于具有裝飾效果美觀等優點而被大量選用。

現有石材幕墻，背栓式石材幕墻逐漸被人們接受并大量的應用；背栓式石材幕墻既克服了石材幕墻濕貼時水泥砂漿粘結劑對石材飾面板的滲透和破壞。也克服了傳統干掛中可能出現的用鋼銷、插片的操作，降低了對石材的破損、銹蝕等隱患。然而，現有背栓式石材幕墻，其一個背栓節點處設置一根橫梁來支撐，不僅加大了鋼結構安裝的工作量，增加了施工成本，延長了施工周期；且由于每個背栓節點設置一根橫梁來支撐，很大程度上造成了鋼材的浪費；由此，急需解決。

技術實現要素：

本實用新型的目的在于針對上述問題，提供一種單橫梁背栓式石材幕墻，以解決現有背栓式石材幕墻由上、下兩根橫梁來支撐，安裝工作量大，施工成本高，施工周期長，鋼材浪費嚴重的問題。

本實用新型的目的是通過以下技術方案來實現：

一種單橫梁背栓式石材幕墻，包括橫梁、上石材、下石材、與上石材相連的上背栓、與下石材相連的下背栓，所述橫梁上連接有掛件連接件，所述下背栓上連接有下掛件，所述下掛件掛接于掛件連接件上，所述掛件連接件的上端連接有掛件角碼，所述上背栓上連接有上掛件，所述上掛件掛接于掛件角碼上。

作為本實用新型的一種優選方案，所述下掛件的上端設置有掛鉤，所述掛件連接件上開有與掛鉤相配合的掛槽，所述下掛件的上端還設置有插槽，所述掛件連接件上開有與插槽相配合的插塊。

作為本實用新型的一種優選方案，所述下掛件的上端螺紋連接有高度調節螺絲，所述高度調節螺絲的下端伸入下掛件的插槽內。

作為本實用新型的一種優選方案，所述掛件角碼為L形結構，所述上掛件包括上部的固定段及下部的掛接段，所述固定段與上石材緊貼固定，所述掛接段與掛件角碼掛接連接。

作為本實用新型的一種優選方案，所述掛件角碼上開有第一腰圓形孔，并通過螺栓、螺母與掛件連接件相連。

作為本實用新型的一種優選方案，所述掛件連接件上開有第二腰圓形孔，并通過螺栓、螺母與橫梁相連。

本實用新型的有益效果為，所述單橫梁背栓式石材幕墻結構簡單，易于實現，其相鄰兩個背栓節點處共用一根橫梁，在減少用鋼量的同時也減小安裝工作量，大大縮短了施工周期，降低了施工成本。

附圖說明

圖1為本實用新型單橫梁背栓式石材幕墻的爆炸結構示意圖；

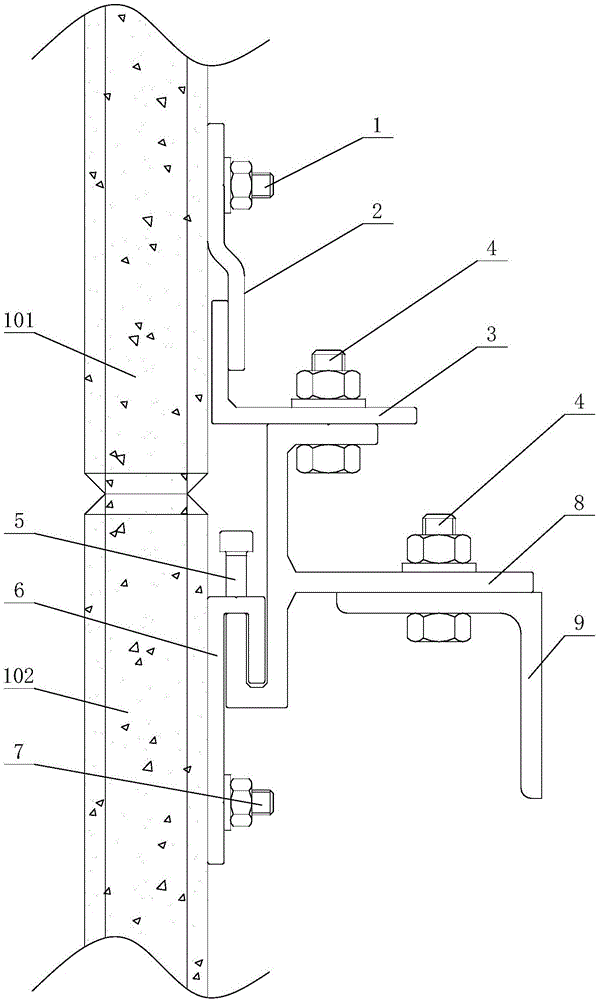

圖2為本實用新型單橫梁背栓式石材幕墻的使用狀態示意圖。

圖中:

1、上背栓；2、上掛件；21、固定段；22、掛接段；3、掛件角碼；31、第一腰圓形孔；4、螺栓；5、高度調節螺釘；6、下掛件；61、掛鉤；62、插槽；7、下背栓；8、掛件連接件；81、第二腰圓形孔；82、掛槽；83、插塊；9、橫梁；101、上石材；102、下石材。

具體實施方式

下面結合附圖并通過具體實施方式來進一步說明本實用新型的技術方案。可以理解的是，此處所描述的實施例僅僅用于解釋本實用新型，而非對本實用新型的限定。

請參照圖1及圖2所示，圖1為本實用新型單橫梁背栓式石材幕墻的爆炸結構示意圖；圖2為本實用新型單橫梁背栓式石材幕墻的使用狀態示意圖。

于本實施例中，一種單橫梁背栓式石材幕墻，包括橫梁9、上石材101、下石材102、與上石材101相連的上背栓1、與下石材102相連的下背栓7，所述橫梁9上連接有掛件連接件8，所述掛件連接件8上開有第二腰圓形孔81，并通過螺栓4、螺母與橫梁9相連，所述下背栓7上連接有下掛件6，所述下掛件6的上端設置有掛鉤61，且下掛件6的上端還設置有插槽62，所述掛件連接件8上開有與掛鉤61相配合的掛槽82，且掛件連接件8上開有與插槽62相配合的插塊83，所述下掛件6掛接于掛件連接件8上，所述下掛件6的上端還螺紋連接有高度調節螺絲5，所述高度調節螺絲5的下端伸入下掛件6的插槽62內，所述掛件連接件8的上端連接有掛件角碼3，所述掛件角碼3上開有第一腰圓形孔31，并通過螺栓4、螺母與掛件連接件8相連，所述上背栓1上連接有上掛件2，所述掛件角碼3為L形結構，所述上掛件2包括上部的固定段21及下部的掛接段22，所述固定段21與上石材101緊貼固定，所述掛接段22與掛件角碼3掛接連接。

安裝前，先把上背栓1安裝到上石材101上，將下背栓7安裝到下石材102上，并各自固定上掛件2、下掛件6；安裝時，先把掛件連接件8固定到橫梁9上，再將下石材102通過下掛件6扣在掛件連接件8上，安裝好下石材102后將掛件角碼3固定到掛件連接件8上，此時，將上石材101通過上掛件2扣到掛件角碼3上，操作方便、簡單。

上述單橫梁背栓式石材幕墻結構簡單、靈活，安裝便捷，上下對稱設計，受力均勻，強度高度保障；掛件角碼3上設有第一腰圓形孔31，掛件連接件8上開有第二腰圓形孔81，進而可以調節進出尺寸，且通過設置高度調節螺絲5，從而可以調節高低尺寸；此外，上掛件2與掛件角碼3、下掛件6與掛件連接件8均采用鉤槽式結構，可以調節左右尺寸，從而可以自如的調節三維尺寸，保證了安裝的靈活度及準確度。

上述單橫梁背栓式石材幕墻的上掛件2、下掛件6、掛件角碼3、掛件連接件8均可采用鋁合金材質制成，不僅具有質量輕，防腐性能好，強度高，外觀優美，尺寸精確，易成型的特點，且避免了不同金屬材料長期接觸下的電化學腐蝕作用。

以上實施例只是闡述了本實用新型的基本原理和特性，本實用新型不受上述實施例限制，在不脫離本實用新型精神和范圍的前提下，本實用新型還有各種變化和改變，這些變化和改變都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書界定。
