本實用新型涉及建筑幕墻裝飾領域，具體涉及一種光致變色玻璃幕墻。

背景技術：

隨著城市建設的快速發展，為了建筑物的美觀，通常都會在建筑的外墻裝飾幕墻，現有的幕墻主要有玻璃幕墻、石材幕墻、陶瓷板幕墻以及金屬合金幕墻。其中，玻璃幕墻，由支承結構體系可相對主體結構有一定位移能力、不分擔主體結構所受作用的建筑外圍護結構或裝飾結構，其通透性強，裝飾效果更加美觀，大多數建筑的都會選用玻璃幕墻。

由普通玻璃組建的玻璃幕墻，由于玻璃具有很好的透光性和熱傳遞性能，雖然建筑需要好的采光，但是太陽光通過玻璃幕墻直射進室內，特別是夏天，大量太陽光照會使室內過于明亮耀眼，影響工作和生活。另外玻璃的熱輻射性能好，且室內是半密閉性的空間，如室內空氣流動少，夏天的陽光會使室內溫度比室外的溫度還高，如果用空調降溫，也會損耗大量的電能；冬天時，室外溫度較低，過好的熱輻射性能，會大大降低室內的溫度，普通玻璃幕墻起不到保溫的效果。

技術實現要素：

本實用新型為了解決現有技術存在的上述問題，提供了一種通過日照強弱，改變玻璃的顏色深度，從而改變透光度，并使得室內光線柔和的光致變色玻璃幕墻。

實現上述目的，本實用新型提供了一種光致變色玻璃幕墻，包括若干塊四方形的玻璃單元、駁接爪和鋼索，若干塊玻璃單元組成幕墻墻面，每塊玻璃單元的四個角均開設有固定孔，所述固定孔內設有連接件，所述彼此相鄰的玻璃單元通過連接件固定在駁接爪上，所述駁接爪通過支撐件固定在鋼索上或建筑主體上，所述相鄰兩塊玻璃單元之間留有縫隙，所述縫隙內設有羅納硅酮膠，所述每塊玻璃單元包括室外的光致變色玻璃和室內的含Low-E 涂層的鍍膜鋼化玻璃，所述連接件上設有將光致變色玻璃和鍍膜鋼化玻璃之間形成夾層的彈性強化墊，光致變色玻璃與鍍膜鋼化玻璃的邊沿設有密封框架并使夾層密封，所述夾層空間內充有氬氣。

作為本實用新型的優選技術方案，所述駁接爪的外形結構包括四爪、三爪、兩爪90度、兩爪180度、長單爪、短單爪、K型爪和工字爪的任一種或兩種以上。

作為本實用新型的優選技術方案，所述每個駁接爪上至少連接有兩根鋼索，每根鋼索具有不同的受力角度，所述鋼索固定在建筑主體的承重墻上或建筑主體的懸挑梁上。

作為本實用新型的優選技術方案，所述相鄰兩塊玻璃單元之間的縫隙間距為3~5mm。

作為本實用新型的優選技術方案，所述光致變色玻璃與鍍膜鋼化玻璃間的夾層寬度為30~50mm。

本實用新型的光致變色玻璃幕墻可以達到如下有益效果：

本實用新型的光致變色玻璃幕墻，通過包括若干塊四方形的玻璃單元、駁接爪和鋼索，若干塊玻璃單元組成幕墻墻面，每塊玻璃單元的四個角均開設有固定孔，所述固定孔內設有連接件，所述彼此相鄰的玻璃單元通過連接件固定在駁接爪上，所述駁接爪通過支撐件固定在鋼索上或建筑主體上，所述相鄰兩塊玻璃單元之間留有縫隙，所述縫隙內設有羅納硅酮膠，所述每塊玻璃單元包括室外的光致變色玻璃和室內的含Low-E 涂層的鍍膜鋼化玻璃，所述連接件上設有將光致變色玻璃和鍍膜鋼化玻璃之間形成夾層的彈性強化墊，光致變色玻璃與鍍膜鋼化玻璃的邊沿設有密封框架并使夾層密封，所述夾層空間內充有氬氣，使得室外日照強度高時，玻璃單元的顏色深，透光度低。反之，日照強度低時，玻璃單元的顏色淺，透光度高，用光致變色玻璃裝飾建筑，既使得室內光線柔和、色彩多變，又使得建筑色彩斑斕、變幻莫測，與建筑的日照環境協調一致，其中，充有氬氣的夾層空間及含Low-E 涂層的鍍膜鋼化玻璃能起到很好阻熱保溫的功能。

附圖說明

下面結合附圖和具體實施方式對本實用新型作進一步詳細的說明。

圖1為本實用新型光致變色玻璃幕墻提供的一實例的節點剖示圖。

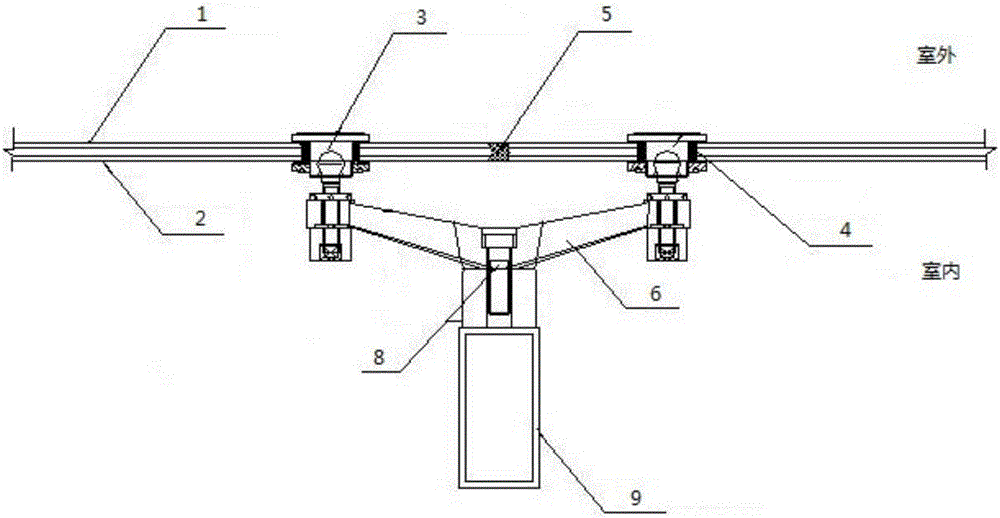

圖2為本實用新型光致變色玻璃幕墻提供的另一實例的節點示意圖。

圖中：1、光致變色玻璃，2、鍍膜鋼化玻璃，3、連接件，4、彈性強化墊，5、羅納硅酮膠，6、駁接爪，7、鋼索，8、支撐件，9、建筑主體。

本實用新型目的實現、功能特點及優點將結合實施例，參照附圖做進一步說明。

具體實施方式

應當理解，此處所描述的具體實施例僅僅用以解釋本實用新型，并不用于限定本實用新型。

圖1為本實用新型光致變色玻璃1幕墻提供的一實例的節點剖示圖，如圖1所示，光致變色玻璃1幕墻包括若干塊四方形的玻璃單元、駁接爪6和鋼索7，若干塊玻璃單元組成幕墻墻面，每塊玻璃單元的四個角均開設有固定孔，所述固定孔內設有連接件3，所述彼此相鄰的玻璃單元通過連接件3固定在駁接爪6上，所述駁接爪6通過支撐件8固定在鋼索7上，所述相鄰兩塊玻璃單元之間留有縫隙，所述縫隙內設有羅納硅酮膠5，其中，所述每塊玻璃單元包括室外的光致變色玻璃1和室內的含Low-E 涂層的鍍膜鋼化玻璃2，所述連接件3上設有將光致變色玻璃1和鍍膜鋼化玻璃2之間形成夾層的彈性強化墊4，光致變色玻璃1與鍍膜鋼化玻璃2的邊沿設有密封框架并使夾層密封，所述夾層空間內充有氬氣。

圖2為本實用新型光致變色玻璃1幕墻提供的另一實例的節點示意圖，其與圖1所示的實施例內容基本相同，在此不做重復說明，不同點在于，該實施例中，駁接爪6通過支撐件8固定在建筑主體9上。

具體實施中，上述駁接爪6的外形結構包括四爪、三爪、兩爪90度、兩爪180度、長單爪、短單爪、K型爪和工字爪的任意一種或兩種以上，以滿足不同安裝位置的不同需求，如幕墻的邊緣處，一般采用兩爪180度的駁接爪6，邊角的位置采用兩爪90度的駁接爪6。每個駁接爪6上至少連接有兩根鋼索7，每根鋼索7具有不同的受力角度，所述鋼索7固定在建筑主體9的承重墻上或建筑主體9的懸挑梁上。

具體實施中，為了滿足相鄰兩塊玻璃單元之間的調整，所述相鄰兩塊玻璃單元之間的縫隙間距為3~5mm。所述光致變色玻璃1與鍍膜鋼化玻璃2間的夾層寬度為30~50mm，足夠的氬氣夾層能更好的起到隔熱保溫作用。

為了讓本領域的技術人員更好地理解并實現本實用新型的技術方案，下面詳述本實用新型的結構原理。

在通常條件下，玻璃是透明的。在普通玻璃中加入光敏劑，如溴化銀或氯化銀，以及微量氧化銅后，當受到太陽光或紫外線的照射時,其中的溴化銀發生分解，產生銀原子( AgBr==Ag+Br )，銀原子能吸引可見光，當銀原子聚集到一定數量時，射在玻璃上的光大部分被吸收，原來無色透明的普通玻璃這時就會變成深灰黑色，當把變色后的玻璃放到暗處時，在氧化銅的催化作用下，銀原子和溴原子又會結合成溴化銀( Ag+Br==AgBr )，因?yàn)殂y離子不吸收可見光，于是玻璃又會變成無色透明。

通常光敏劑以微晶狀態均勻地分散在玻璃中，在日光照射下分解，降低玻璃的光透光度，當玻璃在暗處時，光敏劑再度化合，恢復透明度，且玻璃的著色和退色是可逆的、永久的，這種玻璃就是光致變色玻璃1。

幕墻的玻璃單元包含光致變色玻璃1，在紫外或者可見光的照射，可產生可見光區域的光吸收，使玻璃發生透光度降低或者產生顏色變化，并且在光照停止后又能自動恢復到原來的透明狀態，具有自動遮蔽外界陽光的目的。

另外，幕墻的玻璃單元中的夾層空間充有氬氣，氬氣是一種惰性氣體，能有效的降低玻璃的傳熱系數U值，是一種非常經濟有效的節能手段。惰性氣體具有比干燥空氣更低的導熱性能，更穩定的化學結構，實際過程中，充惰性的氬氣氣體，減少室內外的熱輻射傳遞，起到一定的保溫隔熱性能，不僅具有一定的節能效應，還會降低玻璃兩側面溫差，減少玻璃表面結露幾率，氬氣還具有保護LOW-E膜層的作用。

雖然以上描述了本實用新型的具體實施方式，但是本領域熟練技術人員應當理解，這些僅是舉例說明，可以對本實施方式做出多種變更或修改，而不背離本實用新型的原理和實質，本實用新型的保護范圍僅由所附權利要求書限定。
