本實用新型涉及一種彩鋼板吊頂裝置。

背景技術：

彩鋼板，是指彩涂鋼板，彩涂鋼板是一種帶有有機涂層的鋼板。彩鋼板分為單板、彩鋼復合板、樓承板等。廣泛使用于大型公共建筑、公共廠房、活動板房、及集成房屋的墻面和屋面。彩鋼板的基板為冷軋基板，熱鍍鋅基板和電鍍鋅基板。涂層種類可分為聚酯、硅改性聚酯、偏聚二氟乙烯和塑料溶膠。彩鋼板的表面狀態可分為涂層板、壓花板和印花板，彩鋼板廣泛用于建筑家電和交通運輸等行業，對于建筑業主要用于鋼結構廠房、機場、庫房和冷凍等工業及商業建筑的屋頂墻面和門等，民用建筑采用彩鋼板的較少。上個世紀80年代末我國才陸續建設彩鋼板機組，這些機組多建在鋼鐵廠及合資企業，彩鋼板工藝設備基本從國外引進。到2000年國產彩鋼板達到173萬噸，出現了產能過剩。國有特大鋼鐵企業的機組產能、裝備水平較高，都相繼建成了采用國外技術、年生產能力12萬～17萬噸的彩鋼板機組。同時，許多民營企業投資的彩鋼板生產大多采用國產設備，產能較小，但上馬快、投資低，產品主要面向建材、裝飾行業。另外，外資、臺資也紛紛登陸興建彩涂機組，但大部分集中在沿海地區。1999年以來，隨著彩涂板市場興旺，彩涂板的生產及消費進入了快速增長期。從2000～2004年，生產量以平均39.0%的速度遞增。到2005年止，全國彩涂板產能大于800萬噸/年，還有一批彩涂機組正在建設之中，全國總產能超過900萬噸/年。

現今，在安裝天花吊頂過程中吊頂輔材采用角鋼固定在彩鋼夾芯板的薄壁鐵板上，然后用絲桿將角鋼與混凝土層板連接，但吊裝好后人員在彩鋼板上行走承重力不夠導致薄壁鐵板脫落，使整體裝修可靠、安全性變低。

技術實現要素：

本實用新型要解決的技術問題是提供一種節約成本、結構穩固和安全性高的彩鋼板吊頂裝置。

為解決上述技術問題，本實用新型采用如下技術方案：

一種彩鋼板吊頂裝置，包括有彩鋼板隔墻、混凝土天面、混凝土墻面和吊鉤，所述吊鉤和混凝土天面固定連接，所述吊鉤包括有第一角鋼、圓桿、花籃螺絲、掛鉤和T字型鋁構件，所述第一角鋼、圓桿、花籃螺絲和掛鉤依次固定連接，所述掛鉤和T字型鋁構件為卡持連接，所述T字型鋁構件為倒立設置，所述T字型鋁構件內部設置有加強筋，所述T字型鋁構件表面設置有金剛石涂層，所述T字型鋁構件上設置有吸盤。

作為優選，所述吊鉤和混凝土天面之間采用膨脹螺絲連接。

作為優選，所述彩鋼板隔墻和混凝土墻面上均設置有鋁合金圓弧構件和鋁合金固定條。

作為優選，所述鋁合金圓弧構件的半徑為50cm。

作為優選，所述混凝土墻面側面設置有槽鋁構件，所述槽鋁構件上方設置有第二角鋼，所述第二角鋼與槽鋁構件為固定連接。

作為優選，所述圓桿的直徑為8cm。

使用原理：將彩鋼板吊頂安裝在彩鋼板隔墻上，彩鋼板隔墻與彩鋼板吊頂的連接處采用鋁合金圓弧構件和鋁合金固定條進行固定，彩鋼板吊頂的一端固定在混凝土墻面的槽鋁構件上，彩鋼板吊頂與混凝土墻面連接處上方采用第二角鋼固定，第二角鋼和槽鋁構件為固定連接，下方采用鋁合金圓弧構件和鋁合金固定條進行固定，在彩鋼板吊頂上采用吊鉤進行吊裝，吊鉤與混凝土天面固定連接。

本實用新型的有益效果為：該彩鋼板吊頂裝置通過制造出T字型鋁構件代替傳統的角鋼，大大提高了強度，結構穩固，安全性高，不需要拉釘固定，安裝簡單；該T字型鋁構件通過在內部設置有加強筋，可以提高T字型鋁構件的強度；該T字型鋁構件通過在表面設置有金剛石涂層，進一步提高了自身的強度；通過在T字型鋁構件上設置有吸盤對彩鋼板吊頂進行吸附，使得彩鋼板吊頂的安裝更加穩定。

附圖說明

下面結合附圖對本實用新型的具體實施方式作進一步詳細的說明，其中：

圖1為現有的彩鋼板吊頂裝置結構示意圖。

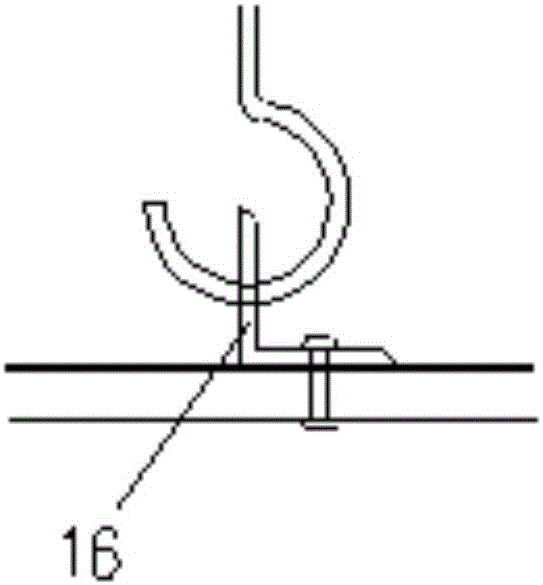

圖2為現有的彩鋼板吊頂裝置的角鋼構件安裝后的結構示意圖。

圖3為本實用新型一種彩鋼板吊頂裝置的結構示意圖。

圖4為本實用新型T字型鋁構件的結構示意圖。

圖5為本實用新型槽鋁構件和第二角鋼安裝后的結構示意圖。

圖6為本實用新型鋁合金圓弧構件和鋁合金固定條安裝后的結構示意圖。

具體實施方式

如圖1-4所示，一種彩鋼板吊頂裝置，包括有彩鋼板隔墻1、混凝土天面2、混凝土墻面3和吊鉤4，所述吊鉤4和混凝土天面2固定連接，所述吊鉤4包括有第一角鋼5、圓桿6、花籃螺絲7、掛鉤8和T字型鋁構件9，所述第一角鋼5、圓桿6、花籃螺絲7和掛鉤8依次固定連接，所述掛鉤8和T字型鋁構件9為卡持連接，所述T字型鋁構件9為倒立設置，采用T字型鋁構件9代替了傳統的角鋼16構件，不僅提高了強度，而且使得結構更加穩固，所述T字型鋁構件9內部設置有加強筋16，可以提高T字型鋁構件的強度；所述T字型鋁構件9表面設置有金剛石涂層17，進一步提高了自身的強度；所述T字型鋁構件9上設置有吸盤18，可以對彩鋼板吊頂15進行吸附，使得彩鋼板吊頂15的安裝更加穩定。

將彩鋼板吊頂15安裝在彩鋼板隔墻1上，彩鋼板吊頂15的一端固定在混凝土墻面3上，在彩鋼板吊頂15上采用吊鉤4進行吊裝，吊鉤4與混凝土天面2固定連接。

本實施例的有益效果為：該彩鋼板吊頂裝置通過制造出T字型鋁構件代替傳統的角鋼，大大提高了強度，結構穩固，安全性高，不需要拉釘固定，安裝簡單；該T字型鋁構件通過在內部設置有加強筋，可以提高T字型鋁構件的強度；該T字型鋁構件通過在表面設置有金剛石涂層，進一步提高了自身的強度；通過在T字型鋁構件上設置有吸盤對彩鋼板吊頂進行吸附，使得彩鋼板吊頂的安裝更加穩定。

實施例2

如圖1-6所示，一種彩鋼板吊頂裝置，包括有彩鋼板隔墻1、混凝土天面2、混凝土墻面3和吊鉤4，所述吊鉤4和混凝土天面2固定連接，所述吊鉤4包括有第一角鋼5、圓桿6、花籃螺絲7、掛鉤8和T字型鋁構件9，所述第一角鋼5、圓桿6、花籃螺絲7和掛鉤8依次固定連接，所述掛鉤8和T字型鋁構件9為卡持連接，所述T字型鋁構件9為倒立設置，采用T字型鋁構件9代替了傳統的角鋼16構件，不僅提高了強度，而且使得結構更加穩固，所述吊鉤4和混凝土天面2之間采用膨脹螺絲10連接，所述彩鋼板隔墻1和混凝土墻面3上均設置有鋁合金圓弧構件11和鋁合金固定條12，所述鋁合金圓弧構件11的半徑為50cm，所述混凝土墻面3側面設置有槽鋁構件13，所述槽鋁構件13上方設置有第二角鋼14，所述第二角鋼14與槽鋁構件13為固定連接，所述圓桿6的直徑為8cm，所述T字型鋁構件9內部設置有加強筋16，可以提高T字型鋁構件的強度；所述T字型鋁構件9表面設置有金剛石涂層17，進一步提高了自身的強度；所述T字型鋁構件9上設置有吸盤18，可以對彩鋼板吊頂15進行吸附，使得彩鋼板吊頂15的安裝更加穩定。

將彩鋼板吊頂15安裝在彩鋼板隔墻1上，彩鋼板隔墻1與彩鋼板吊頂15的連接處采用鋁合金圓弧構件11和鋁合金固定條12進行固定，彩鋼板吊頂15的一端固定在混凝土墻面3的槽鋁構件13上，彩鋼板吊頂15與混凝土墻面3連接處上方采用第二角鋼14固定，第二角鋼14和槽鋁構件13為固定連接，下方采用鋁合金圓弧構件11和鋁合金固定條12進行固定，在彩鋼板吊頂15上采用吊鉤4進行吊裝，吊鉤4與混凝土天面2固定連接。

本實施例的有益效果為：該彩鋼板吊頂裝置通過制造出T字型鋁構件代替傳統的角鋼，大大提高了強度，結構穩固，安全性高，不需要拉釘固定，安裝簡單；該T字型鋁構件通過在內部設置有加強筋，可以提高T字型鋁構件的強度；該T字型鋁構件通過在表面設置有金剛石涂層，進一步提高了自身的強度；通過在T字型鋁構件上設置有吸盤對彩鋼板吊頂進行吸附，使得彩鋼板吊頂的安裝更加穩定。

以上所述，僅為本實用新型的具體實施方式，但本實用新型的保護范圍并不局限于此，任何不經過創造性勞動想到的變化或替換，都應涵蓋在本實用新型的保護范圍之內。
