本實用新型涉及一種大跨度中庭懸空結構模板支撐體系。

背景技術：

傳統大跨度中庭懸空結構模板支撐體系大多采用落地式鋼管腳手架體系，其中兩個支撐基礎澆筑了整體砼墊層，其中一個支撐基礎底部搭設滿堂腳手架進行加固，分析可以看到搭設落地式鋼管支撐架，不但需要額外支出大量支撐基礎費用，而且工期時間長。

技術實現要素：

鑒于背景技術存在的不足，本實用新型所要解決的技術問題是提供一種結構更加簡單、承載能力更強、搭設更加方便快速且成本更低的大跨度中庭懸空結構模板支撐體系。

本實用新型是采取如下技術方案來完成的：大跨度中庭懸空結構模板支撐體系，包括橫向平行分布的多根橫向鋼條，橫向鋼條架設在兩側框架梁上，橫向鋼條上架設支撐框架，所述橫向鋼條中部沿橫向鋼條的長度方向采用兩條鋼索斜向對稱拉緊在兩側的建筑物上，所述橫向鋼條的兩側預埋固定有帶外螺紋的預埋鋼筋，帶有插孔的鋼板套接在兩預埋鋼筋上并采用螺母擰緊在所述橫向鋼條的上表面。

上述技術方案中的支撐體系的結構優點如下：

1、結構更加對稱、均衡，有利于提高承載力；

2、橫向鋼條兩端采用框架梁支承，中間采用鋼索斜向拉緊，使其不至于在跨度較大情況下支承力不足，有利于提高支撐體系的承載能力，提高安全性；

3、通過鋼索對橫向鋼條中間部位的拉緊可降低對橫向鋼條的厚度和強度要求，有利于節約成本；

4、橫向鋼條采用預埋鋼筋和螺母鎖緊后穩定性更好。

附圖說明

本實用新型有如下附圖：

圖1為本實用新型提供的大跨度中庭懸空結構模板支撐體系的結構平面示意圖。

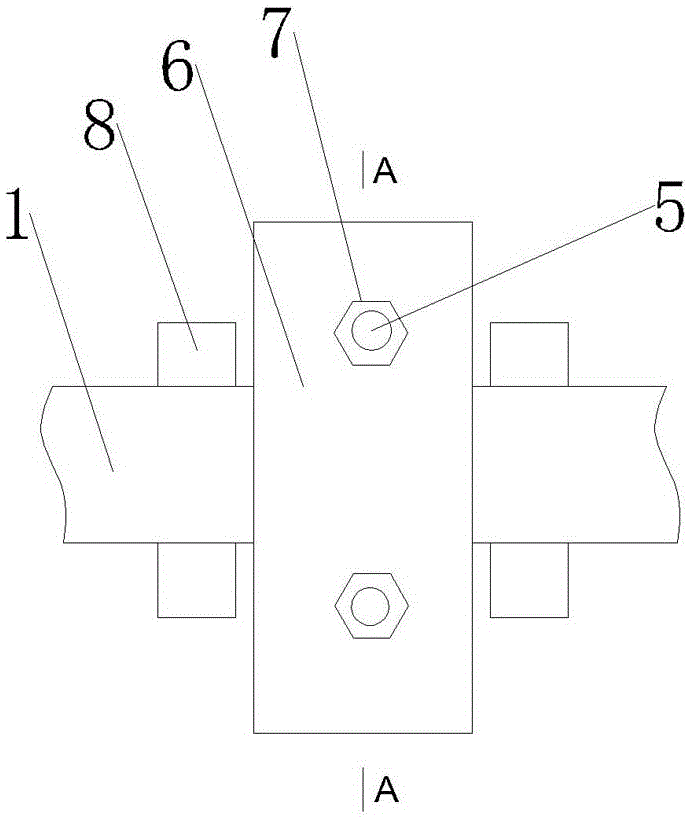

圖2為圖1中的預埋鋼筋鎖緊橫向鋼條的結構示意圖。

圖3為圖2的A-A剖面圖。

具體實施方式

附圖表示了本實用新型的技術方案及其實施例，下面再結合附圖進一步描述其實施例的各有關細節及其工作原理。

參照圖1、2、3所示，本實用新型提供的大跨度中庭懸空結構模板支撐體系，包括橫向平行分布的多根橫向鋼條1，橫向鋼條1架設在兩側框架梁2上，橫向鋼條1上架設支撐框架3，所述橫向鋼條1中部沿橫向鋼條1的長度方向采用兩條鋼索4斜向對稱拉緊在兩側的建筑物上，所述橫向鋼條1的兩側預埋固定有帶外螺紋的預埋鋼筋5，帶有插孔61的鋼板6套接在兩預埋鋼筋5上并采用螺母7擰緊在所述橫向鋼條1的上表面。所述橫向鋼條1為工字鋼，橫向鋼條1兩端底部墊設有底部鋼板8，底部鋼板8的長度遠大于橫向鋼條1的寬度，所述底部鋼板8與橫向鋼條1焊接固定，底部鋼板8焊接固定在橫向鋼條1底部后可使橫向鋼條1不易轉動，有利于提升穩定性。
