本實用新型涉及安全圍欄領域，具體涉及一種用于安全圍欄立柱的加固裝置。

背景技術：

裝設安全圍欄是保證現場工作人員安全技術措施之一，主要用于發電廠、變電站的電氣設備檢修、電氣實驗、配電檢修等。安全圍欄一般包括支架以及安裝在支架內部的圍網。安全圍欄一般通過立柱放置在地面上，當安全圍欄承受沖擊時，必須有一定的抗沖擊能力，否則當安全圍欄被沖到，對現場的工作人員及機械設備造成很大的危險。

技術實現要素：

本實用新型的目的就是為了克服上述現有技術存在的缺陷而提供一種抗沖擊能力強的用于安全圍欄立柱的加固裝置。

本實用新型的目的可以通過以下技術方案來實現：一種用于安全圍欄立柱的加固裝置，該加固裝置包括與安全圍欄立柱不同側面連接的一個加強筋和多個立柱腳，所述立柱腳和加強筋通過膨脹螺絲與地面固定。

所述立柱腳的數量為3。

所述的立柱腳焊接在立柱側面的底部。

所述的立柱腳的中部設有螺孔。

所述的加強筋包括底板以及設置在底板相對兩個側面的側板。

所述的底板焊接在立柱側面的底部。

所述的底板中部設有螺孔。

所述螺孔的內徑為13mm。

所述的側板呈直角梯形。

所述側板的上底邊與立柱的一個側面焊接，該側面為與底板焊接側面的相鄰側面。

安裝時，膨脹螺絲通過立柱腳及底板上的螺孔與地面固定，由于加強筋的存在，側板的上底邊和立柱焊接，使得立柱向加強筋側傾倒時需要更大的力。經過測試，裝有本實用新型加固裝置的立柱可以承受1600J的沖擊，大大提高了安全圍欄的性能。

與現有技術相比，本實用新型的有益效果體現在：

(1)抗沖擊能力更強，裝有本實用新型加固裝置的立柱可以承受1600J的沖擊；

(2)結構簡單，且不會增加多余部件占用地方。

附圖說明

圖1為本實用新型的結構示意圖；

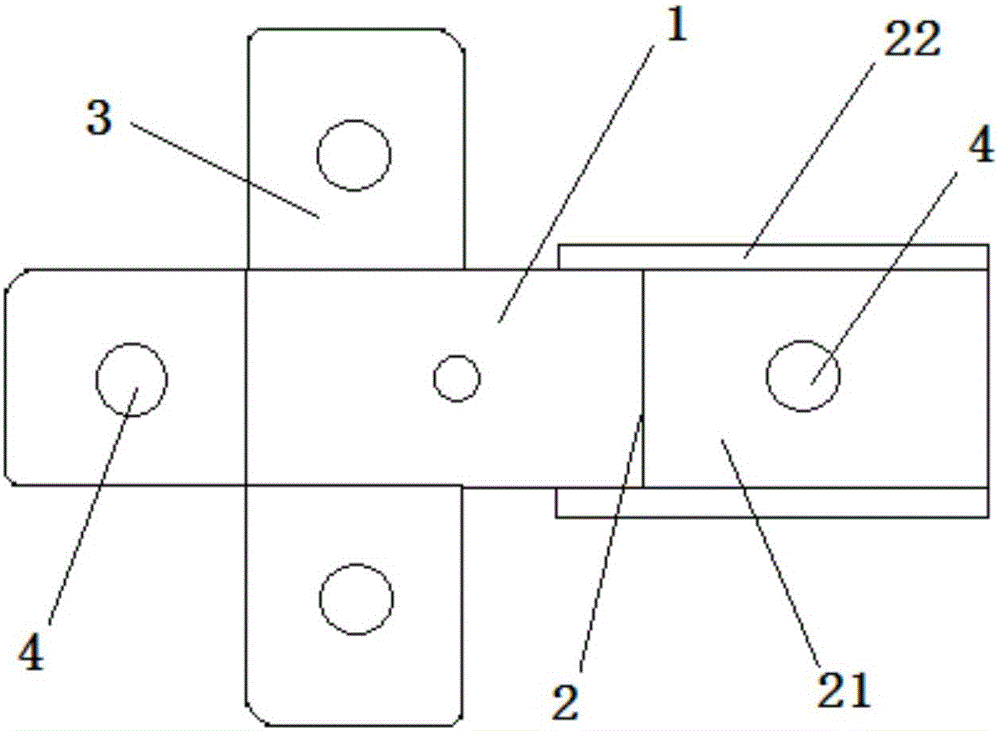

圖2為本實用新型的俯視示意圖。

其中，1為立柱，2為加強筋，21為底板，22為側板，3為立柱腳，4為螺孔。

具體實施方式

下面對本實用新型的實施例作詳細說明，本實施例在以本實用新型技術方案為前提下進行實施，給出了詳細的實施方式和具體的操作過程，但本實用新型的保護范圍不限于下述的實施例。

實施例

一種用于安全圍欄立柱1的加固裝置，其結構如圖1和圖2所示，安全圍欄的截面呈矩形，因此加固裝置包括與安全圍欄立柱1三個側面連接的立柱腳3，以及與立柱1剩余側面連接的一個加強筋2。立柱腳3焊接在立柱1側面的底部，立柱腳3的中部設有螺孔4。加強筋2包括底板21以及設置在底板21相對兩個側面的側板22，底板21焊接在立柱1側面的底部，底板21中部設有螺孔4，側板22呈直角梯形，側板22的上底邊與立柱1的一個側面焊接，該側面為與底板21焊接側面的相鄰側面。上述所有的螺孔4的內徑為13mm，立柱腳3和加強筋2通過膨脹螺絲與地面固定，膨脹螺絲穿過螺孔4。

由于加強筋2的存在，側板22的上底邊和立柱1焊接，使得立柱1向加強筋2側傾倒時需要更大的力。經過測試，裝有加固裝置的立柱1可以承受1600J的沖擊，大大提高了安全圍欄的性能。
