本實用新型涉及帳篷技術領域，尤其涉及一種連接裝置。

背景技術：

目前，常規型的帳篷一般使用的是拉鏈，以及相應塑料件來連接門、窗以及內外帳，拉鏈的質量以及防水性能、制作流程等等，均會影響帳篷的質量以及制作的成本，還有內外帳的連接方式由一個個塑料件進行連接，不僅制作起來繁瑣，使用者在使用的時候也非常不方便。

技術實現要素：

本實用新型的目的在于提供一種能夠方便快速拆卸和連接的連接裝置。

為達此目的，本實用新型采用以下技術方案：

一種連接裝置，包括第一連接件以及與所述第一連接件相配合的第二連接件，所述第一連接件包括腔體、軸向開設于所述腔體一側壁且與所述腔體相貫通的長槽、以及設置于所述腔體另一側壁外側的第一延伸壁；所述第二連接件包括與所述腔體內壁相配合的連接體、以及外延于所述連接體一側壁的第二延伸壁，所述第二延伸壁與所述長槽相配合。

其中，所述第一連接件的橫截面呈C字型設置且外側壁延伸設置有所述第一延伸壁。

其中，所述第一延伸壁和第二延伸壁共面。

其中，所述第一連接件和所述第二連接件分別采用注塑一體成型。

其中，所述連接體呈圓柱型設置，且所述連接體與所述腔體的內壁間隙配合。

其中，所述第二延伸壁與所述長槽間隙配合。

本實用新型的有益效果：本實用新型包括第一連接件以及與所述第一連接件相配合的第二連接件，所述第一連接件包括腔體、軸向開設于所述腔體一側壁且與所述腔體相貫通的長槽、以及設置于所述腔體另一側壁外側的第一延伸壁；所述第二連接件包括與所述腔體內壁相配合的連接體、以及外延于所述連接體一側壁的第二延伸壁，所述第二延伸壁與所述長槽相配合。以此結構進行連接，能夠方便的將第二連接件從第一連接件的端部插入使其連為一體，同時也使得與第一延伸壁和第二延伸壁緊固的兩部件有效結合。

附圖說明

圖1是本實用新型一種連接裝置的結構示意圖。

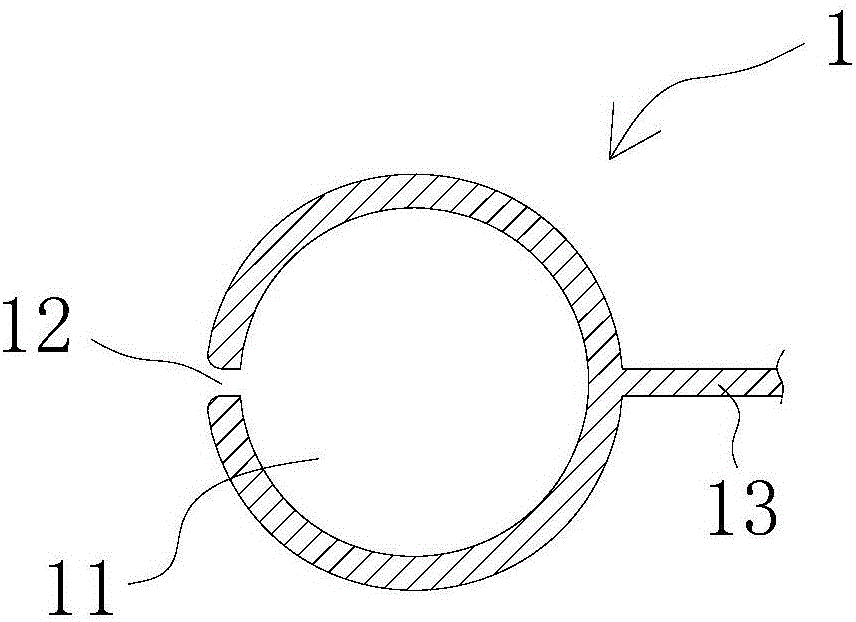

圖2是圖1中第一連接件橫截面的結構示意圖。

圖3是圖1中第二連接件橫截面的結構示意圖。

具體實施方式

下面結合附圖并通過具體實施方式來進一步說明本實用新型的技術方案。

如圖1、圖2及圖3所示，本實施例中一種連接裝置，包括第一連接件1以及與所述第一連接件1相配合的第二連接件2，所述第一連接件1包括腔體11、軸向開設于所述腔體11一側壁且與所述腔體11相貫通的長槽12、以及設置于所述腔體11另一側壁外側的第一延伸壁13；所述第二連接件2包括與所述腔體11內壁相配合的連接體21、以及外延于所述連接體21一側壁的第二延伸壁22，所述第二延伸壁22與所述長槽12相配合。以此結構設計的連接裝置，在使用時，可將連接體21從腔體的一端插入，并使得第二延伸壁22與長槽12相配合，同時，將第一延伸壁和第二延伸壁分別與要連接的物件緊固，從而能夠方便快捷的實現兩物件之間的連接。

具體的，本實施例中，所述第一連接件1的橫截面呈C字型設置且外側壁延伸設置有所述第一延伸壁13。組裝后的第一連接件和第二連接件的所述第一延伸壁13和第二延伸壁22共面。從而能夠使得兩部件位于同一水平面，

為了方便加工和使用，本實施例中，所述第一連接件1和所述第二連接件2分別采用注塑一體成型，所述連接體21呈圓柱型設置，且所述連接體21與所述腔體11的內壁間隙配合，所述第二延伸壁22與所述長槽12間隙配合。以此能夠順暢的實現兩物件的連接。

本實施例中，以帳篷為例，該連接裝置能夠取代帳篷上的拉鏈以及內外帳的連接塑料件,從而起到快速連接且方便拆卸的目的，同時在連接處還能夠起到很好的防水效果。

以上結合具體實施例描述了本實用新型的技術原理。這些描述只是為了解釋本實用新型的原理，而不能以任何方式解釋為對本實用新型保護范圍的限制。基于此處的解釋，本領域的技術人員不需要付出創造性的勞動即可聯想到本實用新型的其它具體實施方式，這些方式都將落入本實用新型的保護范圍之內。
