本實用新型屬于建筑工程技術領域，具體涉及一種連接套筒及其應用的預制件和預制件的連接節點。

背景技術：

裝配式建筑相對于傳統鋼筋混凝土現場現澆式建筑，無疑是技術上的一大進步，裝配式建筑的預制構件工廠化生產，現場組裝，因而能工廠標準化生產，質量可控，高效快捷，材料節約無浪費，生產現場和施工現場無環境污染。在預制裝配式建筑中，預制構件的拼接不免通過連接件相連，連接件的制作及其施工工序的簡易程度是提高裝配速度的關鍵，同時，連接件的構造形式和預埋方式在一定程度上可以減少構件預制化是模板的形式及其使用量，從而減少工程造價。

在預制構件拼接中，會存在有三塊預制件構成的T型或十字型節點，現有技術中，節點中預制構件之間的連接通常是在其中一塊預制件中預埋多個套筒，其他的兩塊預制件在拼接部預埋連接件，然后將連接件與套筒進行連接以實現預制構件的拼接，此時，由于常規技術使用的套筒僅有一個連接端，這樣，為了連接其他兩個預制件，在同一連接點上，至少要預埋兩個套筒，由于預制件厚度一定，預埋空間有限，尤其是保溫外墻板或裝飾板，為了避免套筒位置打架，通常是在預制件中采用套筒錯位預埋的方式。但是，由于存在套筒錯位情況，在套筒預埋時不免在模具上不同位置進行鉆孔，以保證預埋件位置的準確性，如此，不僅增加了模具開孔且是在不同位置開孔的工序，模板重復利用率不高，間接增加了模板使用量，且施工復雜、成本高，另外此種實施方式導致預制構件的受力不在同一平面上，受力不合理，在較大的外力作用下，易造成節點的破壞。

綜上所述，故亟需開發一種結構簡單、連接強度高的連接套筒。

技術實現要素：

本實用新型的目的是提供一種結構簡單、連接強度高的連接套筒。

上述目的是通過如下技術方案實現：一種連接套筒，包括套筒本體，所述套筒本體的兩端設有螺紋連接孔，所述套筒本體上設有至少一根定位筋，所述定位筋的兩端分別與套筒本體的兩端相連，所述定位筋包括至少一個彎折部。本實用新型的連接套筒的兩端均設有螺紋連接孔，應用時，將此連接套用預埋在預制件內，利用其兩端的螺紋連接孔分別連接與該預制件相鄰設置的其他預制件，相比套筒錯位預埋的施工方法，不僅減少模板的使用量，降低套筒精確定位預埋的難度，且實際工況中預埋有此連接套筒的預制件受力在同一平面上，受力更為合理。此外，定位筋的設置，一方面，在連接套筒預埋的過程中，使用扎帶將預埋鋼筋和定位筋進行綁扎，利于將連接套筒綁扎在鋼筋網架上，尤其是定位筋設有折彎部，定位筋與套筒本體之間具有一定的空間，利于將定位筋與預埋鋼筋進行綁扎，利于施工操作，且綁扎的更為牢固；另一方面，對連接套筒起到加強作用，增加了連接套筒的耐拉拔能力和載荷功能，有效地防止了連接套筒在預制件內的軸向和徑向移動，有利于連接套筒在澆筑過程抗擊混凝土的沖擊，以及運輸過程的碰撞，防止連接套筒變形，保證套筒兩端處在同一水平面，即且兩端都保持水平，防止預制件裝配過程中連接困難，同時還可增加連接套筒在預制件中的錨固力。

進一步，所述套筒本體上設有兩根定位筋，所述的兩根定位筋的軸線位于同一平面內。如此設置，套筒本體預埋過程中，澆筑混凝土后，極大地提高了連接套筒與預制件連接的結構強度，極大地增加了預埋套筒的耐拉拔能力和載荷功能，同時，定位筋與預埋鋼筋進行綁扎后，受力平衡，防止連接套筒在澆筑過程中發生水平移動。

進一步，所述套筒本體上設有四根定位筋，相鄰設置的定位筋相互垂直。如此設置，套筒本體結構更為牢固，抗沖擊性更強，在水平和豎向方向均不發生彎折變形，同時定位筋與預埋鋼筋綁扎也更為牢固。

進一步，所述套筒本體的開孔端設有凸緣。澆筑過程中，凸緣的設置有效增大了套筒本體端部與模板的接觸面積，凸緣緊緊的頂在模板上，一方面防止?jié)仓炷習r連接套筒的位置移動或者結構變形，盡可能的保證垂直，連接套 筒的開口的端面與預制件的側面平行，另一方面可有效防止螺紋連接口內進入混凝土漿液。

進一步，所述凸緣由磁性材料制備。如此設置，利用凸緣的磁性可將其牢牢地固定在邊模上，可保證連接套筒的開口的端面與預制件的側面平行的同時還可防止螺紋連接口內進入混凝土漿液。

進一步，所述套筒本體的外表面為粗糙面。如此設置，增加套筒本體與預制件的而錨固力。

本實用新型還提供了一種預制件，所述預制件內預埋有上述任意所述的連接套筒，所述螺紋連接孔與預制件外連通。

本實用新型還提供了一種預制件的連接節點，包括第一預制件、第二預制件和第三預制件，所述第二預制件和第三預制件均與第一預制件構成“L”型結構，三者構成“T”型結構，其特征在于，所述第一預制件為上述的預制件，第二預制件和第三預制件均與第一預制件密拼連接，所述第二預制件和第三預制件的拼接端設置有連接件，所述連接件與連接套筒通過螺栓連接。在預制件的裝配過程中，三者落位密拼對接后，然后通螺栓將連接套筒和連接件連接成整體，如此，實現預制件的連接，三者形成整體共同受力。本實用新型的預制件采用密拼對接，在裝配過程中無需現澆混凝土，成本節約，施工速度快，施工周期短，預制件通過套筒和連接件連接成整體，增加了預制件聯結拉緊能力，有利于預制件之間力的傳導。

當然，為了施工方便，可在第二預制件和第三預制件設置連接件處預留操作口，便于安裝螺栓連接套筒和連接件，安裝完成后，優選在操作口內填充漿料，如此，一方面可解決因預留操作口導致的不美觀問題，另一方面，當操作口中的漿料凝固后，能夠起到固定螺栓的作用，避免使用年限久或外力影響下螺栓松動。此時填充漿料并不影響施工進度，無需等待漿料硬化再進行下一預制件節點的安裝。

進一步，所述連接件包括連接板以及設置在連接板上的錨固支腿，所述連接板設有穿接孔，所述螺栓穿過穿接孔插入所述套筒內。將螺栓穿過穿接孔插入所述套筒，然后擰緊螺栓，使得連接件與牢固連接；錨固支腿的設置可有效增加連接件在預制件中的錨固力，提高了連接件與預制件連接的結構強度。

進一步，所述第二預制件與第一預制件的拼接面和第三預制件與第一預制 件的拼接面上均設置有SBS自粘式改性瀝青卷材。如此設置，可起到防水效果，有效防止水沿預制件的拼接面滲漏，尤其是預制件為外墻板時。

附圖說明

構成本實用新型的一部分的附圖用來提供對本實用新型的進一步理解，本實用新型的示意性實施例及其說明用于解釋本實用新型，并不構成對本實用新型的不當限定。

圖1為本實用新型一種實施方式所涉及的連接套筒的結構示意圖；

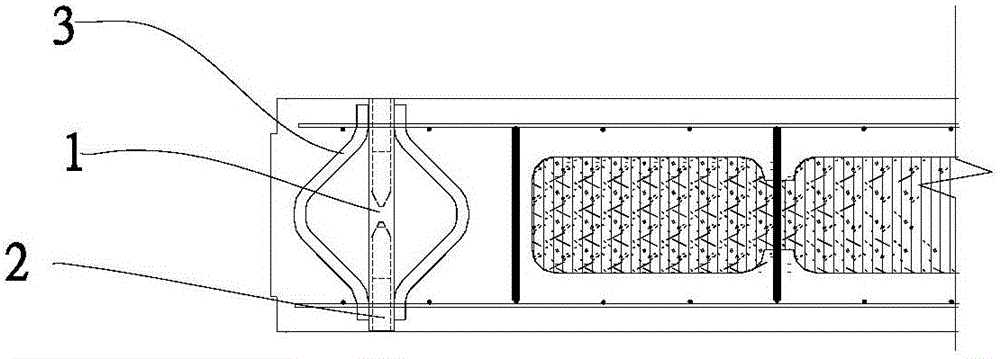

圖2為本實用新型一種實施方式所涉及的預制件的結構示意圖；

圖3為本實用新型一種實施方式所涉及的預制件的連接節點的結構示意圖。

圖中：

1 套筒本體 2 螺紋連接孔 3 定位筋 4 凸緣

5 第一預制件 6 第二預制件 7 第三預制件 8 操作口

9 螺栓 10 連接板 11 錨固支腿 12 折彎部

具體實施方式

下面結合附圖對本實用新型進行詳細描述，本部分的描述僅是示范性和解釋性，不應對本實用新型的保護范圍有任何的限制作用。此外，本領域技術人員根據本文件的描述，可以對本文件中實施例中以及不同實施例中的特征進行相應組合。

本實用新型實施例如下，參照?qǐng)D1，一種連接套筒，包括套筒本體1，所述套筒本體1的兩端設有螺紋連接孔2，所述套筒本體1上設有至少一根定位筋3，所述定位筋3的兩端分別與套筒本體1的兩端相連，所述定位筋3包括至少一個彎折部。本實用新型的連接套筒的兩端均設有螺紋連接孔2，應用時，將此連接套用預埋在預制件內，利用其兩端的螺紋連接孔2分別連接與該預制件相鄰設置的其他預制件，相比套筒錯位預埋的施工方法，不僅減少模板的使用量，降低套筒精確定位預埋的難度，且實際工況中預埋有此連接套筒的預制件受力在同一平面上，受力更為合理。此外，定位筋3的設置，一方面，在連接套筒預埋的過程中，使用扎帶將預埋鋼筋和定位筋3進行綁扎，利于將連接套筒綁扎在鋼筋網架上，尤其是定位筋3設有折彎部，定位筋與套筒本體1之間具有 一定的空間，利于將定位筋與預埋鋼筋進行綁扎，利于施工操作，且綁扎的更為牢固；另一方面，對連接套筒起到加強作用，增加了連接套筒的耐拉拔能力和載荷功能，有效地防止了連接套筒在預制件內的軸向和徑向移動，有利于連接套筒在澆筑過程抗擊混凝土的沖擊，以及運輸過程的碰撞，防止連接套筒變形，保證套筒兩端處在同一水平面，即且兩端都保持水平，防止預制件裝配過程中連接困難，同時還可增加連接套筒在預制件中的錨固力。

在上述實施例的基礎上，本實用新型另一實施例中，如圖1，所述套筒本體1上設有兩根定位筋3，所述的兩根定位筋3的軸線位于同一平面內。如此設置，套筒本體1預埋過程中，澆筑混凝土后，極大地提高了連接套筒與預制件連接的結構強度，極大地增加了預埋套筒的耐拉拔能力和載荷功能，同時，定位筋3與預埋鋼筋進行綁扎后，受力平衡，防止連接套筒在澆筑過程中發生水平移動。

在上述實施例的基礎上，本實用新型另一實施例中，所述套筒本體1上設有四根定位筋3，相鄰設置的定位筋3相互垂直。如此設置，套筒本體1結構更為牢固，抗沖擊性更強，在水平和豎向方向均不發生彎折變形，同時定位筋3與預埋鋼筋綁扎也更為牢固。

在上述實施例的基礎上，本實用新型另一實施例中，如圖1，所述套筒本體1的開孔端設有凸緣4。澆筑過程中，凸緣4的設置有效增大了套筒本體1端部與模板的接觸面積，凸緣4緊緊的頂在模板上，一方面防止?jié)仓炷習r連接套筒的位置移動或者結構變形，盡可能的保證垂直，連接套筒的開口的端面與預制件的側面平行，另一方面可有效防止螺紋連接口內進入混凝土漿液。

在上述實施例的基礎上，本實用新型另一實施例中，所述凸緣4由磁性材料制備。如此設置，利用凸緣4的磁性可將其牢牢地固定在邊模上，可保證連接套筒的開口的端面與預制件的側面平行的同時還可防止螺紋連接口內進入混凝土漿液。

本實用新型還提供了一種預制件的連接節點，實施例如下，所述套筒本體1的外表面為粗糙面。如此設置，增加套筒本體1與預制件的而錨固力。

本實用新型還提供了一種預制件，實施例如下，如圖2，所述預制件內預埋有上述任意所述的連接套筒，所述螺紋連接孔2與預制件外連通。

本實用新型還提供了一種預制件的連接節點，實施例如下，如圖3，包括 第一預制件5、第二預制件6和第三預制件7，所述第二預制件6和第三預制件7均與第一預制件5構成“L”型結構，三者構成“T”型結構，其特征在于，所述第一預制件5為權利要求7所述的預制件，第二預制件6和第三預制件7均與第一預制件5密拼連接，所述第二預制件6和第三預制件7的拼接端設置有連接件，所述連接件與連接套筒通過螺栓9連接。在預制件的裝配過程中，三者落位密拼對接后，然后通螺栓9將連接套筒和連接件連接成整體，如此，實現預制件的連接，三者形成整體共同受力。本實用新型的預制件采用密拼對接，在裝配過程中無需現澆混凝土，成本節約，施工速度快，施工周期短，預制件通過套筒和連接件連接成整體，增加了預制件聯結拉緊能力，有利于預制件之間力的傳導。

當然，如圖3，為了施工方便，可在第二預制件6和第三預制件7設置連接件處預留操作口8，便于安裝螺栓9連接套筒和連接件，安裝完成后，優選在操作口8內填充漿料，如此，一方面可解決因預留操作口8導致的不美觀問題，另一方面，當操作口8中的漿料凝固后，能夠起到固定螺栓9的作用，避免使用年限久或外力影響下螺栓9松動。此時填充漿料并不影響施工進度，無需等待漿料硬化再進行下一預制件節點的安裝。

在上述實施例的基礎上，本實用新型另一實施例中，如圖3，所述連接件包括連接板10以及設置在連接板10上的錨固支腿11，所述連接板10設有穿接孔，所述螺栓9穿過穿接孔插入所述套筒內。將螺栓9穿過穿接孔插入所述套筒，然后擰緊螺栓9，使得連接件與牢固連接；錨固支腿11的設置可有效增加連接件在預制件中的錨固力，提高了連接件與預制件連接的結構強度。

在上述實施例的基礎上，本實用新型另一實施例中，所述第二預制件6與第一預制件5的拼接面和第三預制件7與第一預制件5的拼接面上均設置有SBS自粘式改性瀝青卷材。如此設置，可起到防水效果，有效防止水沿預制件的拼接面滲漏，尤其是預制件為外墻板時。

以上所述僅是本實用新型的優選實施方式，應當指出，對于本技術領域的普通技術人員來說，在不脫離本實用新型原理的前提下，還可以做出若干改進和潤飾，這些改進和潤飾也應視為本實用新型的保護范圍。
