本實用新型屬于建筑材料技術領域，具體涉及一種便于大量搬運的泡沫混凝土砌塊。

背景技術：

泡沫混凝土砌塊又名發泡混凝土砌塊，是將化學發泡劑或物理發泡劑發泡后加入到膠凝材料、摻合料、改性劑、鹵水等制成的料漿中，經混合攪拌、澆注成型、自然養護所形成的一種含有大量封閉氣孔的新型輕質保溫材料。雖然該材料質量相對輕便，但體積相對較大，不易大量搬運。

技術實現要素：

為解決現有技術的不足，本實用新型提供了一種便于大量搬運的泡沫混凝土砌塊。

一種便于大量搬運的泡沫混凝土砌塊，包括塊體，在所述塊體的一側壁上設置有定位凸起，在所述塊體的另一側壁上設置有定位凹槽，所述定位凸起與所述定位凹槽相對應，在所述定位凸起所在的側壁的下沿處設置有前倒角，在所述定位凹槽所在的側壁的下沿處設置有后倒角，所述前倒角的長度小于所述前倒角所在的側壁的長度，所述后倒角的長度小于所述后倒角所在的側壁的長度，在所述定位凸起所在的側壁的上沿處設置有截面為三角形的前檔條，在所述定位凹槽所在的側壁的上沿處設置有截面為三角形的后檔條。

進一步的，所述前倒角的兩側到所述塊體的兩側形成兩個前邊角，兩個前邊角的寬度相等且小于等于2cm；所述后倒角的兩側到所述塊體的兩側形成兩個后邊角，兩個后邊角的寬度相等且小于等于2cm。

進一步的，所述定位凸起的截面為圓形；所述定位凹槽的截面為圓形。

進一步的，所述前檔條的長度等于所述前倒角的長度；所述后檔條的長度等于所述后倒角的長度。

進一步的，所述前檔條的高度小于所述前倒角的高度；所述后檔條的高度小于所述后倒角的高度。

基于本實用新型所提供的便于大量搬運的泡沫混凝土砌塊，可以方便的進行大量的搬運，可以容易的進行單列多層的搬運，更可以進行兩列多層的搬運，搬運效率大大提高。

附圖說明

圖1是本實用新型所提供的便于大量搬運的泡沫混凝土砌塊的整體結構剖視圖。

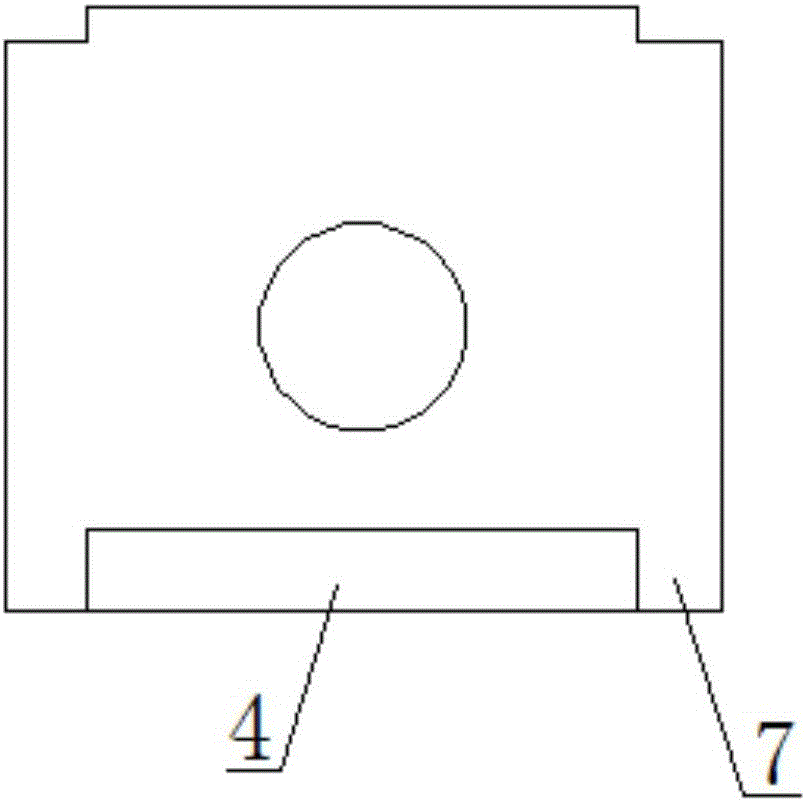

圖2是本實用新型所提供的便于大量搬運的泡沫混凝土砌塊的后視圖。

附圖1、2中，各標號所代表的結構列表如下：

1、定位凸起，2、定位凹槽，3、前倒角，4、后倒角，5、前檔條，6、后檔條，7、后邊角，8、塊體。

具體實施方式

以下結合附圖對本實用新型的原理和特征進行描述，所舉實施例只用于解釋本實用新型，并非用于限定本實用新型的范圍。

在一個具體實施方式中，如圖1所示，一種便于大量搬運的泡沫混凝土砌塊包括塊體8，在塊體8的一側壁上設置有截面為圓形的定位凸起1，在塊體8的另一側壁上設置有截面為圓形的定位凹槽2，定位凸起1與定位凹槽2相對應。

如圖1、2所示，在定位凸起1所在的側壁的下沿處設置有前倒角3，前倒角3的兩側到塊體8的兩側形成兩個前邊角，兩個前邊角的寬度相等且為1.5cm。在定位凹槽2所在的側壁的下沿處設置有后倒角4，后倒角4的兩側到塊體8的兩側形成兩個后邊角7，兩個后邊角7的寬度相等且為1.5cm。在定位凸起1所在的側壁的上沿處設置有截面為三角形的前檔條5，前檔條5的長度等于前倒角3的長度，前檔條5的高度小于前倒角3的高度。在定位凹槽2所在的側壁的上沿處設置有截面為三角形的后檔條6，后檔條6的長度等于后倒角4的長度，后檔條6的高度小于后倒角4的高度。

塊體8內可以設置多種減重通孔。

在對本實用新型所提供的便于大量搬運的泡沫混凝土砌塊進行搬運的時候，可以先將多塊通過定位凸起和定位凹槽首尾拼接，形成一列，讓后將多列通過前檔條和后擋條限位進行堆高，得到一列多層。然后，可以將兩個一列多層的泡沫混凝土砌塊并排。再將手指伸入到最底一層的并排的兩塊砌塊的相鄰的兩個邊角的兩邊，借助對兩個邊角的勾托，就可以將并排的兩列多層的泡沫混凝土砌塊抬起進行搬運。由于泡沫混凝土砌塊相對較輕便，可以大大提高搬運效率，尤其是人工搬運的效率。而前檔條和后檔條之間的凹陷在砌轉的時候通過涂膜適量的水泥即可填平。

以上所述僅為本實用新型的較佳實施例，并不用以限制本實用新型，凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
