本實用新型涉及園林綠化領域，尤其涉及箱體組合屋頂綠化屋頂。

背景技術：

屋頂綠化是在各類建筑物、構筑物的屋頂、露臺、天臺、陽臺或大型人工假山山體上進行造園，種植樹木花卉的統稱。它是人們根據建筑屋頂結構特點、荷載和屋頂上的生態環境條件，選擇生長習性與之相適應的植物材料，通過一定技藝，在建筑物頂部及一切特殊空間建造綠色景觀的一種形式。現在的屋頂綠化已經不再僅僅局限于園林教科書上的"屋頂花園"，而是把它提升、擴大為一個新的行業。其與地面綠化同屬城市園林范疇，是城市園林的一部分，但如同園林區別于林業一樣，同屬而又有別，它有諸多不同于地面綠化的特殊性和復雜性，是當代園林發展的新亮點、新階段。

屋頂綠化工程可以分為:草坪式、組合式、花園式。草坪式是采用抗逆性強的草本植被平鋪栽植于屋頂綠化結構層上，此型可用于那些屋頂承重差，面積小的住房。組合式是允許使用少部分低矮灌木和更多種類的植被，能夠形成高低錯落的景觀，但是需要定期養護和澆灌。花園式是使用更多的造景形式，包括景觀小品、建筑和水體，在植被種類上也進一步豐富，允許栽種較為高大的喬木類。

屋頂綠化存在的主要問題問題有：施工困難、增加屋頂承重、植物根系造成防水層破壞、屋頂防水需加固造成重量和排水不暢等問題。

技術實現要素：

實用新型的目的：為了提供一種效果更好的箱體組合屋頂綠化屋頂和排水方法，具體目的見具體實施部分的多個實質技術效果。

為了達到如上目的，本實用新型采取如下技術方案：

方案一：

箱體組合屋頂綠化屋頂，包含屋頂，其特征在于，包含三種箱體，分別為草坪花卉種植箱、小灌木種植箱、小喬木種植箱；三種箱體底部四邊向內側有弧形凹槽，用于放置箱體排水管，箱體底部有四邊各有一個排水孔，排水孔插入排水管與排水支管連接，用來排出箱體多余的水分，箱體用硬質塑料制作；最邊沿的排水管與屋頂排水管連接，構成屋頂綠化排水系統，部分排水孔用排水管塞子堵住，避免屋面積水。

本實用新型進一步技術方案在于，所述排水支管和排水管垂直布置。

本實用新型進一步技術方案在于，所述排水管對應多個排水支管。

本實用新型進一步技術方案在于，所述草坪花卉種植箱、小灌木種植箱、小喬木種植箱體積依次增大。

本實用新型進一步技術方案在于，還包含通管，所述通管從中部斜穿過草坪花卉種植箱、小灌木種植箱、小喬木種植箱，通管在草坪花卉種植箱、小灌木種植箱、小喬木種植箱內部的部分包含孔。

本實用新型進一步技術方案在于，所述草坪花卉種植箱、小灌木種植箱、小喬木種植箱底面依次降低高度。

本實用新型進一步技術方案在于，所述三種箱體內承載不同層的填料，包括植物和土壤層，土壤層含有重量比1:1:2土壤、細砂和泥炭土混合的營養土。

方案二：

箱體組合屋頂綠化屋頂的排水方法，其特征在于，制備如上所述的綠化屋頂，水流從底部流動到屋頂排水管，避免屋頂積水。

采用如上技術方案的本實用新型，相對于現有技術有如下有益效果：（1）工廠化生產降低成本，積木式箱體組合安裝縮短施工周期，見效快。（2）完整的綠化排水系統，保證屋頂排水順暢。（3）節省屋頂防滲加固費用。（4）避免植物根系破壞屋面。（5）便于局部植物更換，降低施工難度。

附圖說明

為了進一步說明本實用新型，下面結合附圖進一步進行說明：

圖1是本實用新型的箱體組合屋頂綠化示意圖;

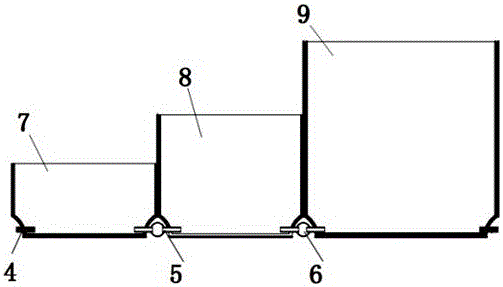

圖2是本實用新型的種植箱體組裝及排水管連接示意圖;

其中：1. 屋頂；2.女兒墻；3.屋頂排水管；4.排水管塞子；5.種植箱排水管；6.排水支管；7.草坪花卉種植箱；8.小灌木種植箱；9.小喬木種植箱。

具體實施方式

下面結合附圖對本實用新型的實施例進行說明，實施例不構成對本實用新型的限制：

方案一：

箱體組合屋頂綠化屋頂，包含屋頂，其特征在于，包含三種箱體，分別為草坪花卉種植箱、小灌木種植箱、小喬木種植箱；三種箱體底部四邊向內側有弧形凹槽，用于放置箱體排水管，箱體底部有四邊各有一個排水孔，排水孔插入排水管與排水支管連接，用來排出箱體多余的水分，箱體用硬質塑料制作；最邊沿的排水管與屋頂排水管連接，構成屋頂綠化排水系統，部分排水孔用排水管塞子堵住，避免屋面積水。本處的技術方案所起到的實質的技術效果及其實現過程為如下： 本實用新型解決其技術問題所采用的技術方案是：以人工濕地箱體為單元，用箱體組合的方法建造人工濕地污水處理系統。綠化箱體組合分為三個類型：草坪花卉種植箱、小灌木種植箱和小喬木種植箱。箱體為堅固的防水材料制作，每個箱體下方設有排水孔，排水孔插入排水管與排水支管連接，排水支管與屋頂排水管連接，構成屋頂綠化排水系統。在箱體內承載不同層的填料，包括植物和土壤層，土壤層含有1:1:2土壤、細砂和泥炭土混合的營養土，保證植物正常生長的需求。

本實用新型的有益效果是，（1）工廠化生產降低成本，積木式箱體組合安裝縮短施工周期，見效快。（2）完整的綠化排水系統，保證屋頂排水順暢。（3）節省屋頂防滲加固費用。（4）避免植物根系破壞屋面。（5）便于局部植物更換，降低施工難度。

所述排水支管和排水管垂直布置。本處的技術方案所起到的實質的技術效果及其實現過程為如下： 垂直布置的結構方便整體排水的通暢所述排水管對應多個排水支管。

結合附圖，所述草坪花卉種植箱、小灌木種植箱、小喬木種植箱體積依次增大。只有采用依此增大的結構，才能實現種植對應的植物。

作為改進，還包含通管，所述通管從中部斜穿過草坪花卉種植箱、小灌木種植箱、小喬木種植箱，通管在草坪花卉種植箱、小灌木種植箱、小喬木種植箱內部的部分包含孔。本處的技術方案所起到的實質的技術效果及其實現過程為如下： 采用本種結構，充分考慮了喬木、灌木和草坪花卉植物對水多少的要求不一致，采用本種結構，在下雨的時候，能夠將草坪花卉種植箱中的水部分勻給小灌木種植箱或小喬木種植箱；能夠將小灌木種植箱的水勻給小喬木種植箱；利用水的流動，充分實現水分均衡。

所述草坪花卉種植箱、小灌木種植箱、小喬木種植箱底面依次降低高度。本處的技術方案所起到的實質的技術效果及其實現過程為如下： 該結構能夠充分利用水的自流。

所述三種箱體內承載不同層的填料，包括植物和土壤層，土壤層含有重量比1:1:2土壤、細砂和泥炭土混合的營養土。

方案二：

箱體組合屋頂綠化屋頂的排水方法，其特征在于，制備如上所述的綠化屋頂，水流從底部流動到屋頂排水管，避免屋頂積水。

開創性地，以上各個效果獨立存在，還能用一套結構完成上述結果的結合。

本專利系統根據種植植物類型的需求，將屋頂綠化以不同的植物箱體為單元，組合建造各種屋頂綠化景觀，綠化箱體與排水管道連接，解決了屋頂排水問題。

以上結構實現的技術效果實現清晰，如果不考慮附加的技術方案，本專利名稱還可以是一種屋頂綠化結構。圖中未示出部分細節。

需要說明的是，本專利提供的多個方案包含本身的基本方案，相互獨立，并不相互制約，但是其也可以在不沖突的情況下相互組合，達到多個效果共同實現。

以上顯示和描述了本實用新型的基本原理、主要特征和本實用新型的優點。本領域的技術人員應該了解本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的范圍內。
