本實用新型涉及預應力混凝土結構，具體涉及一種鋼絞線與精軋螺紋鋼筋連接轉換器。

背景技術：

在預應力混凝土結構施工中，錨具連接器在工程實際應用中十分廣泛。多種用于鋼絞線與鋼絞線的連接器已開發出來，如CN101696591A公開的“一種鋼絞線連接器”，解決了現有的鋼絞線連接器的錨固端的橫截面呈圓環形的錨件與錨環之間易進水泥漿，導致鋼絞線在張拉前和張拉過程中錨固端夾持不緊造成張拉過程中鋼絞線被拉脫，影響張拉力的建立的問題。其結構為鋼套筒的一端設有內臺肩孔，擠壓錨件固套在鋼套筒內的錨固端的鋼絞線上，擠壓錨件的一端搭接在所述內臺肩孔的內臺肩端面上，橫截面呈圓環形的錨件固套在張拉端的鋼絞線上，錨環套裝在橫截面呈圓環形的錨件上，所述鋼套筒的另一端固套在錨環上。該鋼絞線連接器結構簡單、施工方便，可有效連接預應力鋼絞線，實現預應力鋼絞線分段下料、分段張拉；也可廣泛適用于預應力混凝土結構中的鋼絞線分段張拉或鋼絞線分段接長。

然而，在較多情況需要將已經預埋在混凝土中的的預應力鋼絞線體系轉換為通過螺母鎖緊連接的精軋螺紋鋼筋，也有需要將已經預埋的精軋螺紋鋼筋轉換為鋼絞線束，針對較長的鋼絞線束進行張拉。所屬領域的技術人員開發出了多種形式的鋼絞線與精軋螺紋鋼筋連接器。如CN 202391018U公開的“一種鋼絞線與精軋螺紋鋼筋連接器”，包括鋼絞線錨板、連接筒、楔形夾片、碟簧、壓板和螺釘；所述鋼絞線錨板為外表面設有外螺紋的圓柱體，圓柱體的外螺紋與連接筒前段的內壁螺紋配合；在鋼絞線錨板上沿軸向方向設置有大直徑口朝內的錐形通孔；在錐形通孔中設有與其適配的楔形夾片；在位于錐形通孔的大直徑口一端的鋼絞線錨板上通過螺釘固定有壓板；在壓板與楔形夾片之間設有碟簧；所述連接筒的后段設有與精軋螺紋鋼筋的外螺紋相適配的內螺孔。其結構簡單，組裝方便，工作可靠，可應用于預應力混凝土結構中的鋼絞線與精軋螺紋鋼筋分段接長和張拉。毫無疑問，這是所屬技術領域的一種有益的嘗試。

技術實現要素：

本實用新型的目的是提供一種鋼絞線與精軋螺紋鋼筋連接轉換器，其既能用于將精軋螺紋鋼筋轉換為鋼絞線的連接轉換，又能用于將鋼絞線轉換為精軋螺紋鋼筋的連接轉換，并且結構簡潔，連接可靠性、受力均勻，操作簡便快捷。

本實用新型所述的一種鋼絞線與精軋螺紋鋼筋的連接轉換器，包括本體，其特征是：所述本體為上部直徑大于下部直徑的圓柱凸臺，在所述本體的上部設有多個貫通下部的精軋螺紋鋼筋過孔，在所述本體的下部邊緣設有多個鋼絞線卡槽，多個鋼絞線卡槽的底部均呈半弧圓形。

進一步，所述多個精軋螺紋鋼筋過孔中的一個精軋螺紋鋼筋過孔位于所述本體的中心，其余的精軋螺紋鋼筋過孔沿所述本體的中心等距離分布。

進一步，所述多個鋼絞線卡槽沿所述本體的下部邊緣等距離分布。

優選的是：在所述本體的上部設有五個貫通下部的精軋螺紋鋼筋過孔，其中一個精軋螺紋鋼筋過孔位于所述本體的中心，其余的四精軋螺紋鋼筋過孔沿所述本體的中心等距離分布。優選的是：在所述本體的下部邊緣設有九個鋼絞線卡槽，所述九個鋼絞線卡槽沿所述本體的下部邊緣等距離分布。

本實用新型的結構簡潔，其既能用于精軋螺紋鋼筋與鋼絞線之間的連接轉換，又能用于鋼絞線與精軋螺紋鋼筋之間的連接轉換，不僅連接可靠性、受力均勻，而且操作簡便快捷。

附圖說明

圖1是本實用新型的結構示意圖；

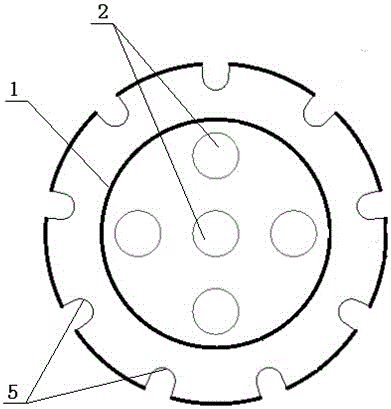

圖2是圖1的俯視圖；

圖3是本實用新型的使用狀態示意圖。

圖中：1－本體，2－精軋螺紋鋼筋過孔，3－精軋螺紋鋼筋，4－精軋螺紋鋼筋螺帽，5－鋼絞線卡槽，6－鋼絞線，7－鋼絞線錨固頭。

具體實施方式

下面結合附圖對本實用新型做進一步的說明。

參見圖1和圖2所示的一種鋼絞線與精軋螺紋鋼筋連接轉換器，包括本體1，其實質性特點是：所述本體1為上部直徑大于下部直徑的圓柱凸臺，在所述本體的上部設有多個貫通下部的精軋螺紋鋼筋過孔2，在所述本體的下部邊緣設有多個鋼絞線卡槽5，多個鋼絞線卡槽的底部均呈半弧圓形。

所述多個精軋螺紋鋼筋過孔2中的一個精軋螺紋鋼筋過孔位于所述本體1的中心，其余的精軋螺紋鋼筋過孔沿所述本體1的中心等距離分布，以保證受力均勻。

所述多個鋼絞線卡槽5沿所述本體的下部邊緣等距離分布。

優選的方案是設在所述本體的上部的精軋螺紋鋼筋過孔2的個數為奇數，以便對稱張立，受力均勻。

圖1和圖2表示的是優選的實施方案之一：在所述本體的上部設有五個貫通下部的精軋螺紋鋼筋過孔2，其中一個精軋螺紋鋼筋過孔位于所述本體1的中心，其余的四精軋螺紋鋼筋過孔沿所述本體1的中心等距離分布；在所述本體的下部邊緣設有九個鋼絞線卡槽5，所述九個鋼絞線卡槽沿所述本體1的下部邊緣等距離分布。

參見圖3，在使用本實用新型將精軋螺紋筋3轉換為鋼絞線6時，為了確保連接可靠性，錨具受力均勻，應首先將精軋螺紋鋼筋3張拉并用精軋螺紋鋼筋螺帽4鎖緊，再整束張拉轉換鋼絞線6，然后用鋼絞線錨固頭7鎖緊。

所述精軋螺紋鋼筋過孔可根據具體情況選擇三個、四個、六個或七個。所述鋼絞線卡槽可根據具體情況選擇五個、六個、七個、八個、十個、十一個或十二個。

在使用本實用新型將鋼絞線6轉換為精軋螺紋鋼筋3時，應首先將鋼絞線6張拉并用鋼絞線錨固頭7鎖緊，再張拉本體中心的一根將精軋螺紋筋3并用精軋螺紋鋼筋螺帽4鎖緊，然后，采用對稱張拉的方式，然后用精軋螺紋鋼筋螺帽4鎖緊。

在預應力構件施工中較多情況需要將已經預埋在混凝土中的的預應力鋼絞線體系轉換為通過螺母鎖緊連接的精軋螺紋鋼筋，或需要將已經預埋的精軋螺紋鋼筋轉換為鋼絞線束，針對較長的鋼絞線束進行張拉。本鋼絞線與精軋螺紋鋼筋連接轉換器主要用于精軋螺紋鋼筋與鋼絞線之間的連接轉換。
