本實用新型涉及玻璃幕墻技術領域，尤其涉及一種玻璃幕墻夾具。

背景技術：

玻璃幕墻是一種美觀新穎的建筑墻體，被廣泛應用于現代主義高層建筑中。目前，在建筑玻璃幕墻時，一般是先將夾具等支撐裝置的尾部結構與固定結構焊接在一起，再將玻璃安裝在夾具中以實現各玻璃的拼接。由于焊接是人工操作，往往會存在焊接誤差，使得夾具的位置發生偏差，最終導致玻璃幕墻無法順利安裝。

技術實現要素：

基于此，有必要提供一種能夠全方位調節玻璃的安裝工位的玻璃幕墻夾具。

一種玻璃幕墻夾具，用于連接玻璃與固定結構，包括：

夾持組件，包括第一夾板及第二夾板，所述第一夾板與所述第二夾板相對設置以夾持所述玻璃，所述第一夾板的一側設有第一安裝孔；

第一墊片，容置于所述第一安裝孔內，且能繞所述第一安裝孔的軸線旋轉，所述第一墊片上設有第一條形孔；以及

第一連接件，穿設于所述第一條形孔，所述第一連接件遠離所述第二夾板的一端用于與所述固定結構連接，所述第一連接件能相對于所述第一夾板沿所述第一條形孔的延伸方向移動。

在其中一個實施例中，所述第一連接件包括第一連接部，所述第一連接部穿設于所述第一條形孔；

所述玻璃幕墻夾具還包括鎖緊環，所述鎖緊環位于所述第一夾板與所述第二夾板之間，所述鎖緊環套設于所述第一連接部上，且與所述第一連接部螺紋連接。

在其中一個實施例中，所述第一連接件還包括操作部及第二連接部，所述操作部位于所述第一連接部與所述第二連接部之間，所述第二連接部與所述固定結構連接。

在其中一個實施例中，其特征在于，所述第二連接部的外徑大于所述第一連接部的外徑。

在其中一個實施例中，所述鎖緊環上設有扳手孔。

在其中一個實施例中，所述第二夾板設有連接孔，所述第一連接件穿設于所述第一條形孔及所述連接孔。

在其中一個實施例中，所述第二夾板設有連接孔，所述第一連接件靠近所述第二夾板的一端設有螺孔；

所述玻璃幕墻夾具還包括第二連接件，所述第二連接件依次穿設于所述連接孔及所述螺孔。

在其中一個實施例中，所述第一夾板靠近所述第二夾板的一側上設有導柱，所述第二夾板上設置有通孔，所述通孔與所述導柱正對設置；

所述玻璃幕墻夾具還包括第二連接件，所述第二連接件穿設于所述通孔并與所述導柱連接。

在其中一個實施例中，還包括固定板，所述固定板的一端與所述第一夾板連接，另一端與所述第二夾板抵接，所述固定板設有多個，圍繞所述第一安裝孔設置，且相鄰兩所述固定板分別用于抵接所述玻璃的相鄰兩邊。

在其中一個實施例中，所述第一夾板的另一側上設有第二安裝孔，所述第二安裝孔與所述第一安裝孔連通；

所述玻璃幕墻夾具還包括第二墊片，所述第二墊片容置于所述第二安裝孔內，且能繞所述第二安裝孔的軸線旋轉，所述第二墊片上設有第二條形孔，所述第一連接件穿設于所述第一條形孔及所述第二條形孔。

上述的玻璃幕墻夾具，設置了帶有第一條形孔的第一墊片，第一連接件與第一夾板能夠沿第一條形孔的延伸方向實現相對移動，而且，第一墊片能在第一安裝孔內旋轉。因此，無論夾具的位置在哪個方向上發生偏差，都能夠將第一條形孔的延伸方向旋轉至該方向上，并可以根據偏差的大小調節第一夾板與第一連接件的相對位置，直至消除偏差為止，保證玻璃幕墻的順利安裝。

附圖說明

圖1為一實施方式的玻璃幕墻夾具的裝配結構示意圖；

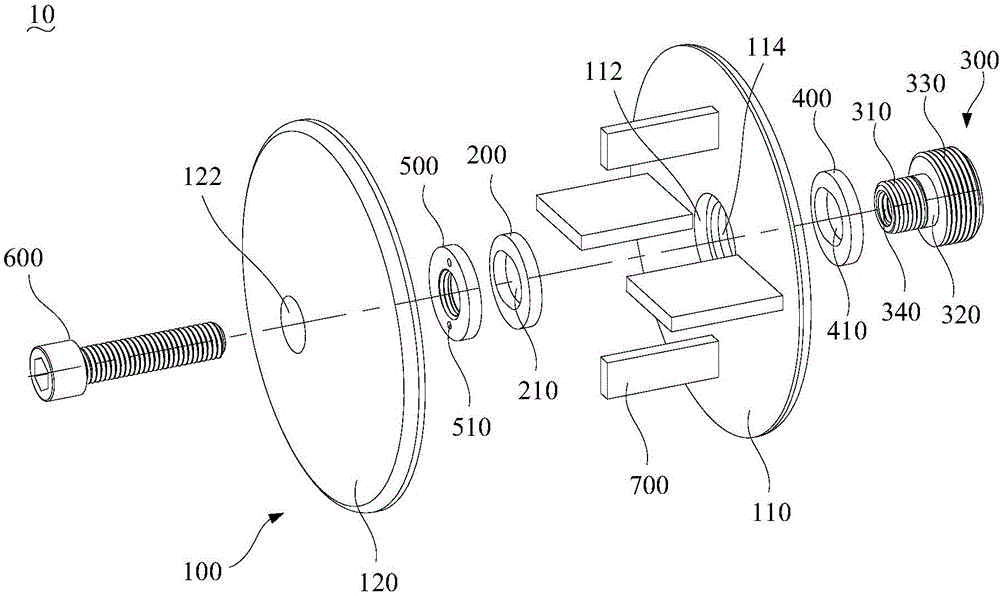

圖2為圖1的玻璃幕墻夾具的爆炸圖。

具體實施方式

下面結合附圖及具體實施例對玻璃幕墻夾具做進一步說明。

玻璃幕墻夾具主要應用于玻璃幕墻的建筑中，將玻璃與固定結構連接在一起，固定結構一般為鋼架。

同時結合圖1及圖2，一實施方式的玻璃幕墻夾具10包括夾持組件100、第一墊片200及第一連接件300。

其中，夾持組件100包括第一夾板110及第二夾板120。第一夾板110與第二夾板120相對設置以夾持玻璃，第一夾板110的一側設有第一安裝孔112。

第一墊片200容置于第一安裝孔112內，且能繞第一安裝孔112的軸線旋轉，第一墊片200上設有第一條形孔210。在本實施方式中，第一條形孔210為腰型孔。可以理解，在其他實施方式中，第一條形孔210也可以設置為偏心孔。

第一連接件300穿設于第一條形孔210上，且第一連接件300遠離第二夾板120的一端用于與固定結構連接，第一連接件300能相對于第一夾板110沿第一條形孔210的延伸方向移動。

在本實施方式中，第一安裝孔112設于第一夾板110的中部位置。第一連接件300的位置是固定的(在安裝玻璃幕墻夾具10時，通常需要先使得第一連接件300與固定結構連接，從而使得第一連接件300的位置固定)，從而第一連接件300能相對于第一夾板110沿第一條形孔210的延伸方向移動，也即第一夾板110能夠沿第一條形孔210的延伸方向移動。而且，第一墊片200是可以360°旋轉的，因此，第一夾板110能夠在任意方向調整位置。

目前，在建筑玻璃幕墻時，一般是先將夾具等支撐裝置的尾部結構與固定結構焊接在一起，再將玻璃安裝在夾具中以實現各玻璃的拼接。由于焊接是人工操作，往往會存在焊接誤差，使得夾具的位置發生偏差，最終導致玻璃幕墻無法順利安裝。

本實施方式的玻璃幕墻夾具10，設置了帶有第一條形孔210的第一墊片200，第一連接件300與第一夾板110能夠沿第一條形孔210的延伸方向實現相對移動，而且，第一墊片200能在第一安裝孔112內旋轉。因此，無論夾具的位置在哪個方向上發生偏差，都能夠將第一條形孔210的延伸方向旋轉至該方向上，并可以根據偏差的大小調節第一夾板110與第一連接件300的相對位置，直至消除偏差為止，保證玻璃幕墻的順利安裝。

如圖2所示，在本實施方式中，玻璃幕墻夾具10共設有兩個墊片。

具體的，第一夾板110的另一側上設有第二安裝孔114，第二安裝孔114與第一安裝孔112連通。

玻璃幕墻夾具10還包括第二墊片400，第二墊片400容置于第二安裝孔114內，且能繞第二安裝孔114的軸線旋轉。第二墊片400上設有第二條形孔410，第一連接件300穿設于第一條形孔210及第二條形孔410。

第一墊片200與第二墊片400的形狀相同，大小相等。第一安裝孔112與第二安裝孔114均為沉孔，即階梯孔。第一安裝孔112的臺階面處的孔徑大于等于第一條形孔210兩端之間的距離，小于第一墊片200的外徑，以保證第一夾板110的移動距離能夠盡可能的大，且第一墊片200能夠與第一安裝孔112的臺階面抵接。

第二安裝孔114與第一安裝孔112正對設置，且與第一安裝孔112的大小相等。

如圖2所示，第一連接件300包括第一連接部310，第一連接部310穿設于第一條形孔210。

玻璃幕墻夾具10還包括鎖緊環500，鎖緊環500位于第一夾板110與第二夾板120之間。鎖緊環500套設于第一連接部310上，且與第一連接部310螺紋連接。當不需要調整第一夾板110的位置時或當調整好第一夾板110的位置后，鎖緊環500能夠將第一夾板110固定住。

為方便拆卸和擰緊鎖緊環500，鎖緊環500上設有扳手孔510。同樣，為方便旋轉第一墊片200與第二墊片400，也可以在第一墊片200與第二墊片400上設置扳手孔。

在建筑玻璃幕墻時，先將第一連接件300遠離第二夾板120的一端與固定結構連接，以使第一連接件300的位置固定。在安裝玻璃時，若夾具的位置存在偏差，可以先松開鎖緊環500，旋轉第一墊片200與第二墊片400，使得第一條形孔210與第二條形孔410的延伸方向與偏差的方向一致，再拖動第一夾板110，使之朝與偏差的方向相反的方向移動，直至調整至合適的位置為止，最后再擰緊鎖緊環500即可。假設，夾具的位置相對于正確位置在水平方向上偏左，可以先旋轉第一墊片200與第二墊片400，使第一條形孔210與第二條形孔410的延伸方向為水平方向，再向右拖動第一夾板110即可。

如圖2所示，第一連接件300還包括操作部320及第二連接部330，操作部320位于第一連接部310與第二連接部330之間，第二連接部330用于與固定結構連接。

操作部320主要為擰緊或拆卸第一連接件300時，扳手等工具操作的部位。

第二連接部330的周向上設有螺紋，將第一連接件300與固定結構螺紋連接，便于安裝或拆卸玻璃幕墻夾具10。在其他實施方式中，第二連接部300也可以直接焊接在固定結構上。

并且，第二連接部330的外徑大于第一連接部310的外徑，這樣，在固定第一夾板110時，第二連接部330靠近第一連接部310的端部會與第一夾板110抵接，以使第一夾板110被鎖緊在鎖緊環500與第二連接部330之間。

在本實施方式中，第二夾板120設有連接孔122，第一連接件300靠近第二夾板120的一側設有螺孔340。

玻璃幕墻夾具10還包括第二連接件600。第二連接件600依次穿設于連接孔122及螺孔340。第二連接件600與螺孔340螺紋連接，以連接第一夾板110與第二夾板120。在調整第一夾板110的位置時，第二夾板120的位置不變。

在其他實施方式中，還可以直接將連接孔122設為螺紋孔，第一連接件300穿設于第一條形孔210并延伸至連接孔122中。此時，第二連接件600可以省略。

或者，還可以在第一夾板110靠近第二夾板120的一側上設置導柱，第二夾板120上設置有通孔，通孔與導柱正對設置。第二連接件600穿設于通孔并與導柱連接。此時，在調整第一夾板110的位置時，第二夾板120會跟隨第一夾板110一起動。

當然，導柱也可以設置在第二夾板120靠近第一夾板110的一側上，第一夾板110設置與導柱正對的通孔。

如圖1及圖2所示，玻璃幕墻夾具10還包括固定板700。固定板700的一端與第一夾板110連接，另一端與第二夾板120抵接。固定板700設有多個，圍繞第一安裝孔112設置，且相鄰兩固定板700分別用于抵接玻璃的相鄰兩邊。

具體的，固定板700共設有4個，與第一夾板110構成中心對稱結構。且其中兩個共面的固定板700與另兩個共面的固定板700垂直設置。每個玻璃幕墻夾具10可以拼接4塊玻璃。可以理解，在玻璃幕墻的邊緣位置，可以僅設置3個固定板700，其中兩個固定板700共面設置，另一個固定板700設于這兩個固定板700之間，且與這兩個固定板700垂直。此時，玻璃幕墻夾具10可以拼接兩塊玻璃。

在其他實施方式中，玻璃幕墻夾具10還可以在夾板上設置吸盤來實現各玻璃的拼接，每個吸盤對應吸附在一塊玻璃的角落，此時固定板700可以省略。

以上所述實施例的各技術特征可以進行任意的組合，為使描述簡潔，未對上述實施例中的各個技術特征所有可能的組合都進行描述，然而，只要這些技術特征的組合不存在矛盾，都應當認為是本說明書記載的范圍。

以上所述實施例僅表達了本實用新型的幾種實施方式，其描述較為具體和詳細，但并不能因此而理解為對實用新型專利范圍的限制。應當指出的是，對于本領域的普通技術人員來說，在不脫離本實用新型構思的前提下，還可以做出若干變形和改進，這些都屬于本實用新型的保護范圍。因此，本實用新型專利的保護范圍應以所附權利要求為準。
