本實用新型涉及建筑技術領域，特別涉及一種建筑二次結構用墻體構件及墻體。

背景技術：

我國節能建筑和墻體技術普遍采用混凝土澆筑建筑主體結構，采用空心磚或加氣水泥自保溫砌塊等作為二次結構砌筑材料，外墻保溫粘貼EPS保溫板、XPS保溫板在外墻粘接的方式進行保溫，該方式有明顯的缺點：建筑主體結構與二次結構分二次施工，增加了施工環節，導致施工周期過長，并且提高了施工難度；建筑主體架構與二次結構使用材料不同膨脹系數不同，造成開裂、滲透、脫落等質量問題；傳統二次結構與主體結構混凝土之間形成“通縫”，常年熱脹冷縮容易開裂，開裂后使室內和室外貫通，影響保溫效果和室內裝修。

技術實現要素：

本實用新型的目的就是為了解決上述問題，提供一種新型建筑二次結構用墻體構件，其結構簡單，可直接替代傳統二次結構材料與建筑主體結構，施工時通過墻體加強層的“子母口”設計，將墻體構件澆筑在混凝土中形成無縫連接，省去了二次結構的施工周期，使施工效率大幅度提高，且通過“子母口”設計與主體結構牢牢連接在一起，產品造價成本低廉，現場施工安裝方便；此外，本實用新型還提供具有上述墻體構件的墻體。

為實現本實用新型的上述目的，本實用新型一方面提供一種建筑二次結構用墻體構件，其包括：外墻保溫層；其背面粘接于外墻保溫層正面的外墻保護層；其正面粘接于外墻保溫層背面的墻體填充層；其正面粘接于墻體填充層背面的墻體加強層；其正面粘接于墻體加強層背面的內墻面加強層；其中，所述墻體加強層的兩側端面設置有用于增加其與相鄰面之間連接強度和密封性的子口和母口。

其中，所述子口為設置在所述墻體加強層一側端面的凹進的弧形缺口。

其中，所述母口為設置在所述墻體加強層另一側端面的突出的弧形部。

其中，所述墻體加強層為由發泡水泥板或空心隔墻板或聚苯顆粒砂漿或水泥自保溫砌塊制成的加強板。

其中，所述墻體加強層的周圍包裹有耐堿網格布。

其中，所述內墻面保護層為由水泥板或硅鈣板或玻鎂板或水泥砂漿制成的保護板。

其中，所述外墻保護層為由水泥板或硅鈣板或玻鎂板或水泥砂漿制成的保護板。

其中，所述外墻保溫層為由巖棉或玻化微珠或膠粉聚苯顆料或發泡水泥板制成的保溫板。

進一步的，還包括：由外至內依次穿設在外墻保護層、外墻保溫層、墻體填充層與墻體加強層間并將各層錨固連接在一起的錨固連接件，用于防止各層脫落。

此外，本實用新型還提供一種墻體，其包括：由一個或多個如上所述的墻體構件構成的裝配式墻體組件；位于裝配式墻體組件周圍且與其澆注為一體的混凝土主體結構；其背面與混凝土主體結構的正面粘接且包圍在裝配式墻體組件周圍的保溫層；其背面與保溫層的正面粘接且包圍在裝配式墻體組件周圍的保護層；其中，所述保護層與所述裝配式墻體組件的外墻保護層平齊；其中，所述混凝土主體結構和所述裝配式墻體組件的連接處錯縫連接。

與現有技術相比，本實用新型實施例的建筑二次結構用墻體構件及墻體有如下優點：

1、本實施例的建筑二次結構用墻體構件，可直接替代傳統二次結構材料，與建筑主體結構同時澆筑混凝土施工，一次完成，無需傳統二次結構的施工工序，縮短施工周期，提高工程施工進度。

2、本實施例的建筑二次結構用墻體構件，采用整體裝配式設計，只需吊裝到位后就可以直接安裝，且具有保溫層，省去了外墻保溫的施工周期，施工效率高，解決了傳統二次結構使用空心磚或水泥自保溫砌塊由人工一塊一塊砌筑起來時需要耗費大量人力時造成人力成本高、施工效率低、需二次進行外墻保溫材料施工的問題。

3、本實施例的建筑二次結構用墻體構件，其墻體加強層設置有子、母口，在建筑主體結構混凝土澆筑時，該子母口處可以增大與混凝土之間的粘接面積，使得粘接更加牢固；而子母口設計可以使墻體構件與混凝土主體結構錯縫連接，防止連接處因年久縫隙開裂形成貫通縫而影響保溫效果和室內的裝修，避免了因二次結構與建筑主體結構使用材料不同、膨脹系數不同而造成的開裂、滲透、脫落等質量問題。

4、本實施例的建筑二次結構用墻體構件，制作時全部采用工廠化預制生產，制作簡單、成本低廉，生產過程規范，產品質量穩定、可靠，工地現場安裝使用簡潔方便，提高了工程施工效率。

5、本實施例的墻體，保溫效果好，施工周期短，維持年限長，可減少維修時間與成本。

下面結合附圖對本實用新型實施例進行詳細說明。

附圖說明

圖1是本實用新型實施例建筑二次結構用墻體構件的透視圖；

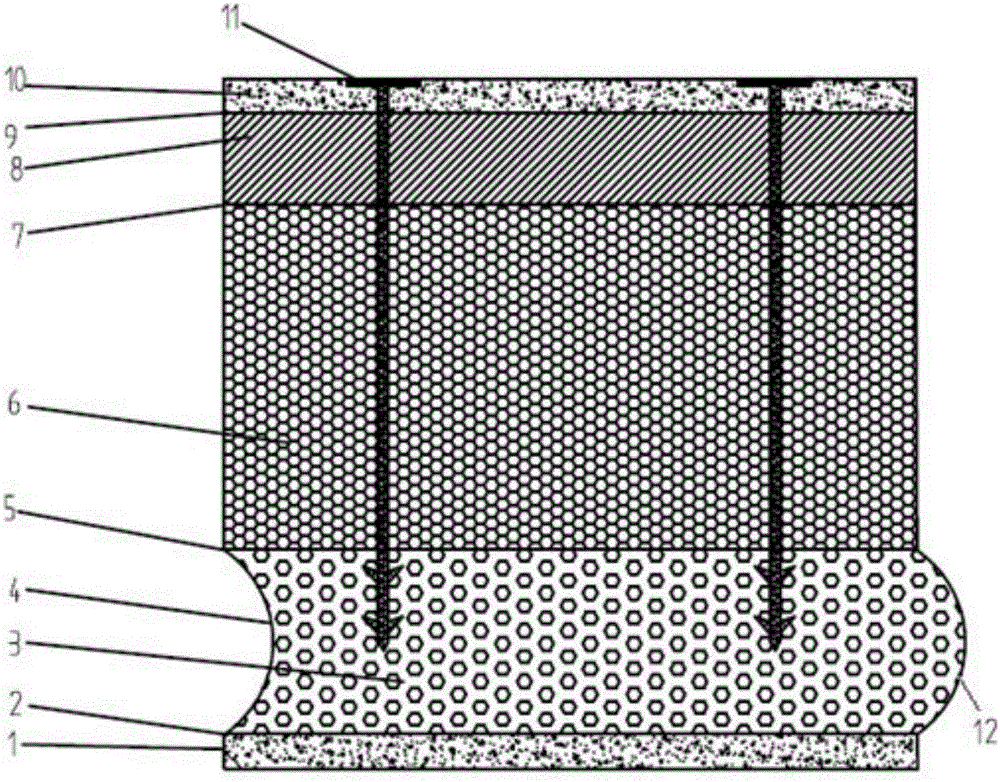

圖2是圖1所示墻體構件的剖視圖；

圖3是本實用新型實施例的建筑二次結構用墻體構件與混凝土主體結構凝結在一起形成墻體的結構示意圖。

具體實施方式

如圖1所示，為本實用新型實施例的建筑二次結構用墻體構件的結構示意圖，如圖2所示是圖1中墻體構件的剖視圖，如圖3所示，為將本實施例的建筑二次結構用墻體構件與混凝土主體結構凝結在一起形成墻體的結構示意圖。

由圖1、圖2可知，本實施例的建筑二次結構用墻體構件包括：外墻保溫層8；其背面粘接于外墻保溫層8正面的外墻保護層10；其正面粘接于外墻保溫層8背面的墻體填充層6；其正面粘接于墻體填充層6背面的墻體加強層3；其正面粘接于墻體加強層3背面的內墻面加強層1；其中，所述墻體加強層的兩側端面設置有用于增加其與相鄰面之間連接強度和密封性的子口4和母口12。

具體的，如圖1、圖2可知，本實施例的建筑二次結構用墻體構件包括外墻保護層、外墻保溫層8、墻體填充層、墻體加強層和內墻面加強層。在墻體加強層3的用于和建筑的混凝土主體結構連接的側端面設置有子口4和母口12的造型，子母口的設計可使墻體構件與混凝土澆筑在一起時增加與混凝土的粘接面積，增加墻體構件的安裝牢固度，同時墻體構件的子口和母口可與混凝土主體結構錯縫連接，防止連接處因年久縫隙開裂而形成貫通縫，從而提高影響保溫效果和確保室內的裝修。在外墻保護層、外墻保溫層8、墻體填充層、墻體加強層間由外向內依次穿設多根錨固連接件11，錨固連接件11將上述各層緊緊錨固連接在墻體加強層上面，使各材料形成一個整體，從而有效防止各層脫落。

其中，墻體加強層3兩側端面分別設置子口4和母口，其中，子口4為設置在墻體加強層3一側端面的凹進的弧形缺口，而母口為設置在墻體加強層3另一側端面的突出的弧形部，弧形缺口和弧形部的半徑可以相同，也可以不同。

其中，本實施例的墻體加強層3為由發泡水泥板或空心隔墻板或聚苯顆粒砂漿或水泥自保溫砌塊等材料制成的加強板。當墻體加強層3選用材料為發泡水泥等材質較脆、易破碎的材料時，其四周采用耐堿網格布包裹，并使用保溫抹面砂漿作為墻體加強層3的保護層對其進行保護。

其中，本實施例的外墻保溫層8為由A級防火、保溫材料如巖棉或玻化微珠或膠粉聚苯顆料或發泡水泥板等所制成的具有一定厚度的保溫板，當外墻保溫層8選用巖棉作為復合材料時，為了防止巖棉在使用過程中吸水，在其正面要預先涂抹聚氨酯防水涂料以便,起到防水作用。

其中，外墻保護層10為由水泥板或硅鈣板或玻鎂板或水泥砂漿制成的保護板，分別通過專用粘接劑7和粘接劑9將墻體填充層6、外墻保溫層8、外墻保護層依次粘接復合在一起。

其中，內墻面加強層為由水泥板或硅鈣板或玻鎂板或水泥砂漿制成的保護板，且墻體填充層6、墻體加強層3、內墻面加強層1分別通過粘接劑5、粘結劑2粘接復合在一起。

本實施例的內墻面加強層1、墻體加強層3、墻體填充層6、外墻保溫層8、外墻保護層9，通過各粘接劑粘接成為一個整體，和錨固連接件11(如錨固螺栓)共同組成建筑二次結構用墻體構件，施工時，墻體構件直接與混凝土主體結構澆筑在一起形成墻體。設計時，也可以在外墻保護層10的正面開設多個凹槽(圖中未示出)，凹槽的尺寸與錨固連接件11的螺母尺寸相當，以便采用錨固連接件11連接墻體構件的各層時，其螺母可以安置在凹槽內，從而當將墻體構件與混凝土澆注在一起形成墻體時，不需對外墻保護層9進行二次找平，節省施工工序和時間。

需要說明的是，本實施例的專用粘接劑2、專用粘接劑5、專用粘接劑7、專用粘接劑9均采用現有技術中較成熟的粘接劑。

本實施例的建筑二次結構用墻體構件，在制作過程中全部采用工廠化預制生產，生產過程規范，產品質量穩定、可靠，直接將保溫與二次結構墻體合二為一，可直接替代用做傳統建筑結構中的二次結構墻體材料，與主體結構混凝土澆筑時澆筑在一起一次完成，節省了二次結構的施工周期；傳統二次結構使用空心磚或水泥自保溫砌塊由人工一塊一塊砌筑起來，外墻保溫材料還需要二次施工，人力成本非常高，并且施工效率非常低。因此，相比于現有技術而言，本實施例的建筑二次結構用墻體構件制作簡單，使用方便，成本低廉，降低人工、生產成本，提高了生產效率，并且在墻體施工時，傳統需要二次結構墻體施工的位置，使用此產品后與主體結構混凝土一次完成，無須再做二次結構和保溫處理，提高了施工效率，降低了工程綜合造價。

本實用新型除了提供上述的墻體構件之外，還提供一種墻體，如圖3所示，其包括：由一個或多個如上所述的墻體構件構成的裝配式墻體組件(圖3中顯示裝配式墻體組件由兩個墻體構件a、b拼接而成，每個墻體構件均設置子口和母口，且相鄰墻體構件的子、母口相適配)；位于裝配式墻體組件周圍且與其澆注為一體的混凝土主體結構13；其背面與混凝土主體結構13的正面粘接且包圍在裝配式墻體組件周圍的保溫層14；其背面與保溫層14的正面粘接且包圍在裝配式墻體組件周圍的保護層15。其中，保護層15與裝配式墻體組件的外墻保護層10平齊，混凝土主體結構13和裝配式墻體組件的連接處分別錯縫連接。

混凝土主體結構13和裝配式墻體組件的連接處分別錯縫連接的方式為在裝配式墻體組件的兩側端設置子口和母口，即，在墻體構件的兩側端分別設置子口和母口，從而當將混凝土主體結構13的混凝土與裝配式墻體組件澆注在一起時，混凝土主體結構13的一部分可以進入到墻體構件的子口內，墻體構件的母口可以進入到混凝土主體結構13內，進而將兩者牢牢連接在一起，增加連接強度和密封性能。

其中，保護層15可與外墻保護層10采用同一種材料制成，而保溫層14可以采用現有技術的保溫材料制成。

綜上，本實施例的建筑二次結構用墻體構件及墻體具有如下優點：

1、本實施例的建筑二次結構用墻體構件，可直接替代傳統二次結構材料，與建筑主體結構同時澆筑混凝土施工，一次完成，無需傳統二次結構的施工工序，縮短施工周期，提高工程施工進度。

2、本實施例的建筑二次結構用墻體構件，采用整體裝配式設計，只需吊裝到位后就可以直接安裝，且具有保溫層，省去了外墻保溫的施工周期，施工效率高，解決了傳統二次結構使用空心磚或水泥自保溫砌塊由人工一塊一塊砌筑起來時需要耗費大量人力時造成人力成本高、施工效率低、需二次進行外墻保溫材料施工的問題。

3、本實施例的建筑二次結構用墻體構件，其墻體加強層設置有子、母口，在建筑主體結構混凝土澆筑時，該子母口處可以增大與混凝土之間的粘接面積，使得粘接更加牢固；而子母口設計可以使墻體構件與混凝土主體結構錯縫連接，防止連接處因年久縫隙開裂形成貫通縫而影響保溫效果和室內的裝修，避免了因二次結構與建筑主體結構使用材料不同、膨脹系數不同而造成的開裂、滲透、脫落等質量問題。

4、本實施例的建筑二次結構用墻體構件，制作時全部采用工廠化預制生產，制作簡單、成本低廉，生產過程規范，產品質量穩定、可靠，工地現場安裝使用簡潔方便，提高了工程施工效率。

5、本實施例的墻體，保溫效果好，施工周期短，維持年限長，可減少維修時間與成本。

盡管上文對本實用新型實施例作了詳細說明，但本實用新型實施例不限于此，本技術領域的技術人員可以根據本實用新型實施例的原理進行修改，因此，凡按照本實用新型實施例的原理進行的各種修改都應當理解為落入本實用新型實施例的保護范圍。
