本實用新型涉及一種單板連接的十字型連接節點，屬于預制房屋建筑領域。

背景技術：

隨著裝配式建筑技術的發展與應用，越來越多的建筑采用裝配式結構，使得各種預制件得以提前在工廠內預制完成，方便了施工現場的組裝，大大提高了建筑物的搭建效率。

現有的預制板根據建筑結構的需要以及連接方式的不同，需要預制成結構不同的各種預制板，以便通過不同的連接方式實現不同連接節點的裝配，因此，所需要的預制件種類繁多，給生產和管理帶來一定的不便，且連接方式相對復雜，裝配速度緩慢。

技術實現要素：

鑒于上述原因，本實用新型的目的是提供一種結構簡單且連接方便快捷的單板連接的十字型連接節點。

為了實現上述目的，本實用新型所采用的技術方案為：

一種單板連接的十字型連接節點，包括四塊預制板，每塊預制板的側端面均設有單列鋼板，鋼板上設有若干圓孔，每塊預制板的側端面位于鋼板的兩側分別設有若干鋼筋，四塊預制板的側端面兩兩相對共同構成十字型結構；相鄰的兩塊預制板上相鄰一側的鋼筋之間通過焊接或捆扎固定連接，工字型鋼的兩側開口端設有圓孔，兩側的開口端分別通過螺栓各自與一塊預制板上的單列鋼板固定連接，工字型鋼的兩面均垂直設有一字型型鋼，一字型型鋼向外延伸的端部設有圓孔，另外兩塊側端面相對的預制板上的單列鋼板分別通過連接鋼板用螺栓與一字型型鋼固定連接；鋼筋的外側設有封板，在由封板與四塊預制板圍合區域內澆注混凝土。

所述單列鋼板采用多個間隔設置或采用一體式連續布設。

所述連接鋼板采用多個間隔設置或采用一體式連續布設。

所述工字型鋼采用多個間隔設置或采用一體式連續布設。

所述單列鋼板、連接鋼板、工字型鋼和一字型型鋼上的圓孔均采用多排設置。

本實用新型提供的連接節點，通過工字型鋼與一字型型鋼的結合設計，使具有相同結構的四塊預制板快速實現十字型連接，連接方式簡單、操作方便快捷，適用于高層建筑系列，混凝土澆注面積小，可加快施工的進度。

以下通過附圖和具體實施方式對本實用新型做進一步闡述。

附圖說明：

圖1為本實用新型連接節點的結構示意圖；

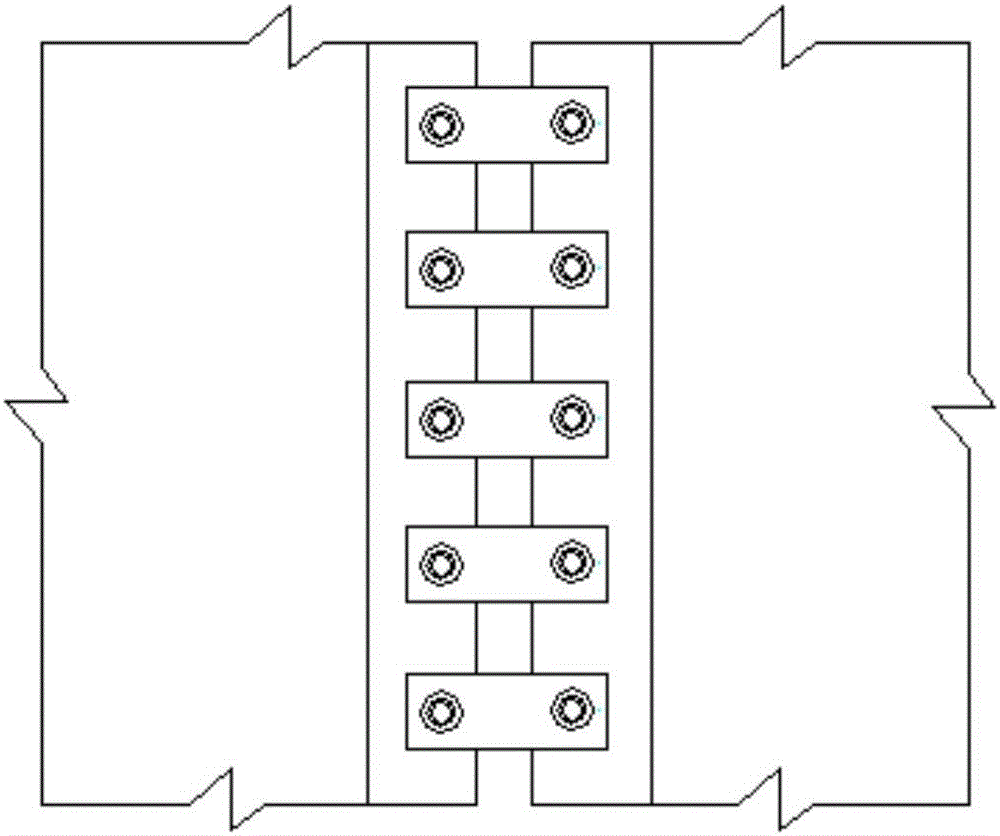

圖2為連接鋼板采用多個間斷設置的結構示意圖；

圖3為連接鋼板采用一體式連續布設的結構示意圖。

具體實施方式：

如圖1所示，一種單板連接的十字型連接節點，包括四塊預制板1，每塊預制板1的側端面均設有單列鋼板2，單列鋼板2上設有若干圓孔，圓孔可以采用多排設置，以便通過多排螺栓進行固定，具有更好的連接效果。每塊預制板1上的單列鋼板2的兩側均設有若干鋼筋3，鋼筋3從預制板1的側端面向外伸出。四塊預制板1的側端面兩兩相對共同構成十字型結構，其中，相鄰的兩塊預制板1上的同一側的鋼筋3之間通過焊接或捆扎固定連接，而四塊預制板1上的單列鋼板2之間則通過型鋼用螺栓固定連接，所述的型鋼分為兩塊一字型型鋼6和一塊工字型鋼5，兩塊一字型型鋼6分別垂直連接工字型鋼5的兩面，工字型鋼的兩側開口端設有多排圓孔，兩塊一字型型鋼6向外延伸的一端也設有多排圓孔，工字型鋼5兩側的開口端分別通過螺栓各自與一塊預制板1上的單列鋼板2固定連接，兩塊一字型型鋼6的延伸端則分別通過連接鋼板4用螺栓與另外兩塊預制板上的單列鋼板固定連接。

上述所有單列鋼板2、連接鋼板4以及工字型鋼5均可以采用如圖2所示的多個間隔設置，可以節省鋼材的用量，也可以采用如圖3所示的一體式連續布設，具有更好的連接強度。

進一步為了滿足高層建筑的設計要求，在上述四塊預制板1形成的連接節點處進行混凝土的澆注，為了方便混凝土的澆注，在上述四塊預制板1上鋼筋3的外側分別放置封板（圖中未畫出），使封板和四塊預制板1共同圍合成封閉區域，在該封閉區域內澆注混凝土。

以上實施例僅用以說明本實用新型的技術方案而非限制，本領域普通技術人員對本實用新型的技術方案所做的其他修改或者等同替換，只要不脫離本實用新型技術方案的精神和范圍，均應涵蓋在本實用新型的權利要求范圍中。
