本實用新型涉及一種新型硅錠開方砂漿浸泡式圍欄。

背景技術：

線切割技術是目前世界上比較先進的硅片加工技術，它的原理是通過一根高速運動的鋼線帶動附著在鋼線上的切割刃料對半導體等硬脆材料進行摩擦，從而達到切割目的。線切割技術與傳統的刀鋸片、砂輪片及內圓切割相比有具有效率高，產能高，精度高等優點。

尤其是在硅錠開方切割方面，也多是采用線切割技術。

大多數企業在硅錠開方切割時，多是將硅錠放置于圍欄內，隨后啟動切割，切割鋼線在切割時，為保證切割效果，需大排量的向圍欄內注入砂漿，但是大多數的砂漿均從圍欄的開口槽處流出，真正利用到的砂漿較少，這顯然大大增加了加工成本。

不少企業，為降低砂漿排量，降低成本，多是采用縮減開口槽寬度的方法，去對砂漿限流，但明顯依舊存在2個缺點：1、開口槽縮減不到位，砂漿限流不高；2、開口槽縮減過渡，鋼線在切割時，對圍欄造成損傷，成本再次提高。

技術實現要素：

針對上述問題，本實用新型提出了一種新型硅錠開方砂漿浸泡式圍欄。

為解決以上技術問題，本實用新型提供的技術方案是:

一種新型硅錠開方砂漿浸泡式圍欄，其特征在于，包括圍欄主體，所述圍欄主體包括4個首尾相連的、以鋁合金為材質的側板，所述側板上設有多個開口槽，所述開口槽呈長條形豎直設置，多個開口槽之間的間距均為D1，所述D1為157.4mm，開口槽的兩端設有2個插接卡接板，所述插接卡接板包括插接端和卡接端，所述插接端的截面橫L形，所述卡接端的截面橫J形，插接端和卡接端相背設置；

所述開口槽處還設有卡接板和PVC板，所述PVC板通過插接端卡于開口槽處，將開口槽遮擋，所述卡接板包括卡接塊和壓板，所述卡接塊截面呈J形，卡接塊與卡接端對應配合，卡接板通過卡接塊、卡接端與插接卡接板卡接相連，壓板位于卡接塊上端，將PVC板壓合固定；

所述圍欄主體的兩端分別固定設有卡接桿和卡接扣，所述卡接桿的數量為多個，多個卡接桿之間等間隔設置，卡接桿呈圓柱形，所述卡接扣的數量為多個，并與卡接桿一一對應，卡接扣的截面呈圓環形，其上開有卡接口，卡接桿通過卡接口與卡接扣彈性相連，實現多個側板之間的鉸接；

進一步的，所述卡接板的一側設有凸出的臺階，所述臺階的凸起高度為D2，所述D2為2mm；

進一步的，所述側板的厚度為D3，所述D3為5mm。

本實用新型工作原理：

在開方機進行開方時，砂漿在PVC板的阻擋下，盡量多的保存在圍欄內，隨著開方鋼線對硅錠的切割，鋼線也會切入PVC板，由于PVC板本身的質地特效，鋼線的切入相對輕松，不會對鋼線產生磨損，且PVC板的切縫較小，砂漿的流失量相對較小。

本實用新型的有益效果為：

本實用新型提出的一種新型硅錠開方砂漿浸泡式圍欄，包括4個首尾相連的、以鋁合金為材質的側板，多個側板通過卡接桿和卡接扣鉸接相連，側板上設置開口槽，開口槽處卡接PVC板，本實用新型結構簡單，涉及合理，可有效保存注入圍欄中的的大部分砂漿，而且，砂漿能更深的滲入切割處并能長時間停留，減少了開方時鋼線與硅錠的直接摩擦，保證了開方切割的順暢度，提高切割面的光潔度，提高了生產效率，在一定程度上，也減少鋼線切割時的損耗，降低了生產加工成本，同時PVC板更換簡單、便捷，不會影響生產效率。

附圖說明

圖1 本實用新型示意圖。

圖2 開口槽俯視圖。

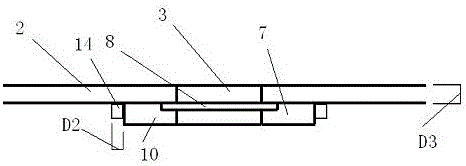

圖3 開口槽截面圖。

圖4 卡接桿和卡接扣連接示意圖。

具體實施方式

如圖所示的一種新型硅錠開方砂漿浸泡式圍欄，其特征在于，包括圍欄主體1，所述圍欄主體1包括4個首尾相連的、以鋁合金為材質的側板2，所述側板2上設有多個開口槽3，所述開口槽3呈長條形豎直設置，多個開口槽3之間的間距均為D1，所述D1為157.4mm，開口槽3的兩端設有2個插接卡接板4，所述插接卡接板4包括插接端5和卡接端6，所述插接端5的截面橫L形，所述卡接端6的截面橫J形，插接端5和卡接端6相背設置；

所述開口槽3處還設有卡接板7和PVC板8，所述PVC板8通過插接端5卡于開口槽3處，將開口槽3遮擋，所述卡接板7包括卡接塊9和壓板10，所述卡接塊9截面呈J形，卡接塊9與卡接端5對應配合，卡接板7通過卡接塊9、卡接端5與插接卡接板74卡接相連，壓板10位于卡接塊9上端，將PVC板8壓合固定；

所述圍欄主體1的兩端分別固定設有卡接桿11和卡接扣12，所述卡接桿11的數量為多個，多個卡接桿11之間等間隔設置，卡接桿11呈圓柱形，所述卡接扣12的數量為多個，并與卡接桿11一一對應，卡接扣12的截面呈圓環形，其上開有卡接口13，卡接桿11通過卡接口13與卡接扣12彈性相連，實現多個側板2之間的卡接；

進一步的，所述卡接板7的一側設有凸出的臺階14，所述臺階14的凸起高度為D2，所述D2為2mm；

進一步的，所述側板2的厚度為D3，所述D3為5mm。

以上所述，僅為本實用新型較佳的具體實施方式，但本實用新型的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本實用新型揭露的技術范圍內，可輕易想到的變化或替換，都應涵蓋在本實用新型的保護范圍內。因此，本實用新型的保護范圍應該以權利要求書的保護范圍為準。
