本實用新型涉及一種垂直循環立體車庫導軌。

背景技術：

隨著經濟的發展和人民生活水平的提高，私家車數量急劇上升，停車難已成為各城市交通的主要負擔，成為制約各城市發展的一大瓶頸問題，由此引發城市交通擁堵、安全隱患等一系列問題。搞好城市停車設施的建設和管理、解決城市的車輛停放問題，已成為當前改善城市交通環境、提高交通效率的主要途徑。

鑒于平面停車場嚴重占用土地資源、地下停車場昂貴的投資成本，由于垂直循環式立體車庫是以垂直方向做循環運動的停車系統，完成存取車輛，占用空間小，投入少，因此開發建設垂直循環式立體車庫受到各市政府部門的大力支持和鼓勵，將成為城市停車場發展的必然趨勢，前景廣闊。

現有垂直循環立體車庫導軌采用板材焊接而成，存在制作復雜，重量較大，制作成本較高，導軌運轉不流暢，定位不準確，穩定性不高等缺陷。

技術實現要素：

為了克服上述現有技術的不足，本實用新型提供一種制作工藝簡單，重量輕，成本低，使轎廂運轉流暢，定位精確，穩定性高的垂直循環立體車庫導軌。

為了達到上述目的，本實用新型采用以下技術方案實現：

一種垂直循環立體車庫導軌，包括雙圓管導軌、導輪、導軌固定架；所述雙圓管導軌由內管與外管組成，內管位于內側，外管位于外側，內管與外管由導軌固定架固定、連接，內管與外管平行且間距相等部分形成供轎廂行駛的軌道；所述導輪設有圓弧形凹槽，并且其弧度與內、外管的弧度相匹配，導輪內側與外側均設有輪緣；所述導輪安裝在轎廂上，其圓弧凹槽部分放置于雙圓管導軌形成的軌道中，并沿軌道運動。

所述外管中部為直管，兩端為對稱的圓弧管；所述內管由中部?jī)?nèi)管與端部?jī)?nèi)管組成，中部?jī)?nèi)管位于兩個端部?jī)?nèi)管之間，所述中部?jī)?nèi)管中部為直管，兩端為對稱的圓弧管，所述端部?jī)?nèi)管中間為直管，兩端為平行的圓弧管，并且一端圓弧管設有凸起。

所述雙圓管導軌的外管與內管采用金屬圓管制作，使用彎管機對其折彎，形成其彎曲部分。

與現有技術相比，本實用新型的有益效果是：

1)采用金屬圓管制作，使用彎管機對其折彎，形成其彎曲部分，制作工藝簡單，重量輕，成本低，尺寸精確；

2)導輪設有圓弧形凹槽，并且其弧度與導軌的弧度一致，導輪內側與外側均設有輪緣，導輪定位準確，轎廂運行平穩、流暢。

附圖說明

圖1是本實用新型安裝立體結構示意圖；

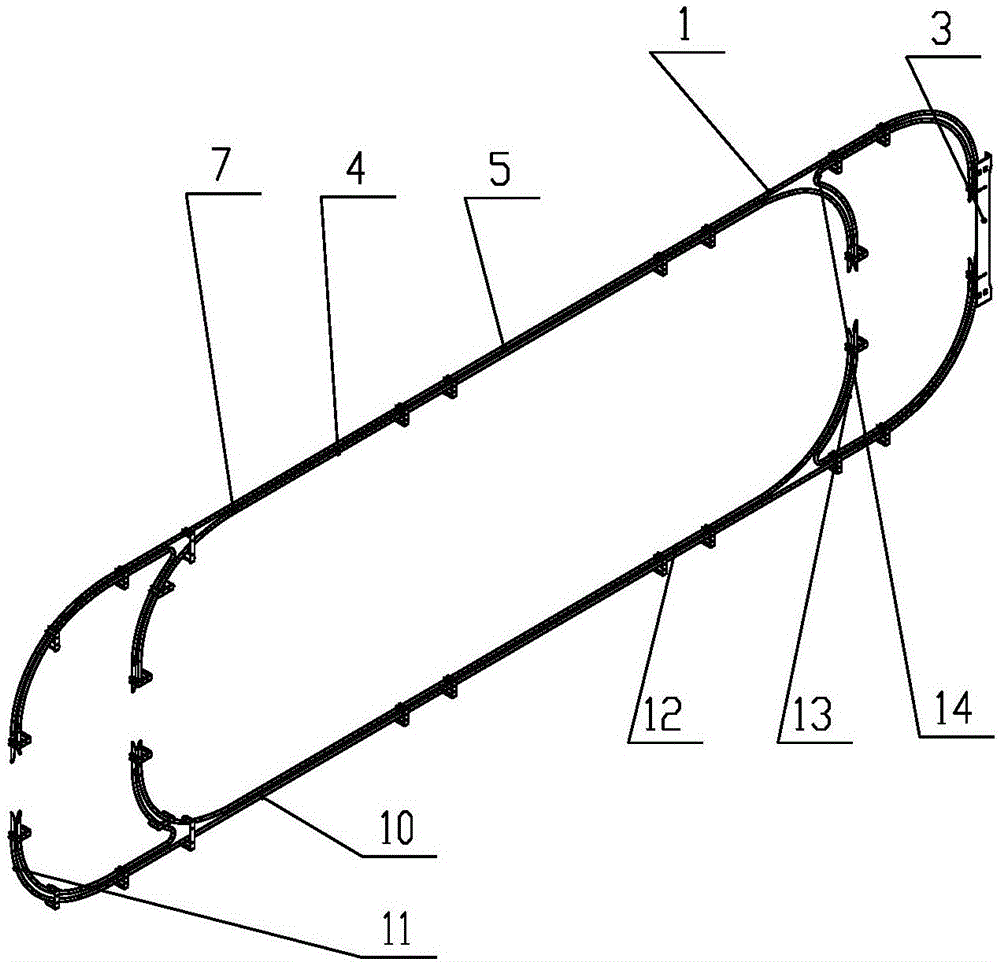

圖2是本實用新型雙圓管導軌立體結構示意圖；

圖3是本實用新型導輪結構示意圖；

圖4是本實用新型導輪安裝示意圖；

圖5是本實用新型與轎廂安裝主視示意圖。

圖中：1-雙圓管導軌 2-導輪 3-導軌固定架 4-內管 5-外管 6-轎廂 7-軌道8-圓弧形凹槽 9-輪緣 10-直管 11-圓弧管 12-中部?jī)?nèi)管 13-端部?jī)?nèi)管 14-凸起

具體實施方式

下面結合附圖對本實用新型的具體實施方式作進一步說明：

如圖-所示，一種垂直循環立體車庫導軌，包括雙圓管導軌1、導輪2、導軌固定架3。所述雙圓管導軌1由內管4與外管5組成，外管5中部為直管10，兩端為對稱的圓弧管11；內管4由中部?jī)?nèi)管12與端部?jī)?nèi)管13組成，中部?jī)?nèi)管12位于兩個端部?jī)?nèi)管13之間，中部?jī)?nèi)管12中部為直管10，兩端為對稱的圓弧管11；端部?jī)?nèi)管13中間為直管10，兩端為平行的圓弧管11，并且一端圓弧管11設有凸起14。

內管4與外管5采用金屬圓管制作，使用彎管機對其折彎，形成其彎曲部分。內管4位于內側，外管5位于外側，內管4與外管5由導軌固定架3固定、連接，內管4與外管5的安裝方便。所述內管4與外管5平行且間距相等部分，形成供轎廂6行駛的軌道7。雙圓管導軌1采用金屬圓管制作，重量較輕，較先前的導軌重量減輕30％-40％，從而大幅度的節約了制作成本；導軌制作工藝簡單，無需進行大量的切割焊接，使用彎管機對圓管折彎，即可制作出導軌的彎曲部分，從而大幅度的節省原料成本與人工成本，且尺寸更精確。

所述導輪2設有圓弧形凹槽8，并且其弧度與內管4、外管5的弧度相匹配，導輪2內側與外側均設有輪緣9。導輪2安裝在轎廂6上，其圓弧形凹槽8部分放置于雙圓管導軌1形成的軌道7中，并沿軌道7運動。導輪2與軌道7由先前的點接觸變?yōu)槊娼佑|，使導輪2定位更加準確；導輪2內側與外側均設有輪緣9，使導輪2不會偏離軌道。導輪2獨特的外形、結構設計提高了產品的安全性，保證了轎廂6沿軌道7平穩、流暢的行駛。

實施例：

如圖5所示，一種垂直循環立體車庫導軌，共有12個轎廂6，轎廂6兩側的上部與下部均安裝導輪2，導輪2的圓弧形凹槽8部分放置于雙圓管導軌1形成的軌道7中，12個轎廂6依次沿導軌形成的軌道7循環運動。

以上實施例在以本實用新型技術方案為前提下進行實施，給出了詳細的實施方式和具體的操作過程，但本實用新型的保護范圍不限于上述的實施例。上述實施例中所用方法如無特別說明均為常規方法。
