本發明及建筑工程技術領域，具體涉及一種吊桿安裝機構及其施工方法。

背景技術：

吊桿安裝現大多采用傳統方法，安裝工具采用活動或固定扳手進行緊固作業，作業層高4100mm，操作人員必須借助登高設施才能方便安裝，還要配助手；經現場調查，一個吊桿安裝組4個人操作，日平均安裝數量480根；但采用電轉和扳手操作時，至少需要120mm活動空間，實際情況，因各種管道影響，操作空間狹小，最小處只有150mm，大大影響工作效率，甚至影響緊固質量。登高作業增加了事故風險。

技術實現要素：

針對現有技術中存在的問題，本發明提供了一種吊桿安裝機構及其施工方法。

本發明的技術方案如下：

一種吊桿安裝機構，其特征在于，包括手柄桿、設置在手柄桿上的伸縮節及固定在伸縮節上的射釘器，所述伸縮節內配合設置第一伸縮桿及第二伸縮桿，所述第二伸縮桿的頂部固定設置螺絲，所述射釘器的底部設有與第二伸縮桿頂部的螺絲相配合的螺帽，所述射釘器的頂部固定設置有釘彈組件，所述釘彈組件上連接設置吊桿。

所述的一種吊桿安裝機構，其特征在于，所述伸縮節頂部設有用于支撐第一伸縮桿的第一插銷，第一伸縮桿的頂部設有用于支撐第二伸縮桿的第二插銷，所述伸縮節及第二伸縮桿上分別設有與第一插銷及第二插銷相配合的插銷通孔。

所述的一種吊桿安裝機構，其特征在于，所述射釘器與基體表面安裝處的安裝角度為83-107°。

所述的一種吊桿安裝機構，其特征在于，所述伸縮節的高度調整范圍為1200-3600mm。

所述的一種吊桿安裝機構，其特征在于，所述釘彈組件為Z字型結構，Z字型結構上平面上穿設有鋼釘，下平面開設用于吊桿安裝的螺紋孔。

所述的一種吊桿安裝機構的施工方法，其特征在于，包括以下步驟：

1）將手柄桿、伸縮節及射釘器安裝連接為一個整體；

2）將吊桿安裝到釘彈組件下平面的螺紋孔內；

3）將釘彈組件中的鋼釘插入到射釘器的釘套管內；

4）將伸縮節內的伸縮桿調整到相應的高度處用插銷固定；

5）用手握住手柄桿使得射釘器對準安裝位置，且保持射釘器與基體相對垂直；

6）用力向上推射釘器，直至射釘器觸發，使鋼釘11鑲入基體；安裝完成。

所述的一種吊桿安裝機構的施工方法，其特征在于，所述步驟3）中釘彈組件的鋼釘插入射釘器的釘套管管底，且插入時有擊發藥的一面朝里。

所述的一種吊桿安裝機構的使用方法，其特征在于，所述步驟2）中下平面的螺紋孔底部設有凸起。

所述的一種吊桿安裝機構的使用方法，其特征在于，伸縮節能調節的長度為1200-3600cm。

本發明的有益效果是，采用伸縮節能夠方便安裝一定高度范圍，無需借助登高工具作業也減少了安全隱患，提高安裝過程中的安全性，采用射釘器使得安裝過程更加方便快捷，提高了安裝的效率。采用該安裝裝置作業，日平均安裝數量1940根，工作效率比原先提高了約4倍。

附圖說明

圖1為本發明結構示意圖；

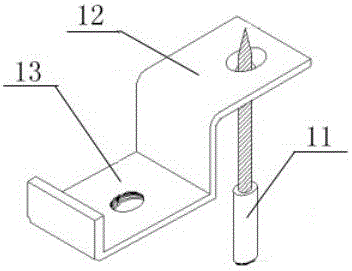

圖2為本發明釘彈組件的結構示意圖；

圖中：1、射釘器，2、螺絲，3、第二插銷，4、第一插銷，5、伸縮節，6、手柄桿，7、第一伸縮桿，8、第二伸縮桿，9、釘彈組件，10吊桿，11、鋼釘，12、上平面，13、下平面。

具體實施方式

以下結合說明書附圖對本發明作進一步詳細說明。

如圖1-2所示，一種吊桿安裝機構及其施工方法，包括，射釘器1、螺絲2、第二插銷3、第一插銷4、伸縮節5、手柄桿6、第一伸縮桿7、第二伸縮桿8、釘彈組件9、吊桿10、鋼釘11、上平面12及下平面13。伸縮節5固定設置在手柄桿6上，第一伸縮桿7及第二伸縮桿8設置在伸縮節5內，可以進行高度調節，方便進行不同高度處的安裝工作，螺絲2焊接設置在第二伸縮桿8上，用于與射釘器1底部的螺帽進行固定連接，這樣射釘器1可以在伸縮節5的作用下，進行不同高度的調節，第一插銷4及第二插銷3分別設置在伸縮節5及第一伸縮桿7的插銷通孔內，用于對第一伸縮桿7及第二伸縮桿8的固定支撐，射釘器1頂部固定設有釘彈組件9，吊桿10連接在釘彈組件9上，射釘器1可以將釘彈組件9固定在基體表面上，釘彈組件9采用Z字型結構，Z字型結構的上平面12設有鋼釘11，下平面13設有用于吊桿10安裝的螺紋孔，射釘器1在工作時與安裝處基體表面的安裝角度為83-107°。優選為90°，以保證安裝的質量。

工作過程，先將射釘器1與伸縮節5擰緊連接在一起，然后調整伸縮桿，使其達到預定高度，把釘彈組件9放入釘套管內，有擊發藥的一面朝里，手握手柄桿6位置頂住基體用力向上推射釘器1，射釘器1與基體保持相對垂直，射釘器1瞬間觸發釘彈組件9，使釘彈組件9的鋼釘11鑲入基體，完成安裝。

實施例：

1）將手柄桿6、伸縮節5及射釘器1前后對應安裝連接為一個整體；

2）將吊桿10安裝到釘彈組件9下平面13的螺紋孔內，下平面（13）的螺紋孔底部設有凸起；

3）將釘彈組件9的鋼釘11插入到射釘器1的釘套管管底，且插入時有擊發藥的一面朝里；

4）將伸縮節5內的第一伸縮桿7及第二伸縮桿8抽出并分別用第一插銷4及第二插銷3固定，伸縮節5能調節的長度為1200-3600cm；

5）用手握住手柄桿6使得射釘器1對準安裝位置，且保持射釘器1與基體之間為90°夾角；

6）用力向上推射釘器1，直至射釘器1觸發，將鋼釘11鑲入基體；安裝完成。

8.根據權利要求5所述的一種吊桿安裝機構的使用方法，其特征在于，所述步驟2）中下平面（13）的螺紋孔底部設有凸起。

9.根據權利要求5所述的一種吊桿安裝機構的使用方法，其特征在于，伸縮節（5）能調節的長度為1200-3600cm。
