本發明涉及一種遮陽裝置，尤其涉及一種新型遮陽棚。

背景技術：

為了滿足現有戶外遮陽產品的需求，市面上出現了各種樣式的遮陽棚，采用伸縮架、卷簾筒、扭簧等結構 ，不僅結構復雜，制造不方便，無法移動，而且可拆卸性能差，高度無法調節，成本高，無法滿足人們生活的要求，另一方面現有的遮陽棚僅僅起到了遮陽的作用，沒有有效地將太陽能有效地利用起來。

技術實現要素：

本發明的目的在于提供一種新型遮陽棚，能夠實現遮陽棚升降以及開合的雙重功能。

為了解決上述技術問題，本發明所采用的技術方案是：

一種新型遮陽棚，包括升降機構以及開合機構，其中升降機構包括多組左右對立設置的立柱以及與立柱相配合設置的多個升降箱，所述立柱包括第一線性部件、與第一線性部件平行的第二線性部件以及與第一線性部件和第二線性部件均垂直的第三線性部件，第三線性部件與第一線性部件和第二線性部件的中心部位固定連接，所述第三線性部件上沿豎向設置有多個定位孔，所述升降箱上設置有與定位孔相配合的連接孔，定位孔和連接孔中穿設有定位銷，所述第一線性部件的左右兩端對稱設置有第一滾輪組件，第一滾輪組件位于第一線性部件與升降箱之間，所述第二線性部件的左右兩端對稱設置有第二滾輪組件，第二滾輪組件位于第二線性部件與升降箱之間，所述第一滾輪組件和第二滾輪組件均包括兩個滾輪，兩個滾輪相互配合卡緊與其相對應的第一線性部件或第二線性部件的前后兩側，所述滾輪均通過調節螺紋副與升降箱連接，所述滾輪的外部套設有防滑橡膠；

所述的開合機構包括左右設置的兩個支撐組件，還包括連接在兩支撐組件之間的傳送繩以及掛在傳送繩下側的遮陽網，兩支撐組件之間設有左右方向延伸的傳送裝置，傳送裝置由驅動輪、從動輪和傳送繩構成，傳送繩為繞在驅動輪和從動輪上的閉環體，遮陽網一端固定在其中一個支撐組件上、另一端連接傳送繩，驅動輪由電機帶動，兩支撐組件的上部分別設置有照明裝置以及光感應裝置，所述的遮陽網上部鋪設有柔性太陽能薄板，柔性太陽能薄板與照明裝置相連接；

所述左側以及右側的升降箱均設置有安裝孔，左側支撐組件通過安裝孔與所對應的同側多個升降箱同時連接，右側支撐組件通過安裝孔與所對應的同側多個升降箱同時連接。

作為優選，第一線性部件、第二線性部件和第三線性部件的高度相等。

作為優選，立柱的底部固定設置有底板，立柱的頂端設置有頂座，頂座與立柱可拆卸式連接，所述頂座上設置有控制升降箱升降的牽引機構，所述牽引機構通過固定螺栓與頂座相連接，所述牽引機構通過牽引繩與升降箱相連接。

作為優選，牽引機構以及電機共同連接至控制系統，光感應裝置與控制系統相連接；

作為優選，支撐組件包括左右兩組橫梁，橫梁為桁架式橫梁，左右兩組橫梁之間連接數根所述傳送繩。

作為優選，電機連接有傳動軸，傳動軸上連接有限位器，所述電機的外部罩設有防護罩。

作為優選，遮陽網沿傳送繩左、右間隔地設置兩個，傳送繩包括均位于驅動輪和從動輪之間的上層直線部分和下層直線部分，上層直線部分和下層直線部分相平行，上層直線部分和下層直線部分均為左右橫向延伸，左側遮陽網的左側部分連接左側支撐組件、右側部分連接上層直線部分，右側遮陽網的左側部分連接下層直線部分、右側部分連接右側支撐組件。

有益效果

定位塊和連接孔相配合，通過定位銷可以定位升降箱的位置，從而實現通過滾輪組件卡緊第一線性部件和第二線性部件的兩端，不需要軌道即可實現滾輪的滾動，不會出現脫軌和卡死現象，通過調節螺紋副可以方便的調節滾輪在立柱上的左右位置，從而調整升降箱在立柱的左右位置，防止升降箱和立柱發生卡死現象。

立柱由三部分組成，橫截面為“H”型結構，抗拉、抗剪性能更好。

遮陽網上部設置有太陽能薄板，并且太陽能薄板與照明裝置相連接，能夠對照明系統提供電能。

支撐組件上設置有光感應系統，能夠感應光線的強弱，并且光感應系統、電機、牽引機構共同連接至控制系統，工作人員可根據光線的強弱通過控制系統對電機或者牽引機構進行控制帶動遮陽棚伸縮或者升降，減弱光照強度，為用戶提供更好的體驗。

本發明結構簡單、制造方便、移動靈活、成本低廉，各部分可拆卸連接，方便組裝和拆卸搬運，升降箱高度可調，滾輪組件有效防止了卡死的情況，安全可靠，通過牽引機構控制升降箱的升降，從而帶動遮陽棚的升降，更加省力。

附圖說明

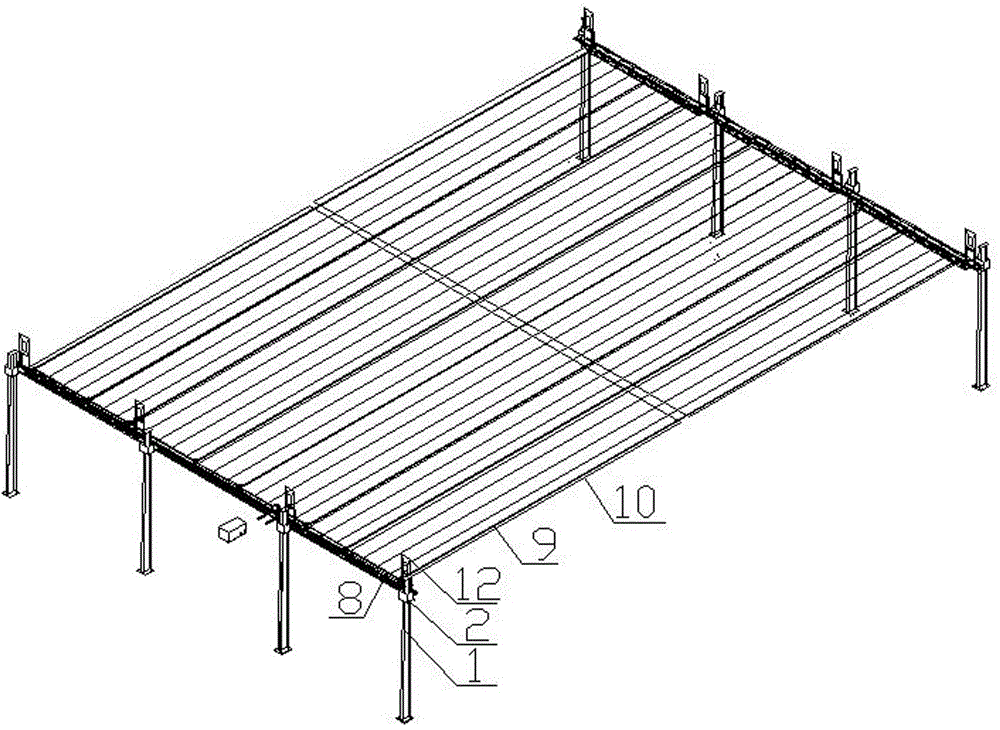

圖1所示為裝置的整體結構示意圖；

圖2所示為升降裝置的結構示意圖；

圖3所示為圖2的左視圖；

圖4所示為圖3的A-A剖視圖；

圖5所示為伸縮裝置的結構示意圖；

圖6所示為圖5中A的放大圖；

圖7所示為圖5中B的放大圖；

圖8所示為圖5中C的放大圖。

具體實施方式

如圖1-8所示，一種新型遮陽棚，包括升降機構以及開合機構，其中升降機構包括多組左右對立設置的立柱1以及與立柱1相配合設置的多個升降箱2，立柱1包括第一線性部件1-1、與第一線性部件1-1平行的第二線性部件1-2以及與第一線性部件1-1和第二線性部件1-2均垂直的第三線性部件1-3，第三線性部件1-3與第一線性部件1-1和第二線性部件1-2的中心部位固定連接，第三線性部件1-3上沿豎向設置有多個定位孔3，本實施例中，多個定位孔3沿立柱1的豎向等間距設置，更有利于升降箱2的高度調節。升降箱2上設置有與定位孔3相配合的連接孔4，定位孔3和連接孔4中穿設有定位銷5，所述第一線性部件1-1的左右兩端對稱設置有第一滾輪組件，第一滾輪組件位于第一線性部件1-1與升降箱2之間，所述第二線性部件1-2的左右兩端對稱設置有第二滾輪組件，第二滾輪組件位于第二線性部件1-2與升降箱2之間，所述第一滾輪組件和第二滾輪組件均包括兩個滾輪6，兩個滾輪6相互配合卡緊與其相對應的第一線性部件1-1或第二線性部件1-2的前后兩側，所述滾輪6均通過調節螺紋副7與升降箱2連接，定位銷5的端部還設置有開口銷5-1，開口銷5-1方便定位銷5的快速定位，更加安全可靠，這樣設置可以實現通過滾輪組件卡緊第一線性部件1-1和第二線性部件1-2的兩端，不需要軌道即可實現滾輪6的滾動，不會出現脫軌和卡死現象，通過調節螺紋副7可以方便的調節滾輪6在立柱1上的左右位置，從而調整升降箱2在立柱1的左右位置，防止升降箱2和立柱1發生卡死現象，滾輪6的外部套設有防滑橡膠。

開合機構包括左右設置的兩個支撐組件8，連接在兩支撐組件8之間的傳送繩9以及掛在傳送繩9下側的遮陽網10，兩支撐組件8之間設有前后方向延伸的傳送裝置，傳送裝置由驅動輪11-1、從動輪11-2和傳送繩9構成，傳送繩9為繞在驅動輪11-1和從動輪11-2上的閉環體，遮陽網10一端固定在其中一個支撐組件8上、另一端連接傳送繩9，驅動輪11-1由電機11-3帶動，兩支撐組件8的上部分別設置有照明裝置12以及光感應裝置，所述的遮陽網10上部鋪設有太陽能薄板，太陽能薄板與照明裝置12相連接。本實施例中，遮陽網10沿傳送繩9前、后間隔地設置兩個，傳送繩9包括均位于驅動輪11-1和從動輪11-2之間的上層直線部分15和下層直線部分16，上層直線部分15和下層直線部分16相平行，上層直線部分15和下層直線部分16均為前后橫向延伸，左側遮陽網10的左側部分連接左側支撐組件8、右側部分連接上層直線部分15，右側遮陽網10的左側部分連接下層直線部分16、右側部分連接右側支撐組件8，左右兩側遮陽網10張開后可以覆蓋兩個支撐組件8之間的區域。

左側以及右側的升降箱2均設置有安裝孔2-1，左側支撐組件8通過安裝孔2-1與所對應的同側多個升降箱2同時連接，右側支撐組件8通過安裝孔2-1與所對應的同側多個升降箱2同時連接。

第一線性部件1-1、第二線性部件1-2和第三線性部件1-3的高度相等。立柱1由三部分組成，橫截面為“H”型結構，抗拉、抗剪性能更好。

立柱1的底部固定設置有底板1-6，立柱1的頂端設置有頂座1-4，頂座1-4與立柱1可拆卸式連接，所述頂座1-4上設置有控制升降箱2升降的牽引機構1-5，所述牽引機構1-5通過固定螺栓與頂座1-4相連接，所述牽引機構1-5通過牽引繩與升降箱2相連接。可拆卸底座1-4方便牽引機構1-5的安裝和拆卸，設置牽引機構1-5來拉動升降箱2的升降，更加省力和便捷。本實施例中：頂座1-4和立柱1通過螺栓連接，保證了頂座1-4和立柱1的穩固連接，而且方便拆卸。牽引機構1-5以及電機11-3共同連接至控制系統，光感應裝置與控制系統相連接。

支撐組件8為桁架式橫梁，左右兩組支撐組件8之間連接數根所述傳送繩9。

電機11-3連接有傳動軸13，傳動軸13上連接有限位器13-1，所述電機11-3的外部罩設有防護罩。

具體使用過程中，根據光感應器的感應作用，當光線較強時，輸出信號給控制系統，控制系統帶動電機11-3正轉，電機11-3正轉帶動傳動軸13正轉，傳動軸13帶動驅動輪11-1正轉，驅動輪11-1帶動傳送繩9，傳送繩9帶動從動輪11-2正轉，傳送繩9的上層直線部分15為向右移動、下層直線部分16為向左移動，從而帶動連接在傳送繩9上的前、后兩遮陽網10，前側遮陽網10的后端隨上層直線部分15向后移動，后側遮陽網10的前端隨傳送繩下層直線部分16向前移動，兩遮陽網10均向傳送繩9的中部展開，到達一定位置時，遮陽網10滿滿舒張開，也就是遮陽網10完全打開時，限位器13-1自動反饋信號給控制模塊，電機11-3停止轉動。

當光線較弱時，光感應器輸出信號至控制系統，控制系統控制電機11-3反轉，電機11-3反轉帶動傳動軸13反轉，傳動軸13帶動驅動輪11-1反轉，驅動輪11-1通過傳送繩9帶動從動輪11-2反轉，傳送繩9的上層直線部分15為向左移動、下層直線部分16為向右移動，從而帶動連接在傳動繩11-3上的前、后兩遮掩網10，前側遮陽網10的右端隨上層直線部分15向左移動，后側遮陽網10的左端隨傳送繩下層直線部分16向右移動，兩遮陽網10分別收攏在兩支撐組件8側邊，遮陽網10閉合。

在遮陽網10張開或閉合的同時，由于太陽能薄板為柔性，會隨著遮陽網10同時張開或閉合。

在具體實施過程中，人們可根據光線的角度，通過對兩側升降箱2高度的調整來調整遮陽網10的高度，極大的減少了太陽光的照射。

以上的僅是本發明的實施例，方案中公知的具體結構及特性等常識在此未作過多描述，應當指出，對于本領域的技術人員來說，在不脫離本發明結構的前提下，還可以做出若干變形和改進，這些也應該視為本發明的保護范圍，這些都不會影響本發明實施的效果和專利的實用性。本申請要求的保護范圍應當以其權利要求的內容為準，說明書中的具體實施方式等記載可以用于解釋權利要求的內容。
