本發明屬于工程機械領域，涉及一種小型挖掘機配件，尤其涉及一種應用于工地施工的多用途攪拌裝置。

背景技術：

在工地，對于已經澆筑混凝土、水泥砂漿的路面還要進行二次攪拌均勻，目前，對于二次攪拌作業主要還是通過人工方式進行，這種施工方式會存在費時費力的問題，導致施工效率不高。

技術實現要素：

為了解決上述問題，本發明提供一種應用于工地施工的多用途攪拌裝置，它能與小型挖掘機的吊臂配合使用，它能對澆筑的混凝土、水泥砂漿進行快速有效地攪拌，本發明具有結構新穎、攪拌速度快、攪拌效果更理想、施工效率高的特點。

為了達到上述目的，本發明提供一種應用于工地施工的多用途攪拌裝置，它是由一對串銷板、弧形吊板、左右兩塊豎向耳板、一對套環、滾筒體、多個攪拌部件、一對支撐軸承、馬達固定座、旋轉馬達組成，其特征在于，

弧形吊板呈c字形結構，弧形吊板的外弧面朝上并通過焊接緊固有左右兩塊串銷板，左右兩塊串銷板通過一根銷軸連接至小型挖掘機的吊臂部位，弧形吊板的內弧面朝下，弧形吊板的左右兩側邊通過焊接分別緊固有一塊豎向耳板，左右兩塊豎向耳板之間相互平行；

位于左側的豎向耳板的右側面中部以及位于右側的豎向耳板的左側面中部均通過螺絲緊固有一個套環，左右兩個套環對稱設置；

位于左側的套環的外圍左沿以及位于右側的套環的外圍右沿均套接有一個支撐軸承，左右兩個支撐軸承對稱設置；

滾筒體為一截中空的鋼質管體結構，滾筒體內側壁的左右兩端通過焊接分別與左右兩個支撐軸承的外圍緊固連接；

滾筒體的外側壁焊接有多個攪拌部件，攪拌部件包括方形固定鋼板和1～2塊鋼質葉板，多個方形固定鋼板通過螺絲分別緊固于滾筒體的外側壁，每個方形固定鋼板的表面均焊接有鋼質葉板；

馬達固定座呈中空的圓筒結構，馬達固定座內側壁的右端通過焊接與位于右側的套環的外圍左沿實現緊固連接；

馬達固定座設置于滾筒體的內部；

馬達固定座內側壁的左端中部通過螺絲橫向緊固有一個旋轉馬達，旋轉馬達的軸端朝左，旋轉馬達的軸端從馬達固定座的左側貫穿而出并通過鍵條套接有一個旋轉輪，旋轉輪的外輪面與滾筒體左側的內側壁焊接，旋轉輪的左側邊沿與位于左側的支撐軸承之間連接有一個調整鋼質墊圈；

旋轉馬達的側壁還設置有兩個進出油口；

馬達固定座固定不動，緊固于馬達固定座內部的旋轉馬達能驅動旋轉輪轉動，旋轉輪帶動滾筒體在左右兩個支撐軸承的支撐下轉動，緊固于滾筒體外側壁的多個攪拌部件隨之轉動，每個攪拌部件上的鋼質葉板能對澆筑的混凝土、水泥砂漿進行快速有效地攪拌。

本發明主要用來攪拌混凝土和水泥砂漿，另外，本發明還可以將緊固于滾筒體外側壁上的多個攪拌部件更換成刷毛，這樣就使本發明增加了刷墻清灰的用途。

所述的旋轉馬達的具體型號為：bmrs125。

所述的多個攪拌部件的最佳數量為：5～20個。

本發明的有益效果在于，它具有結構新穎、攪拌速度快、攪拌效果更理想、施工效率高的特點。

下面結合附圖和實施例對本發明作進一步說明。

附圖說明

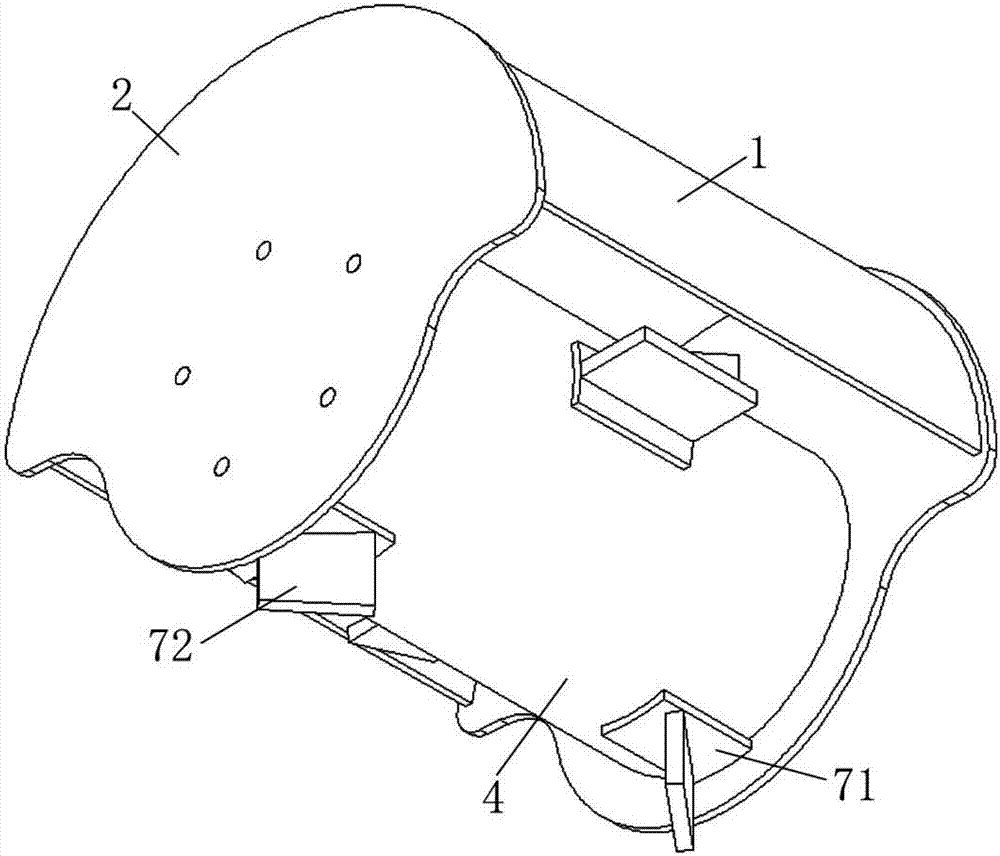

圖1為本發明整體組合連接結構左側仰視立體圖；

圖2為本發明整體組合連接結構右側仰視立體圖；

圖3為本發明整體組合連接結構剖析圖；

圖4為本發明整體組合連接結構左側俯視立體圖；

圖5為本發明整體組合連接結構右側俯視立體圖；

圖6為本發明整體組合連接結構側視圖。

圖中：1-弧形吊板、11-串銷板、2-豎向耳板、21-套環、3-支撐軸承、4-滾筒體、5-馬達固定座、6-旋轉馬達、61-旋轉輪、62-進出油口、71-方形固定鋼板、72-鋼質葉板、a-調整鋼質墊圈。

具體實施方式

如圖1、圖2、圖3、圖4、圖5、圖6所示，一種應用于工地施工的多用途攪拌裝置，它是由一對串銷板11、弧形吊板1、左右兩塊豎向耳板2、一對套環21、滾筒體4、多個攪拌部件、一對支撐軸承3、馬達固定座5、旋轉馬達6組成，其特征在于，

弧形吊板1呈c字形結構，弧形吊板1的外弧面朝上并通過焊接緊固有左右兩塊串銷板11，左右兩塊串銷板11通過一根銷軸連接至小型挖掘機的吊臂部位，弧形吊板1的內弧面朝下，弧形吊板1的左右兩側邊通過焊接分別緊固有一塊豎向耳板2，左右兩塊豎向耳板2之間相互平行；

位于左側的豎向耳板2的右側面中部以及位于右側的豎向耳板2的左側面中部均通過螺絲緊固有一個套環21，左右兩個套環21對稱設置；

位于左側的套環21的外圍左沿以及位于右側的套環21的外圍右沿均套接有一個支撐軸承3，左右兩個支撐軸承3對稱設置；

滾筒體4為一截中空的鋼質管體結構，滾筒體4內側壁的左右兩端通過焊接分別與左右兩個支撐軸承3的外圍緊固連接；

滾筒體4的外側壁焊接有多個攪拌部件，攪拌部件包括方形固定鋼板71和1～2塊鋼質葉板72，多個方形固定鋼板71通過螺絲分別緊固于滾筒體4的外側壁，每個方形固定鋼板71的表面均焊接有鋼質葉板72；

馬達固定座5呈中空的圓筒結構，馬達固定座5內側壁的右端通過焊接與位于右側的套環21的外圍左沿實現緊固連接；

馬達固定座5設置于滾筒體4的內部；

馬達固定座5內側壁的左端中部通過螺絲橫向緊固有一個旋轉馬達6，旋轉馬達6的軸端朝左，旋轉馬達6的軸端從馬達固定座5的左側貫穿而出并通過鍵條套接有一個旋轉輪61，旋轉輪61的外輪面與滾筒體4左側的內側壁焊接，旋轉輪61的左側邊沿與位于左側的支撐軸承3之間連接有一個調整鋼質墊圈a；

旋轉馬達6的側壁還設置有兩個進出油口62；

馬達固定座5固定不動，緊固于馬達固定座5內部的旋轉馬達6能驅動旋轉輪61轉動，旋轉輪61帶動滾筒體4在左右兩個支撐軸承3的支撐下轉動，焊接于滾筒體4外側壁的多個攪拌部件隨之轉動，每個攪拌部件上的鋼質葉板72能對澆筑的混凝土、水泥砂漿進行快速有效地攪拌。

技術特征：

技術總結
一種應用于工地施工的多用途攪拌裝置，其特征在于，馬達固定座固定不動，緊固于馬達固定座內部的旋轉馬達能驅動旋轉輪轉動，旋轉輪帶動滾筒體在左右兩個支撐軸承的支撐下轉動，緊固于滾筒體外側壁的多個攪拌部件隨之轉動，每個攪拌部件上的鋼質葉板能對澆筑的混凝土、水泥砂漿進行快速有效地攪拌。本發明具有結構新穎、攪拌速度快、攪拌效果更理想、施工效率高的特點。

技術研發人員：曾華山
受保護的技術使用者：泉州市勁力工程機械有限公司
技術研發日：2017.04.25
技術公布日：2017.07.07
