本發明涉及輸電線路工程，具體是涉及一種220kv重冰區抗倒塔新型金具。

背景技術：

重冰區線路可能發生導線覆冰超載、不均勻覆冰、不均勻脫冰等情況，進而導致直線塔承受的不平衡張力超限制，在極端氣象條件下，造成桿塔損壞或倒塔等事故。

為了避免桿塔因縱向不平衡張力過載而引起的桿塔損壞或倒塌，上世紀末提出釋放線夾的概念，將常規線夾進行局部改造，取消線夾的緊固螺栓或對其進行放松，降低線夾船體與壓板的握力，當導線兩側的不平衡張力超過設計限值時間，導線即從線夾中滑脫，向張力較大的一側滑動，直至兩側不平衡張力降至握力以下，即形成新的平衡。但釋放線夾在實際的作用過程中卻無法達到上述的理想狀態，往往由于導線的絞合力不足而發生部分或全部鋁股在鋼芯上滑動的現象，發生鋁股伸長、拉斷的事故，進而導致線徑減小、導線局部過熱等一系列不良后果，嚴重影響線路的正常運行。

轉動橫擔也是在上世紀九十年代就已提出的一個概念，轉動橫擔的作用機理是：在不平衡張力超過設計值時，橫擔向大張力側轉動一定角度，從而降低兩側的不平衡張力。轉動橫擔是一種降低不平衡張力切實可行的方法，但對于高壓輸電線路結構復雜的鐵塔（鐵塔屬于桿塔的一種）而言，其節點處理的難度極大，且橫擔易發生誤斷，即無法分辨安裝、斷線工況與不平衡張力工況的區別，可能在設計可接受的范圍內發生橫擔的轉動，運行可靠性差，一旦轉動機制開啟，就是一個不可逆轉的過程，需要付出線路停電修復的嚴重代價。

技術實現要素：

本發明所要解決的技術問題是，克服上述背景技術的不足，提供一種避免發生誤斷，自動歸位能力強，運行可靠性強的220kv重冰區抗倒塔新型金具。

本發明解決其技術問題采用的技術方案是，一種220kv重冰區抗倒塔新型金具，包括鐵塔連接件和v型滑動掛槽，所述鐵塔連接件與v型滑動掛槽連接；所述v型滑動掛槽上設有v型滑槽，所述v型滑槽內設有滑動件，所述滑動件可在v型滑槽內滑動。

進一步，所述v型滑動掛槽的v型夾角為120-160度。

進一步，所述v型滑槽的長度為1200-2500mm，v型滑槽的高度為300-500mm。

進一步，所述滑動件為滑輪。

與現有技術相比，本發明的優點如下：避免發生誤斷，可分辨安裝、斷線工況與不平衡張力工況的區別，在不平衡張力超過限值時也不會發生誤動，在縱向不平衡張力減小或消除時自動歸位能力強，可在反向的不平衡張力作用下自動歸位，大幅減少冰災過后的線路修復工作，運行可靠性強。

附圖說明

圖1是本發明實施例的結構示意圖。

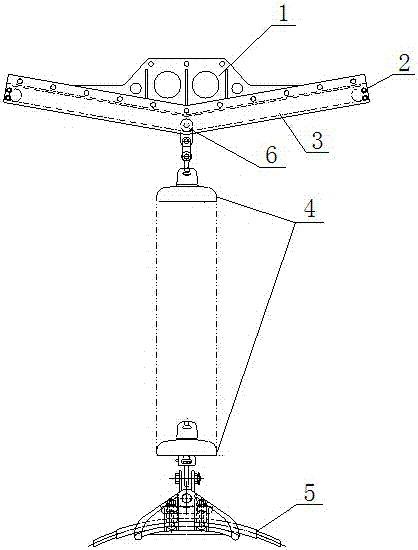

圖2是圖1所示實施例與絕緣子串連接的正面示意圖。

圖3是圖1所示實施例與絕緣子串連接的側面示意圖。

圖中：1—鐵塔連接，2—v型滑動掛槽，3—v型滑槽，4—絕緣子串，5—導線，6—滑動件。

具體實施方式

下面結合附圖及具體實施例對本發明作進一步詳細描述。

參照圖1，本實施例包括鐵塔連接件1和v型滑動掛槽2，鐵塔連接件1與v型滑動掛槽2連接；v型滑動掛槽2上設有v型滑槽3，v型滑槽3內設有滑動件6，滑動件6可在v型滑槽3內滑動。

本實施例中，v型滑動掛槽2的v型夾角為160度，v型滑槽3的長度為2000mm，v型滑槽3的高度為435mm；滑動件6為滑輪。

參照圖2、圖3，使用時，鐵塔連接件1與鐵塔連接，滑動件6與絕緣子串4連接，絕緣子串4的下部連接有導線5。

在不平衡張力超過限值時，滑動件6即可帶動絕緣子串4滑動，滑動件6帶動絕緣子串4向大張力側滑動，從而降低鐵塔兩側的不平衡張力，提高鐵塔的抗冰能力。

并且，本發明可通過設定啟動機制，比較準確地計算出絕緣子串4在v型滑槽3中滑動的臨界值，避免絕緣子串4在未到控制條件時發生誤動而影響線路的正常運行；可通過調節v型滑槽3的長度控制絕緣子4串在v型滑槽3中移動的距離，經過計算可以準確的控制一側導線弧垂的增加值，同時也可計算出縱向不平衡張力釋放的終值；可通過設定機制，使縱向不平衡張力恢復到臨界值以下時，絕緣子串4可在反向的不平衡張力作用下自動歸位，大幅減少冰災過后的線路修復工作。

本發明結構緊湊，由上到下剛度協調，制作簡單，成本低，占地面積小，安裝方便，傳力清晰，有較強抵御大風、覆冰等自然災害的能力；避免發生誤斷，可分辨安裝、斷線工況與不平衡張力工況的區別，在不平衡張力超過限值時也不會發生誤動，在縱向不平衡張力減小或消除時自動歸位能力強，可在反向的不平衡張力作用下自動歸位，大幅減少冰災過后的線路修復工作，運行可靠性強；解決了釋放線夾啟動難設、滑動難控、歸位難做的三個缺陷，是重冰區懸垂型直線桿塔釋放縱向不平衡張力的最佳措施。

本領域的技術人員可以對本發明進行各種修改和變型，倘若這些修改和變型在本發明權利要求及其等同技術的范圍之內，則這些修改和變型也在本發明的保護范圍之內。

說明書中未詳細描述的內容為本領域技術人員公知的現有技術。

技術特征：

技術總結
一種220kV重冰區抗倒塔新型金具，包括鐵塔連接件和V型滑動掛槽，鐵塔連接件與V型滑動掛槽連接；V型滑動掛槽上設有V型滑槽，V型滑槽內設有滑動件，滑動件可在V型滑槽內滑動。本發明能夠避免發生誤斷，可分辨安裝、斷線工況與不平衡張力工況的區別，在不平衡張力超過限值時也不會發生誤動，在縱向不平衡張力減小或消除時自動歸位能力強，可在反向的不平衡張力作用下自動歸位，大幅減少冰災過后的線路修復工作，運行可靠性強。
