本實用新型涉及建筑領域，尤其是一種建筑模板的支撐裝置。

背景技術：

在建筑施工中，澆筑各種水泥柱需要模板來支撐。建筑模板是建筑業經常使用的工具，建筑模板支撐裝置是建筑模板組成的不可缺少的一部分。模板支撐普遍使用木模板、竹模板和塑膠模板，木模板雖然重量輕，但其強度低、不防水，易霉變腐爛，重復使用率低，需要耗費大量的木材資源，不利于生態環境和森林資源的保護；竹模板同木模板也是重復利用率較低，且不可回收；而塑料模板剛性差，易變性，且成本高。

現有建筑模板支撐裝置多為碗扣架，鋼管扣件支撐，支撐裝置具有橫桿、立桿和碗扣件，其中為便于運輸，橫桿和立桿是分離的，在使用時才連接成框架結構，即橫桿和立桿在搭設現場通過碗扣件連接來保護整個支撐裝置的結構穩定，但由于這種連接方式組合配件多，耗工大，搭設不方便，造成材料垂直運輸量大，使用成本較高。

技術實現要素：

本實用新型要解決的技術問題是提供一種建筑模板的支撐裝置，該裝置在對模板進行支撐時，組裝便捷、迅速，而且支撐穩定性好，便于施工，而且為一體結構，整體性能優越。

為解決上述技術問題，本實用新型所采取的技術方案是：一種建筑模板的支撐裝置，其特征在于：包括基臺和支撐模板的托板，基臺和托板之間設有驅動托板水平升高的支撐機構，所述的支撐機構包括從動支撐桿和主動支撐桿，其中主動支撐桿的兩端分別與基臺上表面和托板下表面鉸接，從動支撐桿的上端與托板下表面鉸接，從動支撐桿的下端與基臺上表面滾動配合，從動支撐桿和主動支撐桿交叉設置，在主動支撐桿中部設有支撐油缸，在從動支撐桿上設有驅動從動支撐桿下端水平運動的鎖止油缸；托板上設有模板的夾持機構。

對上述方案作進一步優選，所述的夾持機構包括側夾板和螺紋桿，其中螺紋桿橫向穿過托板，并與托板固定，在托板兩側分別設置側夾板，側夾板與螺紋桿配合，螺紋桿上設有限定側夾板位置的的鎖緊螺母。

對上述方案作進一步優選，所述的螺紋桿為一個以上，沿著托板長度方向均勻分布，每個螺紋桿兩端配備的側夾板夾緊模板兩側。

對上述方案作進一步優選，所述的從動支撐桿設置為兩個，主動支撐桿設置為一個，主動支撐桿支撐于托板中間位置，兩個從動支撐桿位于主動支撐桿兩側，兩個從動支撐桿的底部均設有鎖止油缸，兩個鎖止油缸同步。

對上述方案作進一步優選，所述的從動支撐桿底端與基臺表面之間設有滾動輪，在基臺表面設有滾動輪的滾動軌道。

對上述方案作進一步優選，所述的鎖止油缸的缸體部分與基臺上表面固定，支撐油缸的缸體端部與基臺上表面鉸接。

對上述方案作進一步優選，所述的基臺內部為空心結構。

采用上述技術方案所產生的有益效果在于：

（1）本實用新型采用四連桿驅動的原理，實現托板水平升降運動，實現對建筑用的模板進行支撐，這種結構組裝成本低，而且穩定性好，易于長期支撐，而且易于操作；

（2）本實用新型中的四連桿中的從動支撐桿和主動支撐桿之間交叉設置，減小了整體所占空間，利用支撐油缸驅動主動支撐桿，并帶動從動支撐桿運動，最后通過鎖止油缸鎖定從動支撐桿的位置，實現位置保持，避免了因不穩定而產生的施工危險；

（3）本實用新型中的夾持機構，利用螺紋桿配合側夾板，實現對模板側面板的約束，定位方便，容易操作，而且不易變形，穩定性好；

（4）本實用新型為一體化的支撐裝置，相對于常見的模板支撐來說，不用現場組裝，節省了組裝時間和人力成本。

附圖說明

圖1是本實用新型的結構示意圖；

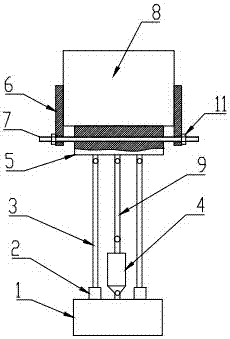

圖2是圖1的左視圖；

圖3是本實用新型收縮后的狀體示意圖；

其中：1、基臺，2、鎖止油缸，3、從動支撐桿，4、支撐油缸，5、托板，6、側夾板，7、螺紋桿，8、模板，9、主動支撐桿，10、滾動輪，11、鎖緊螺母。

具體實施方式

下面結合附圖和具體實施方式對本實用新型作進一步詳細的說明。

根據附圖1可知，本實用新型具體涉及一種建筑模板的支撐裝置，其結構具體包括基臺1和支撐模板8的托板5，基臺1置于地面，基臺1和托板5之間設有驅動托板5水平升高的支撐機構，支撐機構驅動托板5升降，實現托板5對模板的高度支撐。

為了保證整體結構的穩定支撐，實現托板5的平動，本實用新型中的支撐機構包括從動支撐桿3和主動支撐桿9，其中主動支撐桿9的兩端分別與基臺1上表面和托板5下表面鉸接，從動支撐桿3的上端與托板5下表面鉸接，從動支撐桿3的下端與基臺1上表面滾動配合，從動支撐桿3底端與基臺1表面之間設有滾動輪10，在基臺1表面設有滾動輪10的滾動軌道，從動支撐桿3和主動支撐桿9交叉設置，在主動支撐桿9中部設有支撐油缸4，在從動支撐桿3上設有驅動從動支撐桿3下端水平運動的鎖止油缸2。該支撐機構中，采用交叉的從動支撐桿和主動支撐桿，配合基臺1和托板5，形成一個四連桿機構，該機構驅動托板1升降，該機構可以有效的減小了整體所占空間，便于施工安置。

由于模板8的支撐，除了采用托板5對底部進行支撐外，還需要對兩側的組合板進行夾緊，因此在托板5上設置了模板8的夾持機構。在附圖2中，夾持機構包括側夾板6和螺紋桿7，其中螺紋桿7橫向穿過托板5，并與托板5固定，在托板5兩側分別設置側夾板6，側夾板6與螺紋桿7配合，螺紋桿7上設有限定側夾板6位置的的鎖緊螺母11。這種夾持方式只需要把相對的兩個側夾板6調整到合適位置，利用鎖緊螺母11固定側夾板6即可，這種結構簡單有效，而且借助托板5的強度，實現對側夾板6的限制。在具體設計時，需要校核螺紋桿7的彎曲強度，避免因承載過大而影響螺紋破壞。

在附圖1中可以看到，螺紋桿7設置了5個，螺紋桿7的個數可以根據模板8的長度來選擇，多個模板8沿著托板5長度方向均勻分布，每個螺紋桿7兩端配備的側夾板6夾緊模板8兩側，實現對模板兩側組合板的夾緊。

考慮到模板8的承載強度方面，其底部需要承載澆鑄混凝土的重量，因此對支撐機構的強度有了一定要求，同時為了保持支撐平衡，因此設計從動支撐桿3為兩個，主動支撐桿9設置為一個，在附圖2中可以看到，其中主動支撐桿9支撐于托板5中間位置，兩個從動支撐桿3位于主動支撐桿9兩側，兩個從動支撐桿3的底部均設有鎖止油缸2，在升降運動時，需要控制兩個鎖止油缸2同步。主動支撐桿9的支撐油缸4采用較大壓強的液壓油缸。

本實用新型中的基臺1內部為空心結構，在保證強度滿足要求的前提下，以減輕整體重量。

本實用新型中的支撐裝置的使用狀態如附圖1和2所示，根據需要來調整托板5的高度，利用支撐油缸4的活塞桿支撐主動支撐桿9，并帶動從動支撐桿3運動，最后通過鎖止油缸2鎖定從動支撐桿3的位置，保證整體的穩定支撐。在使用完成后，需要把托板5降下，同時旋轉側夾板相互疊加，如附圖3所示，這樣可以有效的節省存放空間，也便于遠程運輸。

以上所述，僅是本實用新型的較佳實施例，并非對本實用新型做任何形式上的限制，凡是依據本實用新型的技術實質對以上實施例所作的任何簡單修改、等同變化，均落入本實用新型的保護范圍之內。
