本實用新型涉及建筑板材領域，具體涉及一種新型輕質隔墻板。

背景技術：

隔墻板是一種常見的建筑板材，用于代替磚塊制作墻體，現有的隔墻板通常利用公母端面互相配合，每個隔墻板具有朝外突出的端面及與該端面相對且內凹的端面。其中，一個隔墻板的外凸端面放置到相鄰隔墻板的內凹端面內，然后在外凸端面與內凹端面之間填充水泥漿料，當水泥凝固后將相鄰兩個隔墻板互相固定在一起。

如公開號為CN204001392U的中國專利公開了一種空心輕質隔墻板及隔墻板組合，該空心輕質隔墻板包括由陶粒混凝土澆筑成型的板體、設置在板體內的空心層、以及埋設在板體內的加強網層，空心層包括數個相平行間隔且貫通板體至少一側面的通孔，通過定位肋條與定位槽之間的插接將兩塊隔墻板連接，然后在其連接處澆筑混凝土，將連接處覆蓋，使兩塊隔墻板固定連接。

然而，這種隔墻板用于作為接口的定位肋條或者定位槽突出于板體，在搬運隔墻板時一旦定位肋板或者定位槽的外側與地面發生碰撞，容易將定位肋條或者定位槽的邊緣撞壞，導致定位肋條或定位槽的一部分發生折斷，影響與相鄰隔墻板的連接。

技術實現要素：

本實用新型的目的是提供一種新型輕質隔墻板，其優點是可以在搬運和安裝時減小插接處被地面撞壞折斷的可能性。

本實用新型的上述技術目的是通過以下技術方案得以實現的：一種新型輕質隔墻板，包括混凝土板體，所述混凝土板體的一個端面上設有第一接口，所述混凝土板體相對的另一端面上設有與所述第一接口相配的第二接口，所述第一接口包括第一插接條和一對第一梯形塊，所述第一插接條設置在所述混凝土板體的中線上，一對所述第一梯形塊關于所述第一插接條對稱設置，所述第一梯形塊的斜面遠離所述第一插接條，所述第一梯形塊與所述第一插接條之間構成第一插槽，所述第二接口包括至少兩個第二插接條和一對第二梯形塊，所述第二插接條之間構成第二插槽，所述第二插接條與另一塊隔墻板上的所述第一插槽插接，所述第二插槽供另一塊隔墻板上的所述第一插接條插接，所述第二梯形塊的斜面與另一塊隔墻板上的所述第一梯形塊的斜面相互重合。

通過上述技術方案，在安裝隔墻板時，隔墻板的第一接口與另一塊隔墻板的第二接口插接配合，此時第一插接條與第二插槽插接，第二插接條與第一插槽插接；在搬運隔墻板時，第一梯形塊具有一定寬度，兩邊的第一梯形塊將之間的第一插接條與外側進行阻擋，即使掉落到地面上，第一插接條也不容易接觸到地面，從而對第一插接條起到保護的作用，第一插接條不易地面被碰壞或是折斷，即使第一插接條外側的第一梯形塊被碰受損，也不影響中間的第一插接條與第二插槽插接，只需要之后將第一梯形塊被碰壞處用水泥漿料補齊即可；同理，第二插接條也處于兩個第二梯形塊之間，受到保護，不易被地面碰壞。

本實用新型進一步設置為：所述第二插接條的長度小于所述第二梯形塊的高度。

通過上述技術方案，第二插接條的長度小于第二梯形塊的高度，因此第二插接條受到兩側第二梯形塊的保護，更加不容易被外界觸碰到，進一步減小了第二插接條被碰壞的可能性。

本實用新型進一步設置為：所述第二梯形塊遠離梯形斜面的一角設為倒圓角。

通過上述技術方案，第二梯形塊遠離梯形斜面的一角設置為倒圓角，減小了第二梯形塊外側邊緣的鋒利程度，在搬運隔墻板時可以減小被隔墻板邊緣割傷的可能性。

本實用新型進一步設置為：所述混凝土板體內設有若干通孔。

通過上述技術方案，通孔可以減輕隔墻板的整體重量，并且具有隔音的效果。

本實用新型進一步設置為：所述混凝土板體內設有膨脹珍珠巖層，所述膨脹珍珠巖層關于所述混凝土板體的中心線對稱設置。

通過上述技術方案，膨脹珍珠巖是珍珠巖礦砂經預熱，瞬時高溫焙燒膨脹后制成的一種內部為蜂窩狀結構的白色顆粒狀的材料，具有良好的保溫效能和超強的穩定性能，可以加強混凝土板體的保溫性能以及耐久性，并且十分環保。

本實用新型進一步設置為：所述混凝土板體內設有鋼筋網，所述鋼筋網對稱分布于所述混凝土板體中心線的兩側。

通過上述技術方案，鋼筋網可以加強混凝土板體本身的結構強度，使隔墻板更加牢固穩定。

綜上所述，本實用新型具有以下有益效果：

1、隔墻板的第一接口與第二接口中的插接條均受到保護，使得隔墻板在被搬運和安裝時不易被外界撞壞；

2、倒圓角可以減小其邊緣的鋒利程度，使隔墻板在被搬運和安裝時減少對人造成傷害的可能性。

附圖說明

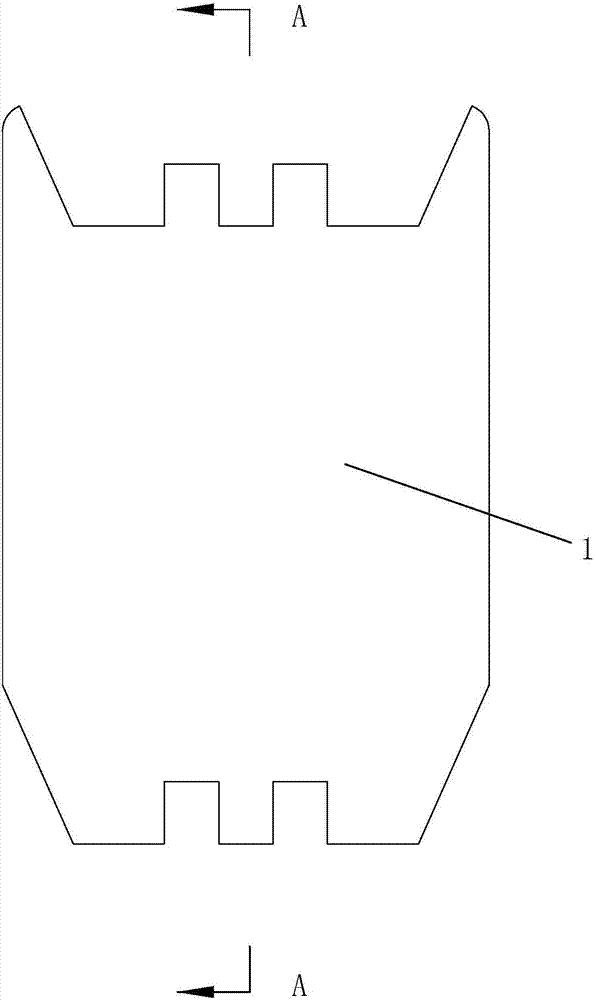

圖1是本實施例的結構示意圖；

圖2是本實施例中體現第一接口與第二接口形狀的示意圖；

圖3是本實施例中體現膨脹珍珠巖層以及鋼筋網結構的示意圖；

圖4是本實施例中兩塊隔墻板連接結構的示意圖。

圖中，1、混凝土板體；11、通孔；12、膨脹珍珠巖層；13、鋼筋網；2、第一接口；21、第一插接條；22、第一梯形塊；23、第一插槽；3、第二接口；31、第二插接條；32、第二梯形塊；321、倒圓角；33、第二插槽；4、缺口。

具體實施方式

以下結合附圖對本實用新型作進一步詳細說明。

實施例：一種新型輕質隔墻板，如圖1、2和3所示，包括混凝土板體1，混凝土板體1的側面中間設有若干用于減輕隔墻板重量的通孔11；通孔11的兩側設有膨脹珍珠巖層12，膨脹珍珠巖層12關于混凝土板體1的中心線對稱設置。混凝土板體1內還設有鋼筋網13，鋼筋網13對稱分布于混凝土板體1中心線的兩側。

如圖1所示，混凝土板體1的一個端面上設有第一接口2，混凝土板體1相對的另一端面上設有與第一接口2相配的第二接口3，第一接口2包括第一插接條21和一對第一梯形塊22，第一插接條21設置在混凝土板體1的中線上，一對第一梯形塊22設置在第一插接條21的外側并且關于第一插接條21對稱，第一梯形塊22的斜面遠離第一插接條21朝向外側，一對第一梯形塊22與第一插接條21之間構成了兩個第一插槽23。

如圖1所示，第二接口3包括兩個第二插接條31和一對第二梯形塊32，兩個第二插接條31之間構成第二插槽33，一對第二梯形塊32對稱設置在第二插接條31的兩邊外側，并且第二插接條31的長度小于第二梯形塊32的高度，第二梯形塊32的梯形斜面朝向遠離第二插接條31的外側，第二梯形塊32遠離梯形斜面的外側一角設為倒圓角321。

工作過程：如圖4所示，在安裝隔墻板時，將一塊隔墻板的第一接口2與另一塊隔墻板的第二接口3相對應，將第一插接條21插接在第二插槽33內，此時兩個第一插槽23分別供另一塊隔墻板的兩塊第二插接條31插入，并且第一梯形塊22的斜面與另一塊隔墻板上的第二梯形塊32的斜面相互重合。

在重合斜面的外側存在三角形的缺口4，只需要用水泥將缺口4補齊即可。

在搬運和安裝隔墻板時，一旦外側的第二梯形塊32受到碰撞，發生磨損，則安裝時缺口4會稍微變大，只需要用水泥將其補齊，并不影響使用。如果是第一梯形塊22受到碰撞發生磨損，則兩個梯形塊之間的重合斜面處也會出現一定的缺口4，同樣只需要用水泥將缺口4補齊即可。

本實用新型的優點是可以在搬運和安裝時減小插接處被地面撞壞折斷的可能性。

本具體實施例僅僅是對本實用新型的解釋，其并不是對本實用新型的限制，本領域技術人員在閱讀完本說明書后可以根據需要對本實施例做出沒有創造性貢獻的修改，但只要在本實用新型的權利要求范圍內都受到專利法的保護。
